32
1= vertrek
fig 27
7a
2.2
1=Vertrek
fig 28
fig 29
2
1
Enkel uit te voeren door een erkend gas-installateur met activiteitsattest
2 = retour
7
10
* naar de
regelaar
* naar de
pompkast
1.2
2=Retour
15

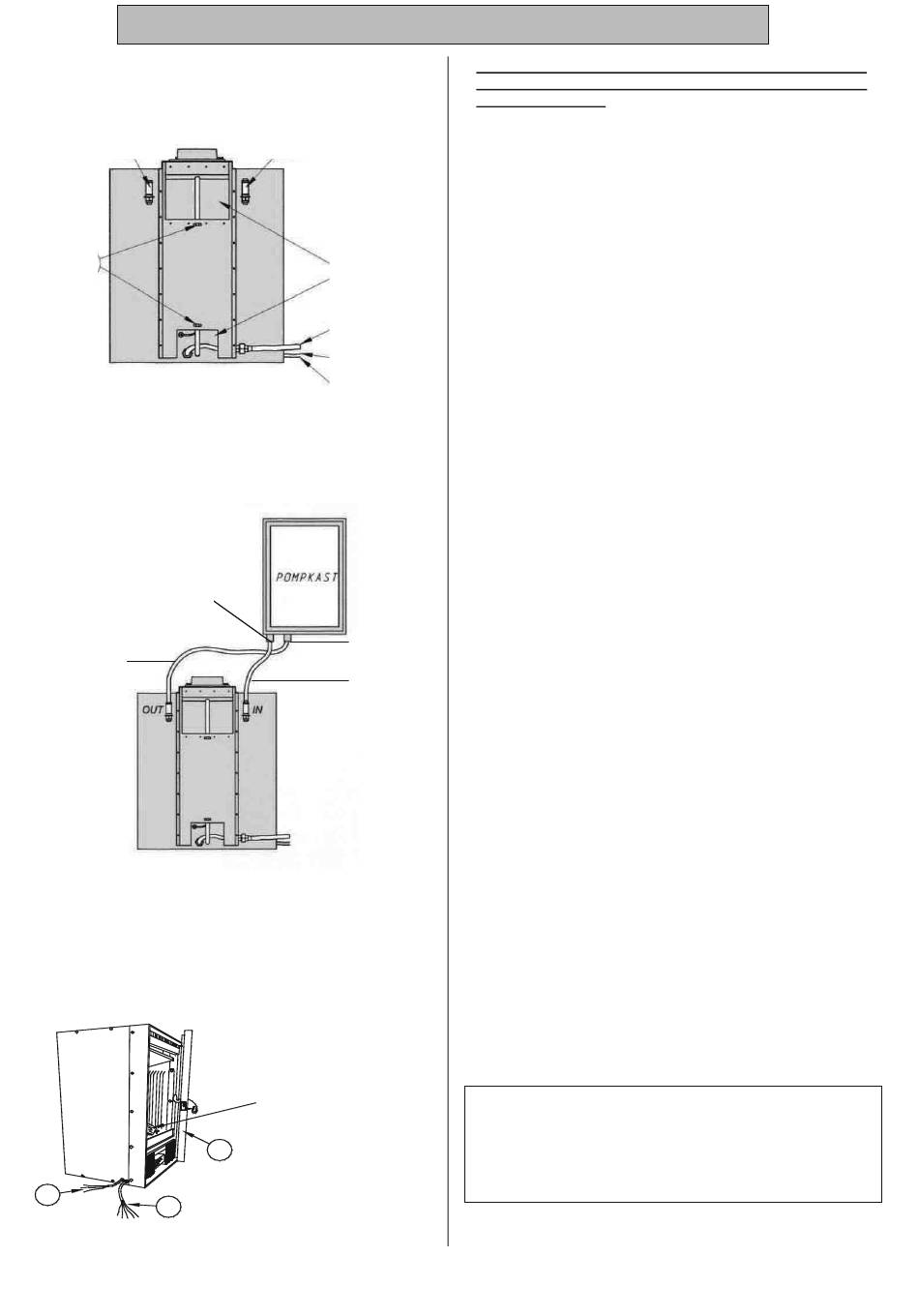

XII : PLAATSEN VAN EEN FLAM AQUA INBOUWHAARD
( B11bs afvoer) MET FLAM TURBO GASBRANDER IN EEN
NIEUWE SCHOUW
1° Met nieuw te bouwen schouw bedoelen wij de plaatsing van het
apparaat in een ruimte zonder enige vorm van afgewerkte of
gedeeltelijk afgewerkte sierschouw. In dit geval is de
bereikbaarheid zeer gemakkelijk, zelfs ZONDER enige
demontage van vaste onderdelen uit het toestel, zowel voor :
- aansluiting schouwkanaal.
- aansluiting gastoevoerleiding.
- aansluiting elektrische stroom.
2° Zet het FLAM gastoestel op de voorziene plaats. Zorg ervoor
dat deze plaats ( d.w.z. de totale omgeving van het toestel + de
vloer) volledig is uitgevoerd in brandvrij materiaal en dat het
toestel in alle richtingen waterpas staat. Sluit de retour (fig 28
n°2) van het toestel naar de pompkast aan op de retour van de
pompkast (fig 28 n°2.2). Sluit het vertrek (fig 28 n°1) van het
toestel naar de pompkast aan op het vertrek van de pompkast
(fig 28 n°1.2).
3° Bij de plaatsing van het op zichzelf staande Super Aqua CV
verwarmingssysteem met radiator- en boilermodule moeten de
leidingen tussen het toestel en de pompkast steeds in stalen
buizen 4/4 uitgevoerd zijn. De aansluitingen moeten steeds
voorzien worden van locktide 510. De pompkast moet steeds
hoger geplaatst worden dan het toestel.
4° De pompkast moet bij voorkeur hoger geplaatst worden dan de
hoogte van het toestel (fig 28). Indien dit niet mogelijk is,
moeten metalen ontluchters geplaatst worden. Deze moeten
stoom kunnen weerstaan. De ontluchters worden geplaatst op
het hoogste punt van de leiding, tussen het toestel en de
pompkast.
De verbindingen tussen de verschillende
onderdelen van de leidingen moeten uitgevoerd worden in
dichtingsmateriaal dat minimaal themperaturen tot 200°C kan
weerstaan. De metalen leidingen moeten minimaal 1 duim zijn.
Voor de pompkast moet een stopcontact van 240 V en 50 Hz
voorzien worden.
Controleer het geheel op lekdichtheid
alvorens af te werken.
5° Voor de aansluiting op het schoorsteenkanaal beschikt FLAM
in zijn gamma over een speciaal aansluitpakket bestaande uit :
a) schouwaansluitplaat met kraag Ø 150 mm.
b) inox aansluitflexibel schoorsteenkanaal Ø 150 mm CE
gekeurd (pag 13, fig 9 n°4) ( kan ook uitgevoerd worden in
vaste buis)
c) CE gekeurd overgangsstuk flexibel aansluitkraag voor het
toestel (pag 13, fig 9 n°5)
6° Bevestig de aansluitflexibel schoorsteenkanaal Ø 150 mm (CE
gekeurd) op de schouwaansluitplaat en zet die vast met vier
bijgeleverde plaatschroeven en sluitringen.(pag 13, fig 9)
7° Schroef de schouwaansluitplaat tegen de opening van het
bestaande schoorsteenkanaal en dicht dit hermetisch af met
vuurvaste klei.
8° Snijd de aansluitflexibel schoorsteenkanaal Ø 150 mm op lengte
en
monteer
het
CE
aansluitkraag op het vrije uiteinde. Zet vast met de vier
bijgeleverde plaatschroeven en sluitringen (pag 13, fig 9)
De plaatselijke, nationale en vooral de Europese wetgeving of
reglementering terzake is steeds primerend op deze aanbevelingen en
instructies. Bij iedere twijfel of grote afwijkingen, gelieve ons schriftelijk
hiervan in kennis te stellen voor de plaatsing en/of alvorens eender welke
handeling uit te voeren. Bij onvoldoende bekwaamheid dient men zich te
onthouden van het uitvoeren van eender welke handeling aan het toestel of
de installatie.
gekeurde
overgangsstuk
flexibel
