MONTAGE VAN HET BRANDERBED

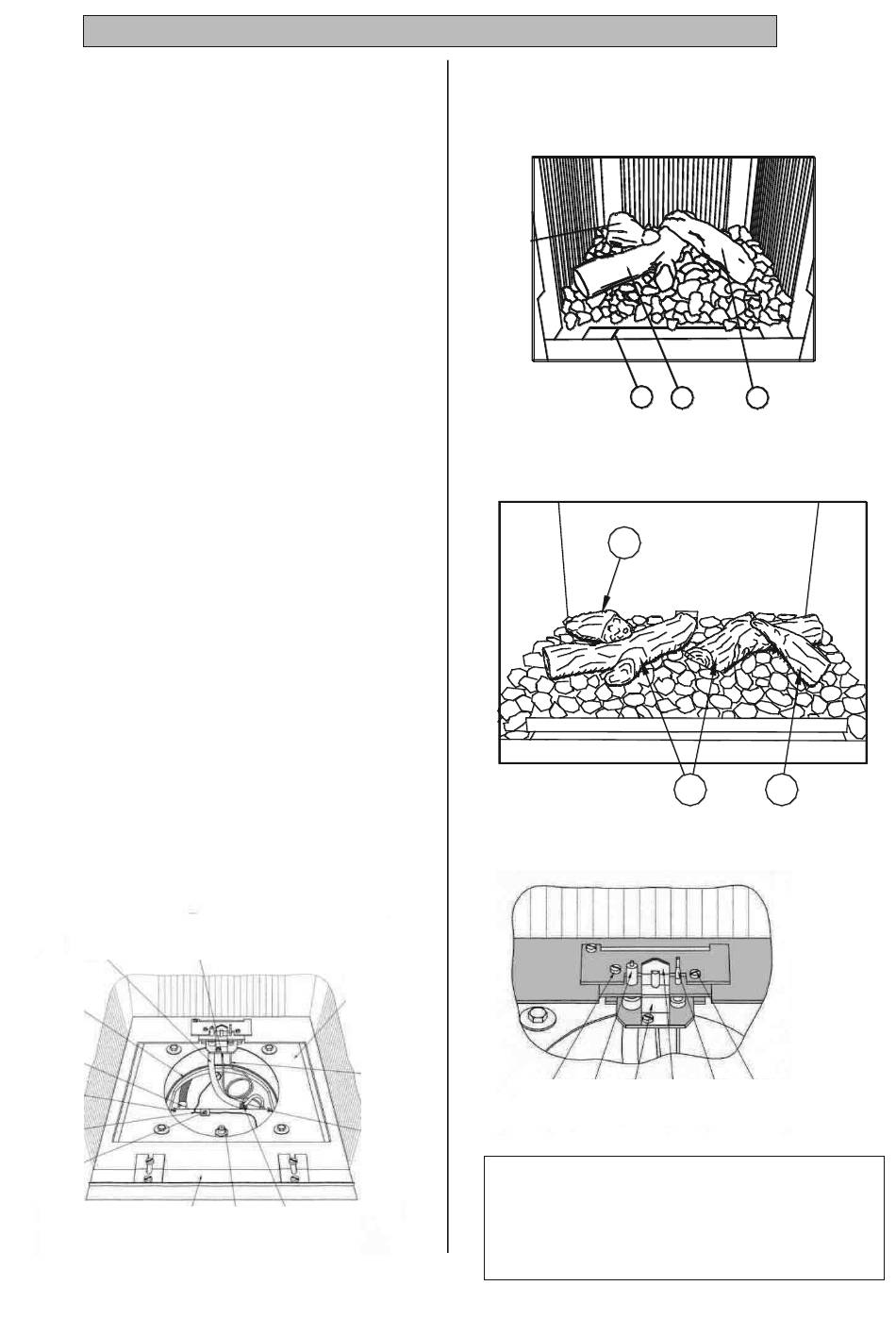

1° Zorg ervoor dat de basisbak (fig 56 n°1) en de
branderruimte volledig schoon zijn.
2° Als er een primaire mengbuis (fig 55) gemonteerd
was, plaats deze dan terug. De primaire mengbuis
dient op de stelschroeven (fig 55 n°1) geplaatst te
worden, centraal over de hoofdsproeier (fig 56 n°2).
3° Plaats de mengbak (fig 54 n°2) terug in de basisbak.
Zorg er hierbij voor dat de mengbuis (1, fig 54)
boven de hoofdsproeier (fig 56 n°2) komt te hangen.
Bij gebruik van een primaire mengbuis (fig 55)
schuift deze in de mengbuis (fig 54 n°1) van de
mengbak (fig 54 n°2).
4° Draag er zorg voor dat de mengbak (fig 53 n°1) stabiel
in de basisbak (fig 56 n°1) ligt en dat er tussen beiden
geen openingen zijn.
5° Kijk na of de dichting (fig 53 n°2) tussen de
mengkamer en het branderbed nog soepel en intact is.
Zoniet moet deze vervangen worden.
6° Plaats het branderbed terug. Let er hierbij op dat de
halfmaanvormige dekplaat (fig 52 n°4) bovenaan en
tegen het waakvlammechanisme (fig 52 n°1) komt te
liggen.
7° Strooi de gloeikooltjes met de nodige zorg uit over de
bodem van het toestel en zorg ervoor dat ze
gelijkmatig zijn verdeeld, zodat de gasdoorstroming
niet wordt gehinderd. Zorg er ook voor dat het
mechanisme van de waakvlam (fig 52 n°1) en de
spoileropening voor de secundaire luchttoevoer (fig
52 n°3) vrij blijft.
luchtopeningen achteraan het branderbed vrijblijven
pag 30, fig 31).
houtblokken (optioneel) in het toestel volgens fig 58,
pag 45 voor de toestellen 44, 57, 61 en 63 (3 blokken)
en volgens fig 59, pag 45 voor de toestellen groter
dan 63 (4 blokken). Bij een doorkijktoestel GMT
68/75 en GMT 68/57 zijn er 5 blokken. Zorg ook
hier dat de gasstroom niet gehinderd wordt.
Het is ten strengste verboden het aantal blokken
en/of de plaats ervan te wijzigen, evenals andere
imitatieblokken te gebruiken dan de FLAM-
imitatiehoutblokken.
