MONTAGE
1° Verwijder
de
resten

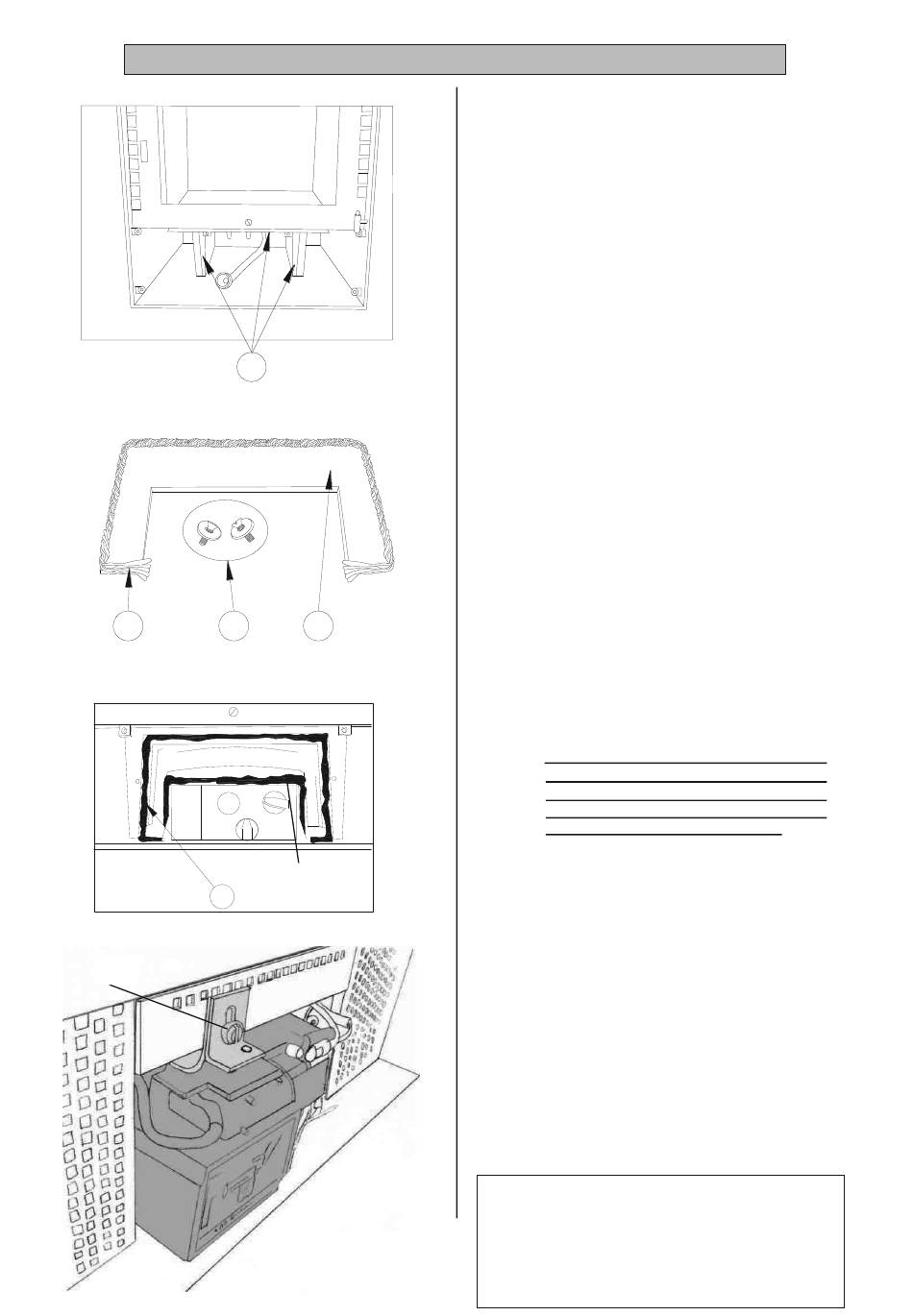

(fig 61 n°68) van de voet, zowel als van het
afdekplaatje (fig 62 n°64).
2° Plaats een nieuwe dichting (fig 62 n°69) op het
afdekplaatje (keramische koord 6 mm verlijmd met
Klebepasta)
3° Schuif het gasklepbakje terug gedeeltelijk in het
toestel, zodat de flenskoppeling (pag 48, fig 66 n°3)
terug kan aangesloten worden.
koppeling op lekdichtheid.
4° Zet het gasbakje op zijn plaats en monteer de
bevestigingsschroeven (pag 46, fig 60 n°66). Draai
de spanschroeven (pag 49, fig 56 n°7) terug aan en
draai de moer dan terug vast.
5° Zet het waakvlammechanisme (pag 48, fig 66 n°1)
terug op zijn plaats. Monteer de 2 zeskantbouten op
de basisbak (pag 48, fig 66 n°2).
6° Kit de voet en de omtrek van het gasklepbakje af (pag
46, fig 59 n°72) met hittebestendige siliconenkit.
7° Plaats dichtingskoord bovenaan het afdekplaatje
(keramische koord 6mm) (fig 62 n°69) en bovenaan
het gasklepbakje (keramische koord 12mm) (fig 63
n°1).
8° Plaats het afdekplaatje (pag 46, fig 59 n°64).
Monteer de bevestigingsschroeven (pag 46, fig 59
n°65).
9° Monteer de afdeklat (pag 46, fig 58 n°1), door het
vastdraaien van de 2 bouten (pag 46, fig 58 n°2).
10°Monteer de ontvanger (fig 64), indien het een
automatisch ontsteking betreft. Indien het gaat om
een manueel toestel, monteer de thermostaatbulb
terug op de linker ventilatorrooster. Schroef de bout
vast (fig 64 n°1).
11° Monteer het branderbed zoals beschreven in
hoofdstuk XVII : Montage/demontage van het
branderbed.
2)
Toestellen met gesloten verbranding
met rookafvoer type C11 of C31/C11 en
op basis van de
GMT 44/120, GMT 57/50, GMT 57/75,
GMT 61/50 hoek R/L, en GMT 63/50.
A. DEMONTAGE
1° Verwijder de ontvanger (pag 47, fig 64), indien
het een automatische ontsteking betreft door het
losschroeven van de bout (pag 47, fig 64 n°1).
Indien het gaat om een manueel toestel,
verwijder de thermostaatbulb van de linker
ventilatorrooster.(fig 68 n°62)
2° Verwijder de afdeklat (fig 58 n°1) door de twee
schroeven los te draaien (fig 58 n°2).
3° Verwijder de dichting rondom het gasklepbakje
(pag48, fig 65 n°74).
4° Verwijder de bevestigingsschroeven (fig 60 n°66)
van het gasklepbakje.
5° Verwijder het branderbed . Zie hiervoor hoofdstuk
XVII Montage/demontage van het branderbed.
6° Maak het waakvlammechanisme (pag 48, fig 66 n°1)
los van de basisbak (pag 48, fig 66). Verwijder
hiervoor de 2 zeskantbouten (pag 48, fig 66 n°2).
