Enkel uit te voeren door een erkend gas-installateur met activiteitsattest
VII : PLAATSEN VAN EEN GASKACHEL (B
afvoer) MET FLAM TURBO GASBRANDER
1° Zorg ervoor dat de vloer alsook de totale omgeving van het
toestel uitgevoerd is in niet-brandbare, of door warmte
beschadigbare materialen.
2° De aansluiting van de flexibel (fig 18 n°10) op de gasleiding
kan eenvoudiger worden uitgevoerd indien de vaste
gasleiding
met
afsluitkraan
(fig 18 n°26), wordt geplaatst in functie van het type kachel.
3° Aanbrengen van de voedingskabel(s) (3G2.5mm², 240V- 50
Hz) voor de ventilatoren(pag 12, fig 8 n°1 ), als het toestel
daarmee is uitgerust.
4° Monteer de aansluitbuis (fig 18 n°27)+ muurplaat (fig18 n°28)
op de kachel. Bij een toestel van het type B
aan te raden om een trekregelaar te plaatsen.
5° Zet de kachel op haar plaats met de aansluitbuis in de daartoe
voorziene opening in de schoorsteen. Zorg ervoor dat het
toestel in alle richtingen waterpas staat.
6° Sluit de buis hermetisch aan op het schoorsteenkanaal met
behulp van vuurvaste specie, eventueel versterkt met
metaalgaas. Wanddoorvoer volgens DIN 1298.
7° Sluit het gasregelblok aan via de flexibele gasleiding (80 cm)
op de vaste gastoevoerleiding met afsluitkraan bij het
toestel (niet meegeleverd) (fig 18 n°10). De gasaansluiting
dient spanningsvrij te geschieden, ter voorkoming van
beschadiging van de gasregelapparatuur.
8° Kijk na of het branderbed nog op een correcte manier
gemonteerd is. Zie hiervoor het hoofdstuk XVII :
Montage/demontage van het branderbed.
9° De stand van de stralingsplaat dient ingesteld te worden
volgens de benodigde restrictie (gemonteerd op de
stralingsplaat). Wanneer het gaat om een toestel met B
afvoer is het mogelijk dat er gebruik wordt gemaakt van een
schijf (pag 15, fig 11A n°19).
10°Strooi de gloeikooltjes (pag 15, fig 11 n°11) met de nodige
zorg uit over de bodem van het toestel en zorg ervoor dat ze
gelijkmatig zijn verdeeld, zodat de gasdoorstroming niet
wordt gehinderd. Zorg er ook voor dat het mechanisme van
de waakvlam (pag 15, fig 11 n°13) en de spoileropening voor
de secundaire luchttoevoer (pag 15, fig 11 n°12) vrij blijft.
Plaats vervolgens de keramische houtblokken (optioneel) in
het toestel volgens fig 12, pag 16 voor de toestellen 44, 57,
61 en 63 (3 blokken) en volgens fig 13, pag 16 voor de
toestellen groter dan 63 (4 blokken). Zorg ook hier dat de
gasstroom niet gehinderd wordt.
verboden het aantal blokken te wijzigen, evenals andere
imitatieblokken te gebruiken dan de voorziene FLAM-
imitatiehoutblokken. Dit omdat de grootte, de vorm en
de samenstelling belangrijk is.
11°Hang de keramische glasdeur (pag 12, fig 8 n°15) en het
frontdeurtje (pag 13, fig 9 n°15A) voorzichtig terug in de
scharnieren op het apparaat en blokkeer het deurslot (pag 12,
fig 8 n°16) door aanschroeven van de bout met steeksleutel 8
mm.
12°Sluit, wanneer het toestel is uitgerust met ventilatoren, de
ESC-regelaar aan volgens de bijgeleverde instructies (pag 12,
fig 8 n°1, 5-aderige kabel). Zie hiervoor hoofdstuk „De ESC-
regelaar."
11BS
(niet
meegeleverd)
is het steeds
11BS
11BS
Het is ten strengste
14° De plaatsing van de sierschouw dient te gebeuren volgens de
regels van de kunst. De plaatsing van een eventuele houten
balk steeds uitvoeren op een brandvrije wijze (volgens DIN
18895). Voor verluchting van de sierschouw niet-afsluitbare
roosters (pag 13, fig 9 n°17) onder- en bovenaan in de
schoorsteenmantel voorzien. Minimum doorlaatsectie van de
roosters is 180 cm². De bovenste rooster ten minste op 50 cm
afstand vanaf het plafond voorzien en de nodige isolatie
volgens DIN 4102 A1. Bij de plaatsing van bepaalde FLAM-
sierschouwen dienen geen verluchtingsroosters onderaan in
de
schouwmantel
plaatsingsrichtlijnen voor Flam-sierschouwen). Wachttijd
voor ingebruikname en/of proefstoken: strikt de richtlijnen
van de vakman naleven.
15° Monteer de gedemonteerde delen, zodat de kachel terug één
geheel vormt.
16° Werk de kachel af met de los bijgeleverde tabletten.
17°Bij een te koud of veel te groot schoorsteenkanaal de
schoorsteen eventueel voorzien van een CE-gekeurde
binnenbuis of flexibel Ø 100 of Ø 110 mm. Zie hiervoor het
hoofdstuk II. Het schoorsteenkanaal.
Belangrijke opmerking : Bij een Flam-gastoestel is het
steeds mogelijk een flexibele binnenbuis in de schouw aan
te brengen zonder het toestel weg te nemen in geval er
toch condensvorming zou optreden.

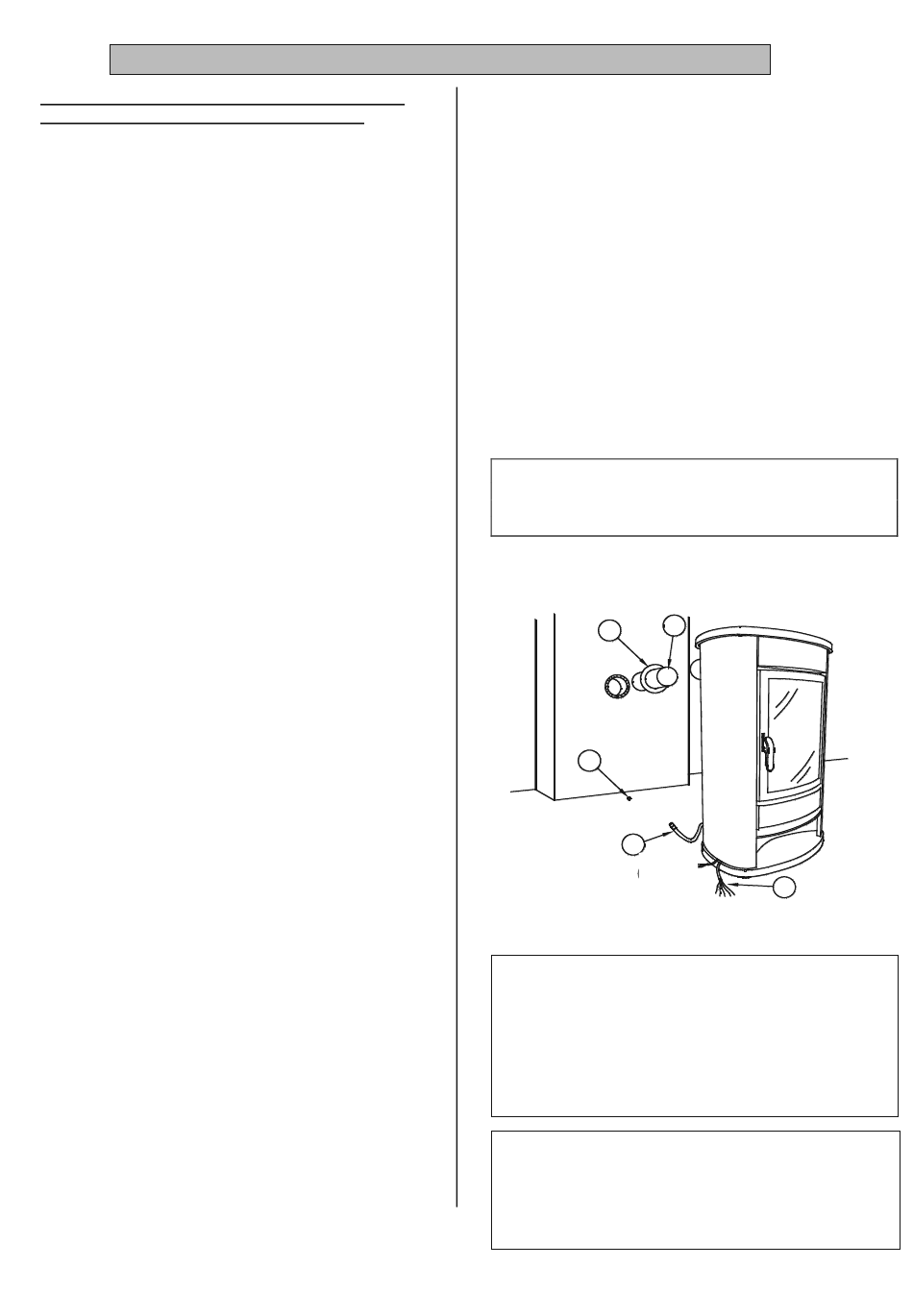

fig18
28
26
10
2
Controleer alvorens aan te vatten met het stoken :
-
conformiteit van de gassoort met de aanduidingen op het
kenplaatje van het gasapparaat.
-
conformiteit van de gasdruk met de aanduidingen op het
kenplaatje van het gasapparaat.
-
de gasleidingen op gaslekdichtheid.
-
conformiteit en degelijkheid van alle aansluitingen en
werken.
-
de goede toegankelijkheid van de gaskraan.
De plaatselijke, nationale en vooral de Europese wetgeving of
reglementering terzake is steeds primerend op deze aanbevelingen en
instructies. Bij iedere twijfel of grote afwijkingen, gelieve ons
schriftelijk hiervan in kennis te stellen voor de plaatsing en/of alvorens
eender welke handeling uit te voeren. Bij onvoldoende bekwaamheid
dient men zich te onthouden van het uitvoeren van eender welke
handeling aan het toestel of de installatie.
voorzien
te
worden
27
1
19
(zie
