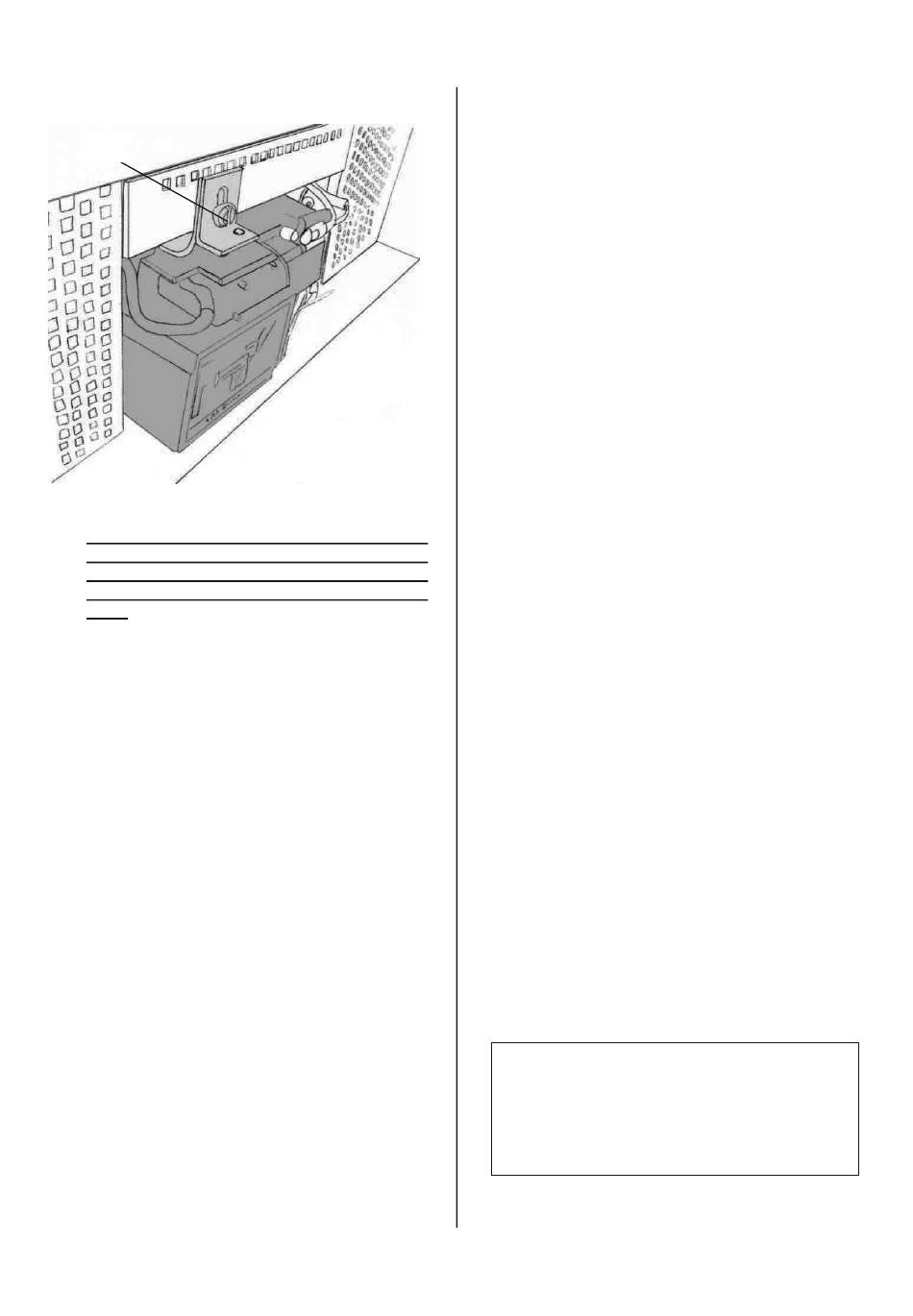

Fig 64
1
4)Toestellen
rookafvoer type B11bs en op basis van de GMT
44/49, GMT 44/70, GMT 44/120, GMT 57/50,
GMT 57/75, GMT 61/50 hoek R/L, en GMT
63/50.
A. DEMONTAGE
1°
Verwijder de ontvanger (fig 64), indien het een
automatische ontsteking betreft door het losschroeven
van de bout ( fig 64 n°1).
2° Maak de thermostaatbulb los (fig 68 n°62) van de
linker ventilatorrooster, indien het een manueel
toestel betreft.
3° Schroef de TTB los (op links of rechts) (pag 49, fig
68 n° 1).
4° Verwijder de afdeklat (pag 46, fig 58 n°1) door de
twee schroeven (pag 46, fig 58 n°2) los te draaien.
5° Verwijder de bevestigingsschroeven (fig 60 n°66)
van het gasklepbakje.
6° Verwijder het branderbed. Zie hiervoor hoofdstuk
XVII Montage/demontage van het branderbed.
7° Maak het waakvlammechanisme (pag 44, fig 53 n°3)
los van de basisbak (fig 56 n°1). Verwijder hiervoor
de bevestigingsschroeven (fig 66 n°2).
8°
Verwijder de klembevestiging van de TTB
(fig 56 n°8).
9° Teken de TTB af aan de achterkant van het
gasklepbakje (fig 56 n°9)
10° Trek de TTB uit de TTB-buis.
11° Draai de moer los van de spanschroeven (pag 52, fig
56 n°7) van het gasklepbakje.
moeten nu in het gasklepbakje gedraaid worden.
12° Schuif het gasklepbakje naar voor zodat de
flenskoppeling (pag 48, fig 66 n°3) bereikbaar wordt.
Draai deze flenskoppeling nu los.
13° Het gasklepbakje kan nu worden uitgenomen.
met
open
verbranding
De spanschroeven
B.
MONTAGE
1° Verwijder de resten van de afdichtingskit die zijn
achtergebleven op het gasklepbakje en de voet van
het toestel (pag 47, fig 61 n°68).
2° Schuif het gasklepbakje terug gedeeltelijk in het
toestel, zodat de flenskoppeling (pag 48, fig 66 n°3)
terug kan aangesloten worden.
koppeling op lekdichtheid.
3° Zet het gasbakje op zijn plaats en monteer de
bevestigingsschroeven (pag 46, fig 60 n°66). Draai
de spanschroeven (pag 52, fig 56 n°7) terug aan en
draai de moer dan terug vast.
4° Zet het waakvlammechanisme (pag 48, fig 66 n°1)
terug op zijn plaats. Monteer de 2 zeskantbouten op
de basisbak (pag 48, fig 66 n°2).
5° Plaats de eerste ronde dichtingskoord (keramische
koord 12 mm) rondom het gasklepbakje.
hierop opnieuw afdichtingskit aan en plaats de
tweede afdichtingskoord (fig 65 n°74)
6° Steek de TTB-leiding in de TTB-buis (pag 52, fig 56
n°9) tot de markeerstift gelijk valt met de achterzijde
van het gasklepbakje.
7° Plaats de klembevestiging van de TTB terug op het
gasklepbakje (pag 52, fig 56 n°8).
8° Monteer de afdeklat (pag 46, fig 58 n°1), door het
met
vastdraaien van de 2 bouten (pag 46, fig 58 n°2).
9° Plaats de TTB terug (fig 68 n° 1).
10°Indien het een manueel toestel betreft, druk dan
de
thermostaatbulb
ventilatorrooster (fig 68 n°62).
11°Monteer de ontvanger (fig 64), indien het een
automatisch ontsteking betreft. Schroef de bout vast
(fig 64 n°1).
12° Monteer het branderbed zoals beschreven in
hoofdstuk XVII : Montage/demontage van het
branderbed.
De plaatselijke, nationale en vooral de Europese wetgeving of
reglementering terzake is steeds primerend op deze
aanbevelingen en instructies. Bij iedere twijfel of grote
afwijkingen, gelieve ons schriftelijk hiervan in kennis te stellen
voor de plaatsing en/of alvorens eender welke handeling uit te
voeren. Bij onvoldoende bekwaamheid dient men zich te
onthouden van het uitvoeren van eender welke handeling aan het
toestel of de installatie.
