De batterij voedt de elektromotor. De elektromotor bestuurt een meertraps zuigerpomp die een
maximumsysteemdruk van 540 bar kan opbouwen. Het omschakelen van de trappen wordt
elektronisch geregeld voor maximumsnelheid bij de gewenste druk.
OPMERKING
Het gereedschap en de accu kunnen in hun geheel gedurende 30 minuten tot een diepte van
1 meter in zoet water worden ondergedompeld.
3.2
Typeaanduiding
Voorbeeld: PTR50
/i
Cijfer
Voorbeeld Beschrijving
1-3
PTR
4-5
50
3.3
Productidentificatie
Zie Fig. 2.
/i
1
Stofkap
2
Op het gereedschap geplaatste
laadconnector
3
Dodemansgreep
4
Gereedschapstemperatuurindicator
5
Maximumkrachtindicator
6
Lichtschakelaar voor LED's
7
Accu-/adaptermontagestuk
8
Draaggreep
9
LED's
10 Accu
11 Batterijtemperatuurindicator

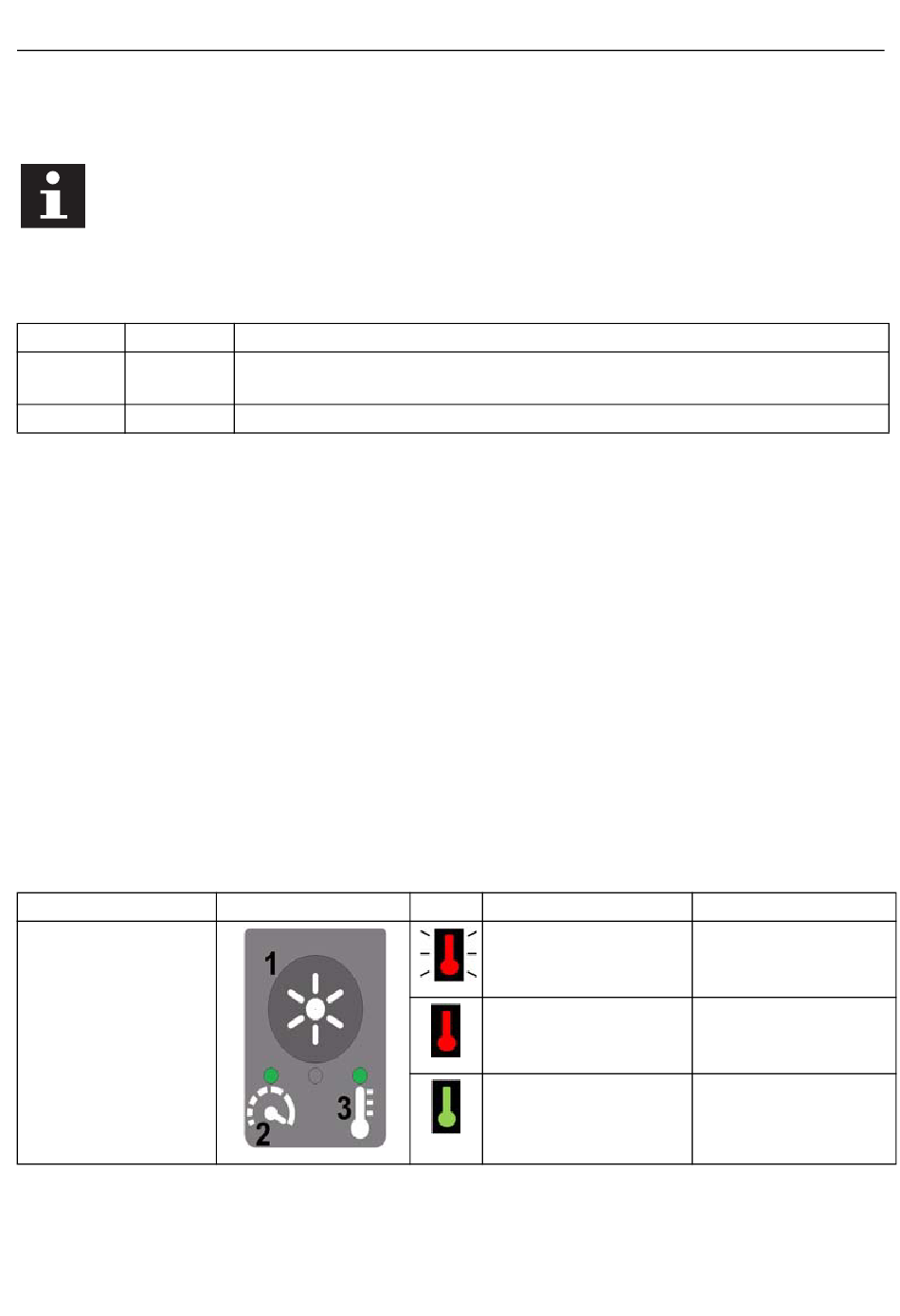

3.4
Gebruikersinterface van het gereedschap
/i
1. Aan/uitschakelaar
voor LED's in de
draaggreep.
2. De maximumkracht
is bereikt als het
lampje groen wordt.
3. Temperatuur van
het gereedschap.
PTR50
P = Pentheon
TR = telescoopram
Typeaanduiding
Gebruikersinterface Kleur Status
916.400.095_003
12 Aan/uitschakelaar
13 Laadstatusindicator (zie paragraaf 3.6.2)
14 Accuvergrendeling
15 Kruiskop (onderzijde)
16 Cilinder
17 Plunjer
18 Batterij voor laseraanwijzer
19 Kruiskop met laseraanwijzer (plunjerzijde)
20 Lichtschakelaar voor laseraanwijzer
21 Laserstraal
Kleur: rood, knipperend
Het gereedschap is te
heet.
Kleur: rood
Het gereedschap is
bijna te heet.
Kleur: groen
De temperatuur is in
orde.
NL
Actie/oplossing
Stop het gereedschap.
Laat het gereedschap
afkoelen.
Laat het gereedschap
langzamer werken.
Normale werking
13
