schroefdraad van de bolkopschroef en monteer
de sensorring op de gaffel en as met de
bolkopschroef.

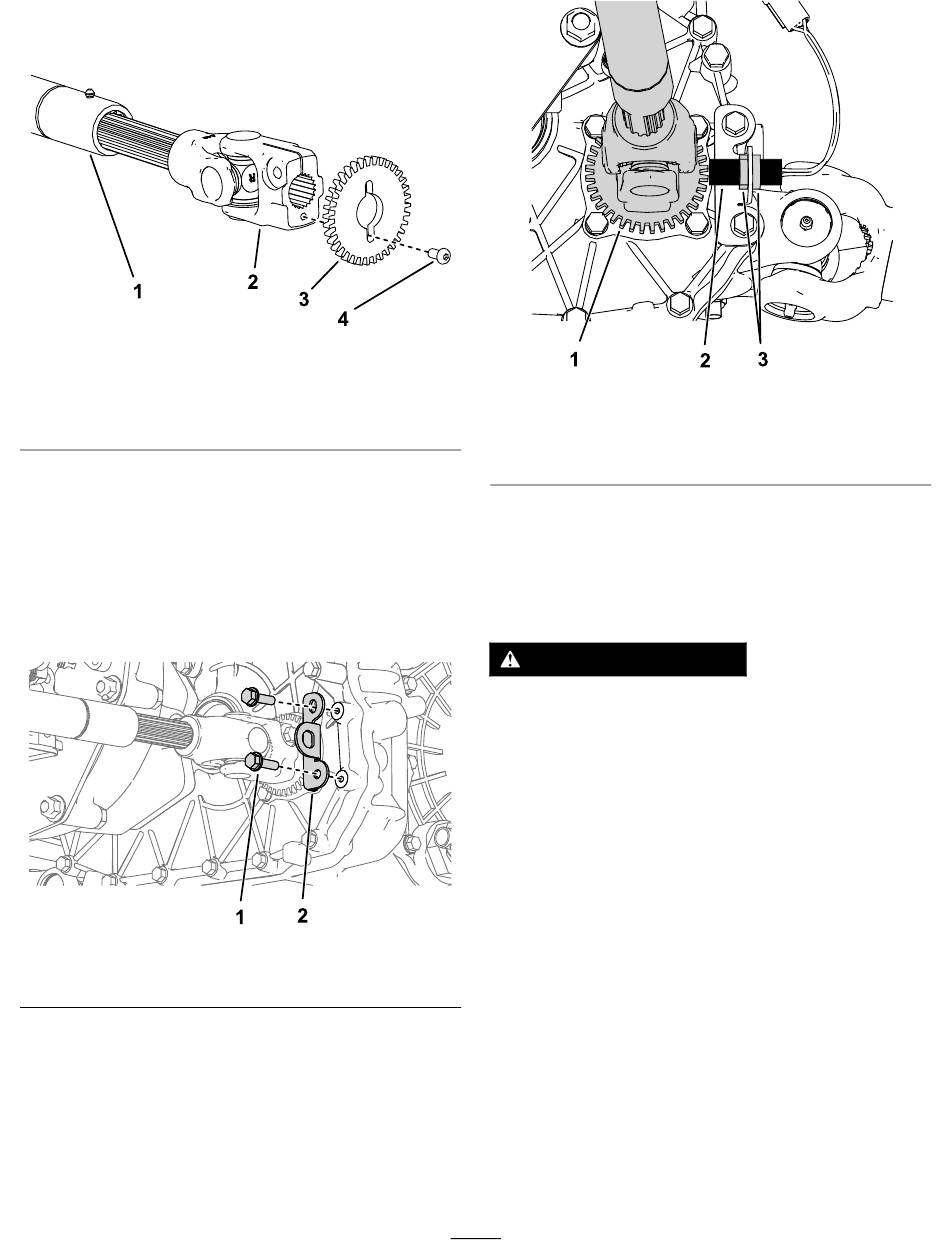

Figuur 2
1. Aandrijfas
2. Gaffel en as
4.
Sluit de gaffel en as aan op de tussenas
achteruit
(Figuur
2).
5.
Bevestig de uiteinden van de aandrijfas op het
differentieel en de tussenas achteruit, zet ze
vast met de klemschroeven verwijderd in stap 1.
6.
Monteer de sensorbeugel bij de buitenrand
van de sensorring, met de op de transaxle
aanwezige bouten
Figuur 3
1. Aanwezige bouten
7.
Monteer de sensor op de sensorbeugel
4).
3. Sensorring
4. Bolkopschroef met
schroefdraadborgmiddel
(Figuur
3).
2. Sensorbeugel
(Figuur
g216518
1. Gaffel en as
2. 4WD sensor
8.
Stel de tussenruimte tussen de sensorring en de
sensor in op 1 mm met de instelmoeren
4).
De accu afkoppelen
WAARSCHUWING
Als accukabels verkeerd worden verbonden,
kan dit schade aan de machine en de kabels
tot gevolg hebben en vonken veroorzaken.
Hierdoor kunnen accugassen tot ontploffing
komen, waardoor lichamelijk letsel kan
ontstaan.
• Maak altijd de minkabel (zwart) van de accu
los voordat u de pluskabel (rood) losmaakt.
• Sluit altijd de pluskabel (rood) van de accu
aan voordat u de minkabel (zwart) aansluit.
g216551
1.
Verwijder de nokken van het accudeksel uit de
sleuven van de accubak en verwijder het deksel
(Figuur
5).
4
Figuur 4
3. Instelmoeren van de
sensor
g216552
(Figuur
