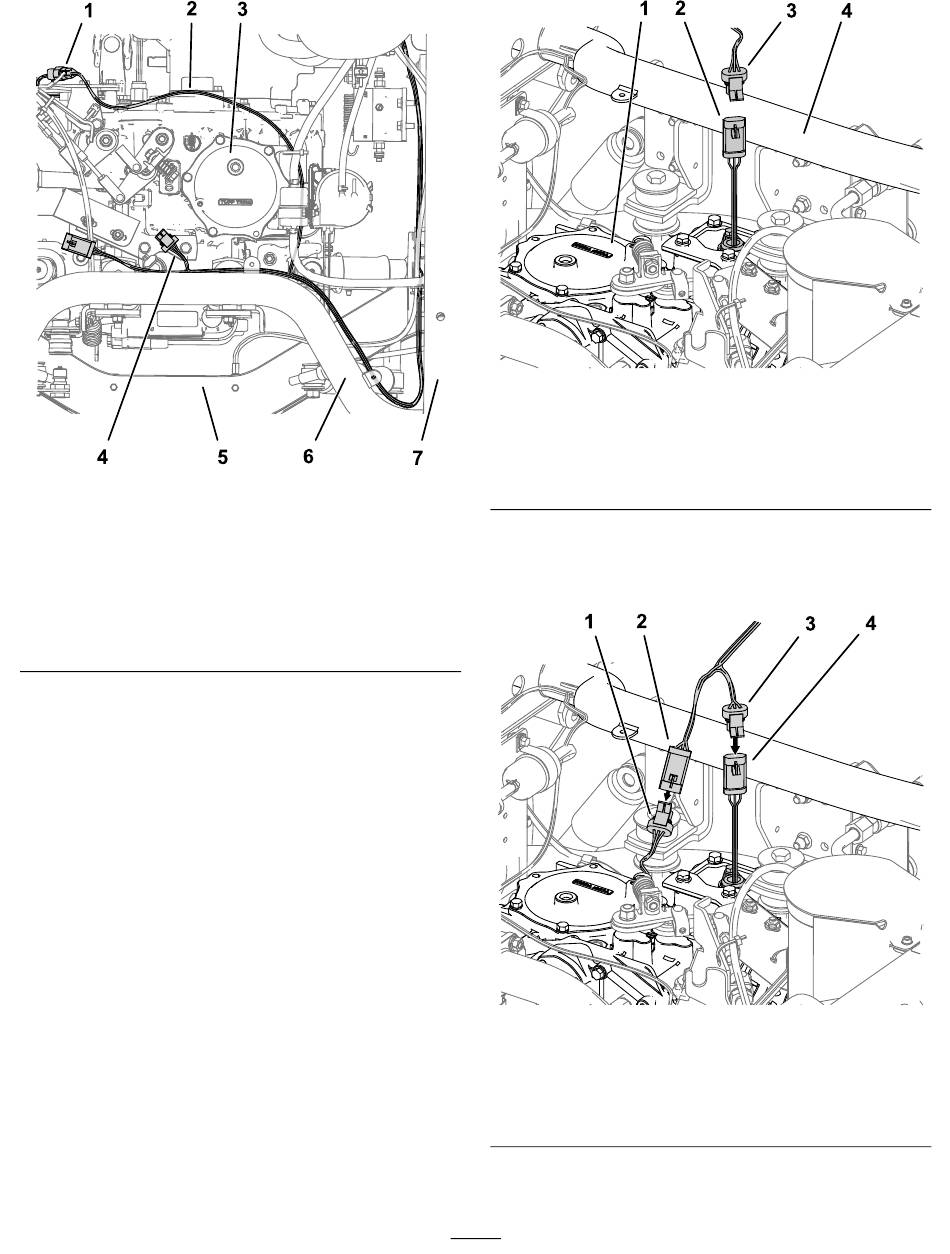

Figuur 8
Bovenaanzicht, niet alle onderdelen zijn afgebeeld
1. Aansluiting 4WD sensor
2. Route van de kabelboom
in de set
3. Transaxle
4. Snelheidssensor
connectors
3.
Maak de vrouwelijke en mannelijke connectors
van de snelheidssensor los van de bovenkant
van de transaxle
(Figuur
g218172
5. Onderste buisframe
6. Bovenste buisframe
7. Rechterkant frame
9).
1. Bovenkant van de
transaxle
2. Snelheidssensor,
mannelijke connector
4.
Sluit de naburige mannelijke en vrouwelijke
connectors van de kabelboom in de set aan op
de lege mannelijke en vrouwelijke connectors
van de snelheidssensor
1. Snelheidssensor,
mannelijke connector
2. Kabelboom van set,
vrouwelijke connector
5.
Leid de rest van de kabelboom onder de relais,
langs rechterkant van het frame, langs de
6
Figuur 9
3. Snelheidssensor,
vrouwelijke connector
4. Achterste buisframe
(Figuur
10).
Figuur 10
3. Kabelboom van set,
mannelijke connector
4. Snelheidssensor,
vrouwelijke connector
g218312
g218503
