bestaande kabelboom
uit het zijframe komt bij de kruisbuisframe aan
de voorkant.
6.
Leid de kabelboom uit de set naar beneden
langs het onderste buisframe rechts
11) en bevestig het relais op de bestaande
kabelboom met een kabelbinder.

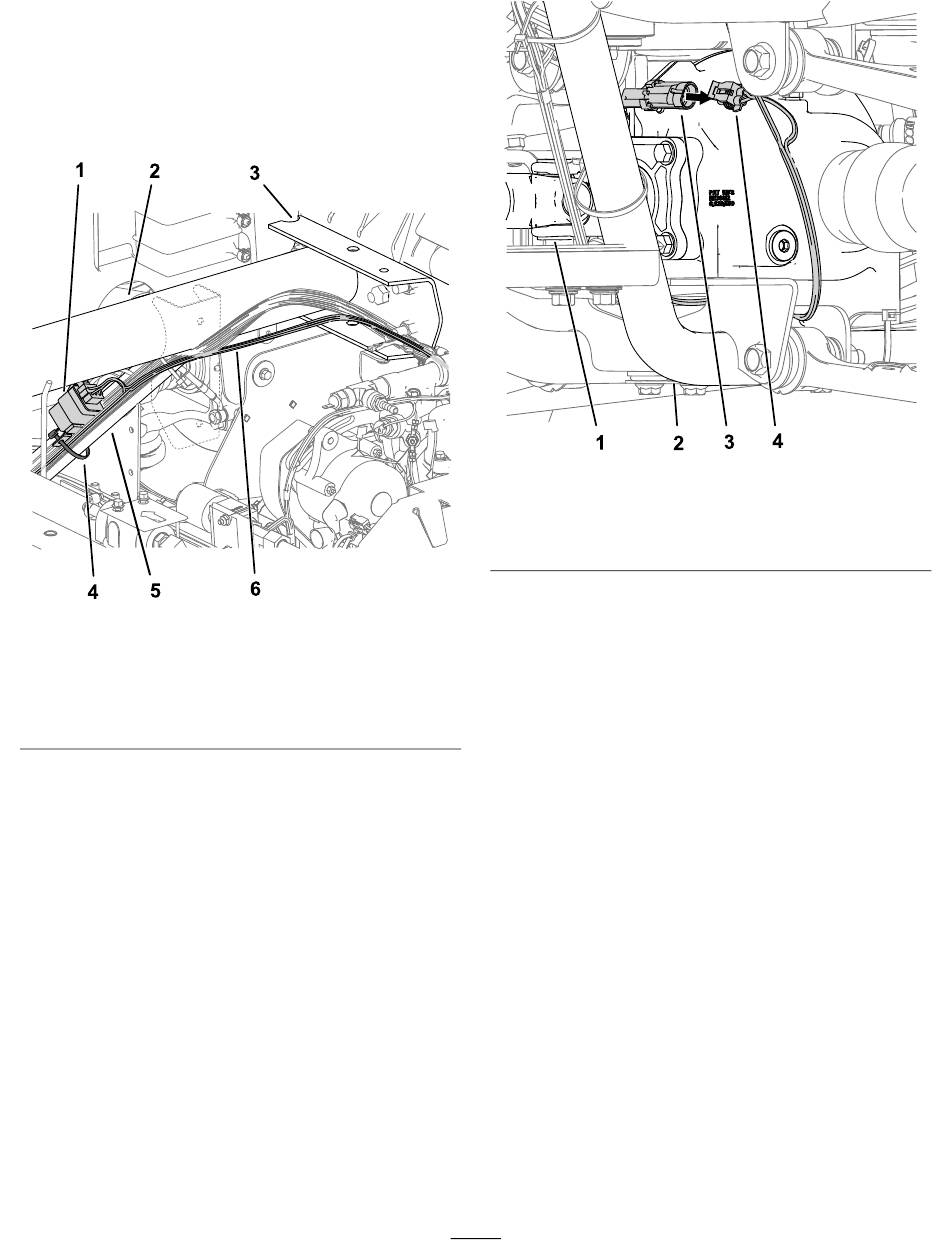

Figuur 11
Niet alle onderdelen zijn afgebeeld
1. Relais
2. Voorste kruisbuisframe
3. Rechterkant frame
7.
Maak de vrouwelijke connector los van de
mannelijke connector op het differentieel voor
(Figuur
12).
(Figuur
8) totdat deze
(Figuur
g218237
4. Positie kabelbinder
5. Onderste buisframe rechts
6. Kabelboom van set
1. Connector voorste
aandrijfas
2. Onderste buisframe rechts 4. Bestaande kabelboom
Opmerking:
kabelboom die op het differentieel was
aangesloten blijft nu niet-aangesloten.
8.
Sluit de overgebleven vrouwelijke connector van
de kabelboom in de set aan op het differentieel
voor
(Figuur
13).
7
Figuur 12
3. Connector differentieel
De connector van de bestaande
g218468
