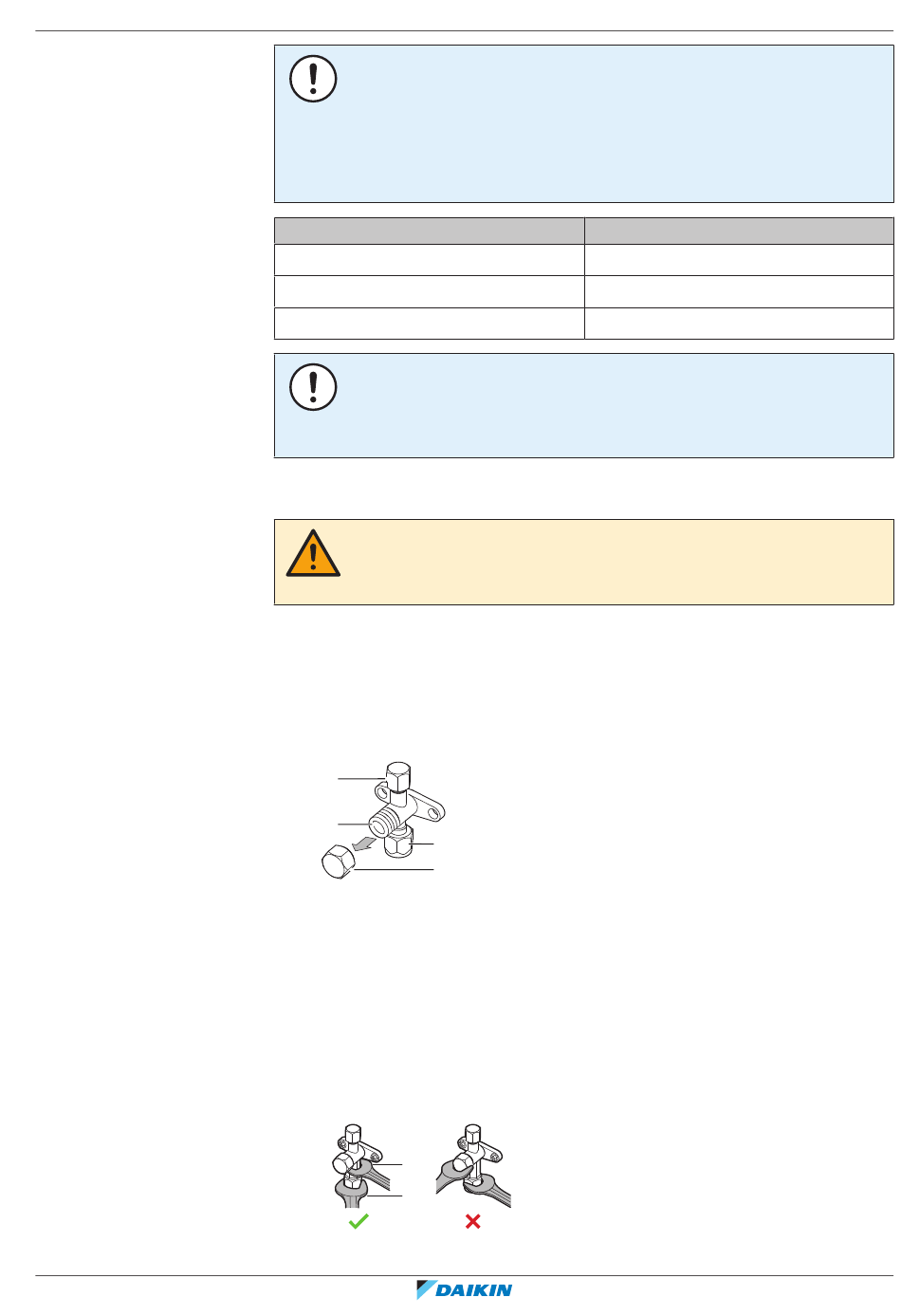

7.2.7 Gebruik van de afsluiter en servicepoort
Omgaan met de afsluiter
5MWXM-A9
R32 Split-reeks
4P766272-3A – 2024.10
OPMERKING
Om gaslekken te voorkomen, brengt u koelolie voor R32 (FW68DA) aan:
▪
Ø9,5 mm → Ø15,9 mm, op beide zijden van verloopstuk 6 (b) EN op de
binnenkant van de verbreding.
▪
Ø12,7mm → Ø15,9 mm of Ø9,5 mm → Ø12,7 mm, op beide zijden van
verloopstuk 1 of 2 (b).
Wartelmoer voor (mm)
Ø9,5
Ø12,7
Ø15,9
OPMERKING
Gebruik een geschikte sleutel om te voorkomen dat u de wartelmoer te vast draait
en zo de schroefdraad beschadigt. Draai de moer NIET te vast; anders kan de kleine
leiding schade oplopen (ongeveer 2/3~1× van het normale aanhaalkoppel).
VOORZICHTIG
Draai de kleppen NIET open voordat de verbreding voltooid is. Anders zou er koelgas
gaan lekken.
Houd rekening met de volgende richtlijnen:
▪
De afsluiters zijn gesloten in de fabriek.
▪
In de afbeelding hierna ziet u de onderdelen van de afsluiter die u nodig bij
gebruik van de klep.
a
b
c
d
a Servicepoort en servicepoortdeksel
b Klepsteel
c Aansluiting lokale leiding
d Steeldeksel
▪
Houd beide afsluiters open tijdens de werking.
▪
Oefen GEEN overmatige kracht uit op de klepsteel. Anders kan de afsluiter
afbreken.
▪
Houd de afsluiter ALTIJD vast met een moersleutel, en draai dan de flaremoer los
of vast met een momentsleutel. Zet de moersleutel NIET op het steeldeksel,
aangezien dit een koelmiddellek kan veroorzaken.
a
b
a Moersleutel
7
Installatie van de leidingen
|
Aanhaalmoment (N•m)
33~39
50~60
62~75
Uitgebreide handleiding voor de installateur
43
