Elektrische installatie
9.2 De elektrische bedrading op de buitenunit aansluiten
Uitgebreide handleiding voor de installateur
58
Onderdelen
Aardlekschakelaar /
reststroomonderbreker
Elektrische apparatuur moet voldoen aan EN/IEC 61000-3-12, de Europese/
Internationale Technische Norm die de beperkingen vastlegt voor harmonische
stromen geproduceerd door apparatuur die is aangesloten op openbare
laagspanningssystemen met een ingangsstroom van >16 A en ≤75 A per fase.

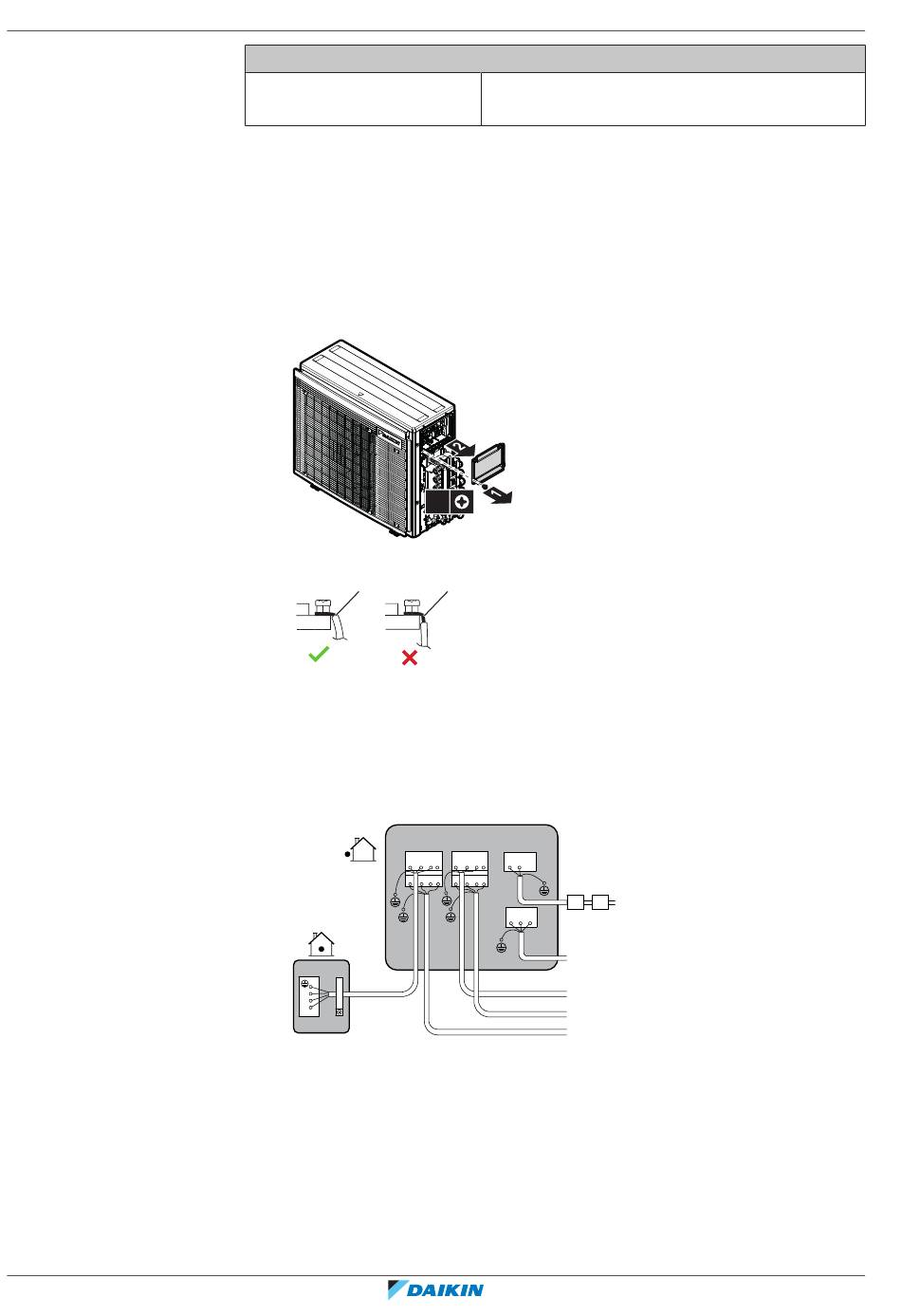

1 Verwijder het deksel van de schakelkast (1 schroef).
2 Strip de isolatie (20 mm) van de draden af.
a
a Strip de draad tot aan dit punt
b Als te veel draad wordt gestript, kan dit tot elektrische schokken of lekkages leiden
3 Sluit de draden tussen de binnen- en de buitenunits zo aan dat de nummers
van de klemmen overeenstemmen. Zorg dat de symbolen voor de leidingen
en de bedrading overeenstemmen.
4 Sluit de juiste bedrading aan op de juiste kamer.
1 2 3 X
1
d(A)
1
2
3
A Klem voor kamer A
B Klem voor kamer B
C Klem voor kamer C
D Klem voor kamer D
TO TANK Klem voor warmtapwatertank
a Stroomonderbreker
b Reststroomapparaat
c Voedingsdraad
d Kabel onderlinge verbinding voor kamer (A, B, C, D, TO TANK)
5 Draai de klemschroeven goed vast met een kruiskopschroevendraaier.
6 Trek even aan de draden om te controleren of ze NIET loskomen.
MOET voldoen aan de nationale
bedradingsvoorschriften
1×
b
A
C
L N
1 2 3 X
2
X
3
1
2
X
3
B
D
a
1 2 3
TO TANK
d(TO TANK)
d(C)
d(D)
d(B)
c
b
