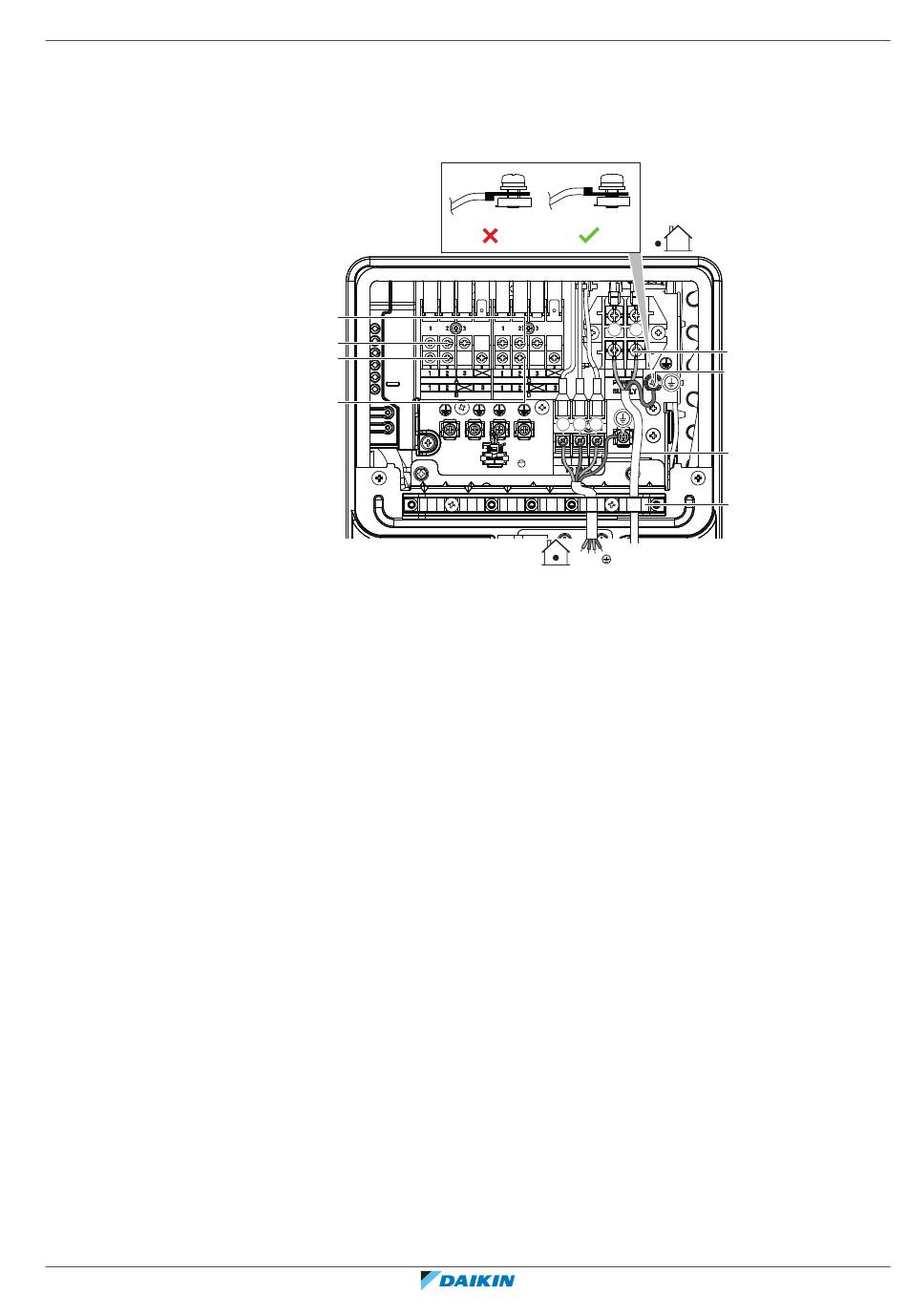

7 Maak de draadbevestiging goed vast als u schroeven gebruikt (accessoire f)
om externe belasting op het uiteinde van de draden te voorkomen.
8 Voer de bedrading door de uitsparing in de onderkant van de beschermplaat.
9 Der elektrische bedrading mag NIET in contact komen met de gasleiding.
c
a
b
d
a Klem voor binnenunit A
b Klem voor binnenunit B
c Klem voor binnenunit C
d Klem voor binnenunit D
e Klem voor warmtapwatertank
f Voedingsklem
g Draadklem
h Aardingsdraad
10 Breng het deksel van de schakelkast en het servicedeksel weer aan.
