Elektrische installatie
9.1.2 Richtlijnen voor het aansluiten van de elektrische bedrading
Uitgebreide handleiding voor de installateur
56
OPMERKING
Wij raden aan massieve draden (met één ader) te gebruiken. Als er geslagen draden
worden gebruikt, draai de draadjes een beetje in elkaar om ze rechtstreeks in de
aansluitklem te steken of in een aansluiting met een ronde krimpklem.

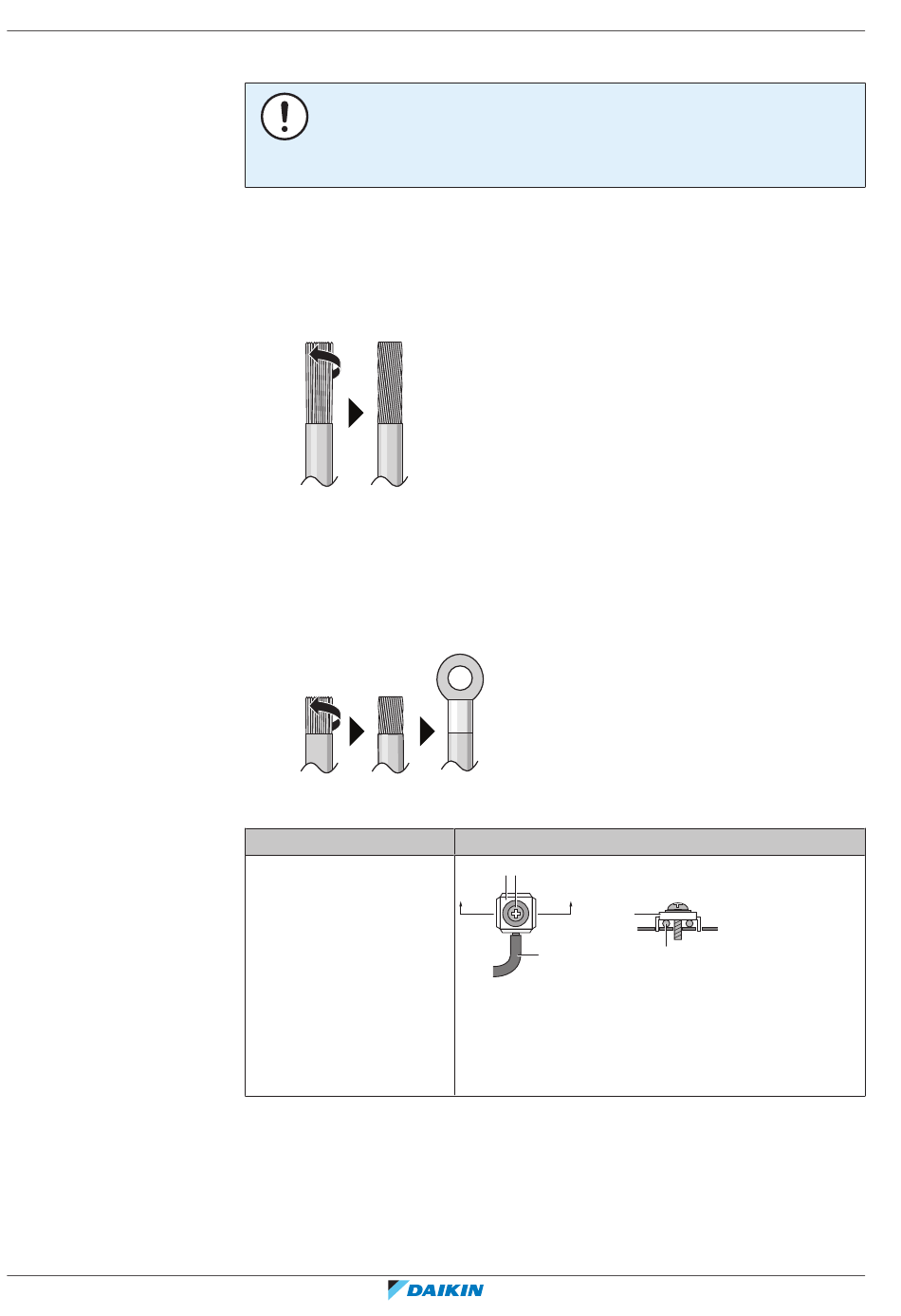

Geslagen draden voorbereiden voor installatie
Methode 1: Geleider samendraaien
1 Strip de isolatie (20 mm) van de draden.
2 Draai het uiteinde van de geleider een beetje om een "vaste" verbinding te
maken.
Methode 2: Met ronde krimpklem (aanbevolen)
1 Strip de isolatie van de draden en draai het uiteinde van elke draad een
beetje.
2 Voorzie een ronde krimpklem op het uiteinde van de draad. Schuif het rond
oog over de draad tot aan het bekleed gedeelte en maak het oog vast met een
geschikt werktuig.
Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Éénaderige draad
Of
Geslagen geleider
samengedraaid voor
"vaste" verbinding
Methode
c b
A
A´
c
a
a Draad met open lus (eenaderig of samengedraaide
geslagen geleider)
b Schroef
c Platte sluitring
AA´
a
5MWXM-A9
R32 Split-reeks
4P766272-3A – 2024.10
