Installatie van de unit
6.3 De buitenunit monteren
6.3.1 Over de montage van de buitenunit
6.3.2 Voorzorgen bij het monteren van de buitenunit
6.3.3 De installatiestructuur voorzien
Uitgebreide handleiding voor de installateur
30
a
3×

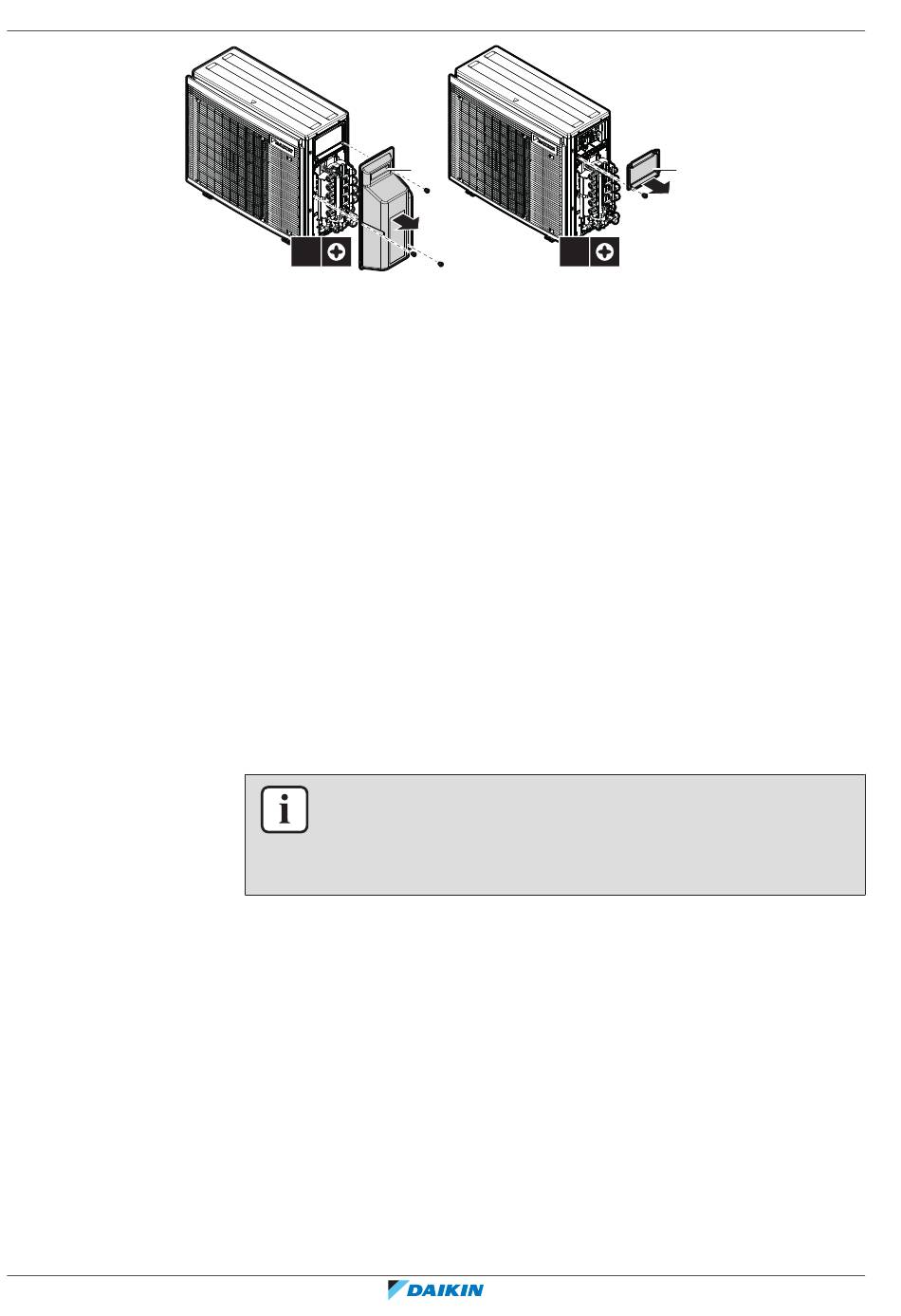

a Servicedeksel
b Deksel schakelkast
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de
koelmiddelleidingen kunnen worden aangesloten.
Typische werkstroom
De buitenunit monteren omvat typisch de volgende stappen:
1
De installatiestructuur voorzien.
2
De buitenunit installeren.
3
Afvoer voorzien.
4
Deze beschermt de unit tegen sneeuw en wind door een sneeuwafdakje en
windschermen te plaatsen. Zie
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:
▪
"2 Algemene
▪
"6.1 Installatieplaats
Controleer de stevigheid en het vlak zijn van de grond waarop de unit geïnstalleerd
zal worden, zodat deze niet gaat trillen of lawaai maken wanneer ze in bedrijf is.
Gebruik een trilbestendig rubber (lokaal te voorzien) in gevallen waar trillingen op
het gebouw kunnen worden overgedragen.
Als de afvoer goed is, mag de unit rechtstreeks op een betonnen veranda of een
ander stevig oppervlak worden geïnstalleerd.
Maak de unit stevig vast met ankerbouten zoals aangegeven op het schema van de
fundering.
Leg 4 sets met M8- of M10-funderingsbouten, moeren en vulringen klaar (lokaal te
voorzien).
1×
"6.1 Installatieplaats
4
veiligheidsmaatregelen" [
7]
4
voorbereiden" [
25]
b
4
voorbereiden" [
25].
5MWXM-A9
R32 Split-reeks
4P766272-3A – 2024.10
