Samenvatting van Inhoud voor Bosch SP 400 SHU-2

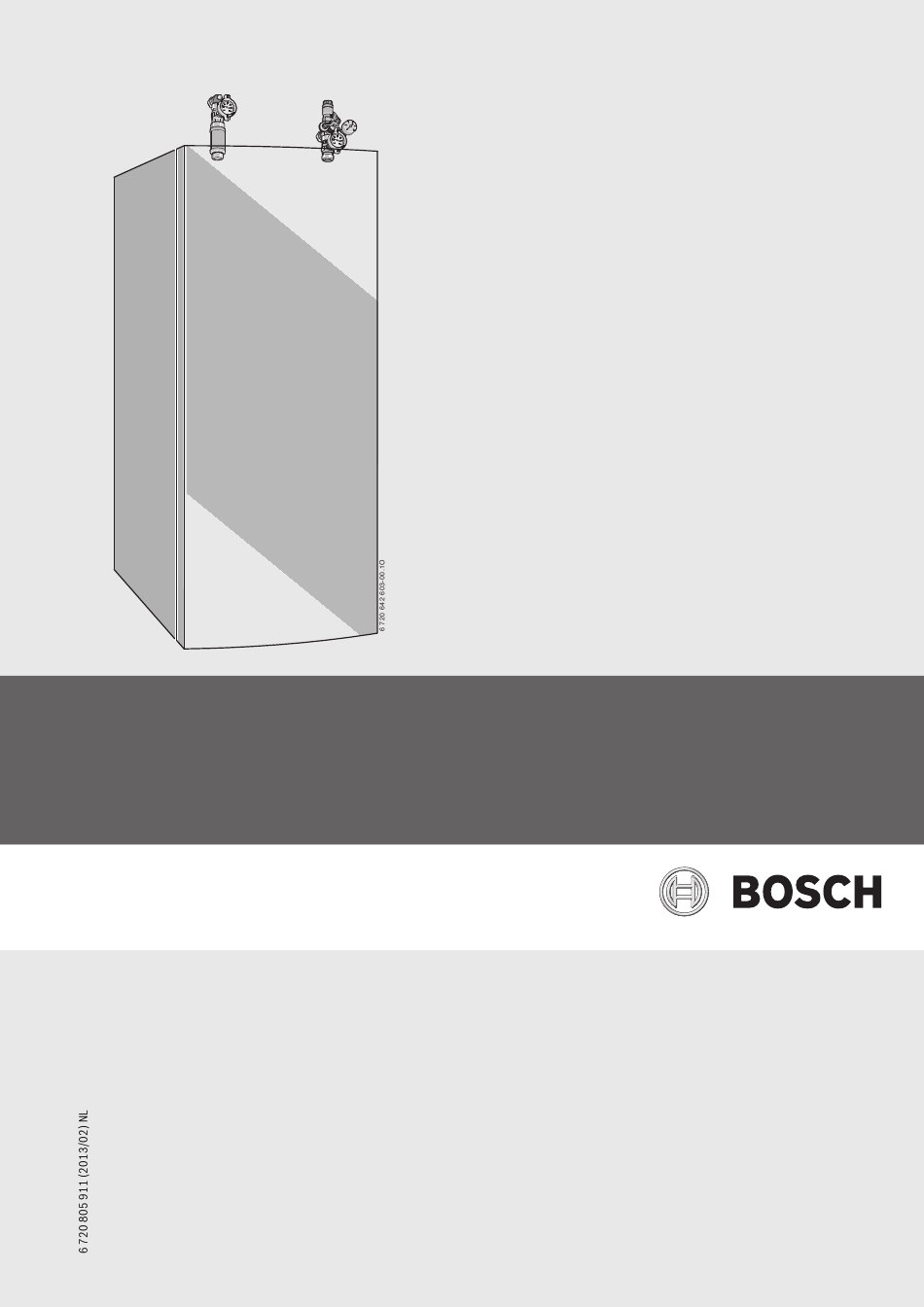

- Pagina 1 Buffervat voor zonnesystemen SP 400 SHU-2 Installatie- en onderhoudshandleiding voor de installateur...
-
Pagina 2: Inhoudsopgave
Storingen ......... . 22 6 720 805 911 (2013/02) SP 400 SHU-2... -
Pagina 3: Gegevens Betreffende Het Product
BUS-deelnemers. ▶ Er mogen alleen originele onderdelen gemonteerd worden! Gegevens betreffende het product SP 400 SHU-2 zijn buffervaten met warmtewisselaar en geïntegreerd zonnestation voor de overdracht van de zonne-energie aan het cv-water. Bedoeld gebruik Gebruik dit buffervat alleen met zonnesystemen in combinatie met ge- schikte cv-regelaars en geschikte cv-toestellen van de leverancier. - Pagina 4 – Debietmeter met insteller en aanwijzing – Aansluitmogelijkheid voor zonne-expansievat klemkoppelingen voor Ø 18 mm voorgemonteerd 1) Alternatief klemkoppeling Ø 15 mm of adapter Ø 18 mm naar G¾ " met vlakke pakking 6 720 805 911 (2013/02) SP 400 SHU-2...
-
Pagina 5: Inbouw- En Aansluitmaten
Gegevens betreffende het product | 5 Inbouw- en aansluitmaten min 350 6 720 805 901-03.2ITL Afb. 2 Inbouw- en aansluitmaten SP 400 SHU-2 Afsluitrichting met terugslagventiel [11] Zonneretour (RS ) van buffervat naar collector, klemkoppeling Veiligheidsventiel Ø 18 mm voorgemonteerd Automatische ontluchting met dop zonnecircuit [12] Aansluiting voor zonne-expansievat, klemkoppeling Ø... -
Pagina 6: Technische Gegevens
Koelvloeistof L of koelvloeistof LS Drukverlies Volumestroom Bij de berekening van het drukverlies in het zonnecircuit: ▶ Invloed van de gebruikte warmtedragende vloeistof (koelvloeistof L of koelvloeistof LS) en specificaties van de leverancier aanhouden. 6 720 805 911 (2013/02) SP 400 SHU-2... - Pagina 7 Gegevens betreffende het product | 7 Technische gegevens Type buffervat SP 400 SHU-2 Buffervat: Effectieve inhoud Maximale bedrijfstemperatuur cv-water °C Maximale bedrijfsdruk cv-water Toegestane omgevingstemperatuur °C 10 ... 50 Warmtewisselaar zonnecircuit: Zonneboilervloeistof 12,5 Warmtewisselend oppervlak Maximale bedrijfstemperatuur zonnecircuit °C Maximale bedrijfsdruk...
-
Pagina 8: Installatieschema
ISM1 ϑ SP 400 SHU-2 ϑ ϑ 6 720 805 904-01.1ITL Afb. 5 Zonnesysteem met SP 400 SHU-2. Vereenvoudigd installatieschema (weergave voor montage en andere mogelijkheden in de ontwerpdocumentatie) 230V AC Voedingsspanning van CV-toestel naar zonnemodule Accessoires Opvangvat Ons accessoireprogramma voor dit buffervat vindt u in onze catalogus of Automatische ontluchting met dop onze ontwerpdocumentatie. -
Pagina 9: Installeren
▶ Buffervat borgen tegen omvallen en staand transporteren naar de op- stellingslocatie. ▶ In de opstellingsruimte mag de bufferboiler ook liggend worden ge- transporteerd. ▶ Bufferboiler bij transport niet hard neerzetten. Afb. 6 ▶ De zijdelen rechts en links verwijderen. SP 400 SHU-2 6 720 805 911 (2013/02) -
Pagina 10: Opstellingsplaats
Afb. 8 6 720 805 901-04.2ITL Afb. 9 Voorbeeld: montage van de zijdelen bij linkse opstelling van het buffervat ▶ Bij rechtse opstelling van het buffervat, het grote zijdeel rechts mon- teren. 6 720 805 911 (2013/02) SP 400 SHU-2... -
Pagina 11: Aanvoergroep Boven En Retourgroep Boven Monteren
• Leiding op de aarding van het huis aansluiten. • Ter voorkoming van bedrijfsstoringen door luchtinsluitingen is in de retourgroep van het zonnestation een automatische ontluchter opge- nomen. 6 720 642 603-17.1O Afb. 11 Montage retourgroep boven SP 400 SHU-2 6 720 805 911 (2013/02) -
Pagina 12: Aansluiting Van Het Zonnecircuit
▶ Gebruik voor de verbinding koperen leidingen met mi- nimaal Ø 22 mm. Het maximaal toegestane drukver- lies vindt u in de installatiehandleiding van het cv- toestel. 6 720 642 603-07.1O Afb. 13 6 720 805 911 (2013/02) SP 400 SHU-2... -
Pagina 13: Expansievat
Houd voor aansluiting van het zonnestation KSRV1 de installatiehandlei- leiding van het cv-toestel). ding van het zonnestation aan. ▶ Bouw indien nodig een extra expansievat in. ▶ Doppen van de kachelaansluitingen verwijderen. ▶ Kachelaansluitingen via KSRV1 uitvoeren. SP 400 SHU-2 6 720 805 911 (2013/02) -
Pagina 14: Aansluiten Elektrisch
Tab. 5 Toegestane kabellengten voor T ▶ Bij inductieve externe invloeden de kabels afgeschermd uitvoeren. Daardoor zijn de elektrische kabels beschermd tegen externe invloe- den (bijv. krachtstroomdraden, bovenleiding, trafostations, radio- en TV-toestellen, amateurzenders, magnetrons enz.). 6 720 805 911 (2013/02) SP 400 SHU-2... -
Pagina 15: Inbedrijfname
Restlucht, die zich nog in de koelvloeistof bevindt, wordt via de luchtaf- met water! scheider van de zonnegroep of via een andere ontluchtingspot in de lei- ▶ Vacuümbuiscollector uitsluitend vullen met de zonne- ding (extern), afgescheiden. vulpomp. SP 400 SHU-2 6 720 805 911 (2013/02) - Pagina 16 (45°, terugslagklep handmatig open). ▶ Dichtheidstest uitvoeren - daarbij de toegestane drukken van alle mo- dules bewaken. De bedrijfsstand van de terugslagklep mag alleen tijdens het vul- of aftapproces worden veranderd. 6 720 805 911 (2013/02) SP 400 SHU-2...
- Pagina 17 2,5...3 ( afb. 19, [4], pagina 16). 3...4 ▶ Sluit de dop op de automatische ontluchter weer. 4...5 Tab. 7 Overzicht volumestroom 1) Alleen met collectoren van het type SKR6.1 CPC mogelijk SP 400 SHU-2 6 720 805 911 (2013/02)
-
Pagina 18: Zonnesysteem Leegmaken
▶ Sluit de slang voor het leegmaken aan. ▶ Open de afsluitkraan. 6 720 642 603-14.1O Afb. 24 Aftapslang Afsluitkraan ▶ De terugslagkleppen in de aanvoer en retour openen ( afb. 20 en 21, pagina 17). 6 720 805 911 (2013/02) SP 400 SHU-2... -
Pagina 19: Inbedrijfsstellingsprotocol Voor Het Zonnesysteem
_____ K/_____ K Maximale temperatuur zonneboiler T op 90 °C ingesteld. ____________ °C Firmastempel / datum / handtekening Tab. 9 1) Installatiehandleiding van de collector 2) Installatie- en bedieningshandleiding van de cv-regelaar SP 400 SHU-2 6 720 805 911 (2013/02) -
Pagina 20: Uitbedrijfname
Milieubescherming Naast de controle van de vorstbeveiliging adviseren wij: iedere 2 jaar de corrosiebescherming (pH-waarde) in de zonneboilervloeistof controle- Milieubescherming is een ondernemingsprincipe van de Bosch-groep. ren. Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetten en voorschriften op het ge- Vorstbeveiliging van de warmtedragende vloeistof koelvloeistof L bied van de milieubescherming worden strikt aangehouden. -
Pagina 21: Elektrische Bedrading Controleren
▶ Elektrische bedrading controleren op mechanische beschadigingen en defecte kabels vervangen. Na de inspectie/onderhoud ▶ Trek alle losgemaakte schroefverbindingen na. ▶ Buffervat weer in bedrijf nemen ( hoofdstuk 4, pagina 15). ▶ Koppelingsplaatsen op dichtheid controleren. SP 400 SHU-2 6 720 805 911 (2013/02) -
Pagina 22: Checklist Voor De Inspectie En Het Onderhoud (Onderhouds- En Inspectieprotocol)
Verlies van zonneboilervloeistof op de verbindingsplaat- Lekkende locaties hardsolderen, lekkende afdichtingen ver- sen. vangen en de koppelingen natrekken. Zonnecircuit lek door vorstinwerking. Vorstbeveiliging van de zonneboilervloeistof controleren en lekkende plaatsen hardsolderen. Tab. 13 6 720 805 911 (2013/02) SP 400 SHU-2... - Pagina 23 Het vermogen van de zonnepomp is te laag. De zonnepomp controleren en evt. vervangen. De warmtewisselaar is vervuild/verkalkt. De warmtewisselaar spoelen/ontkalken. De collectorplaten zijn sterk vervuild. De collectorplaten met glasreiniger schoonmaken. Gebruik geen aceton! Tab. 13 SP 400 SHU-2 6 720 805 911 (2013/02)
