8 | Gegevens betreffende het product
2.7
Installatieschema

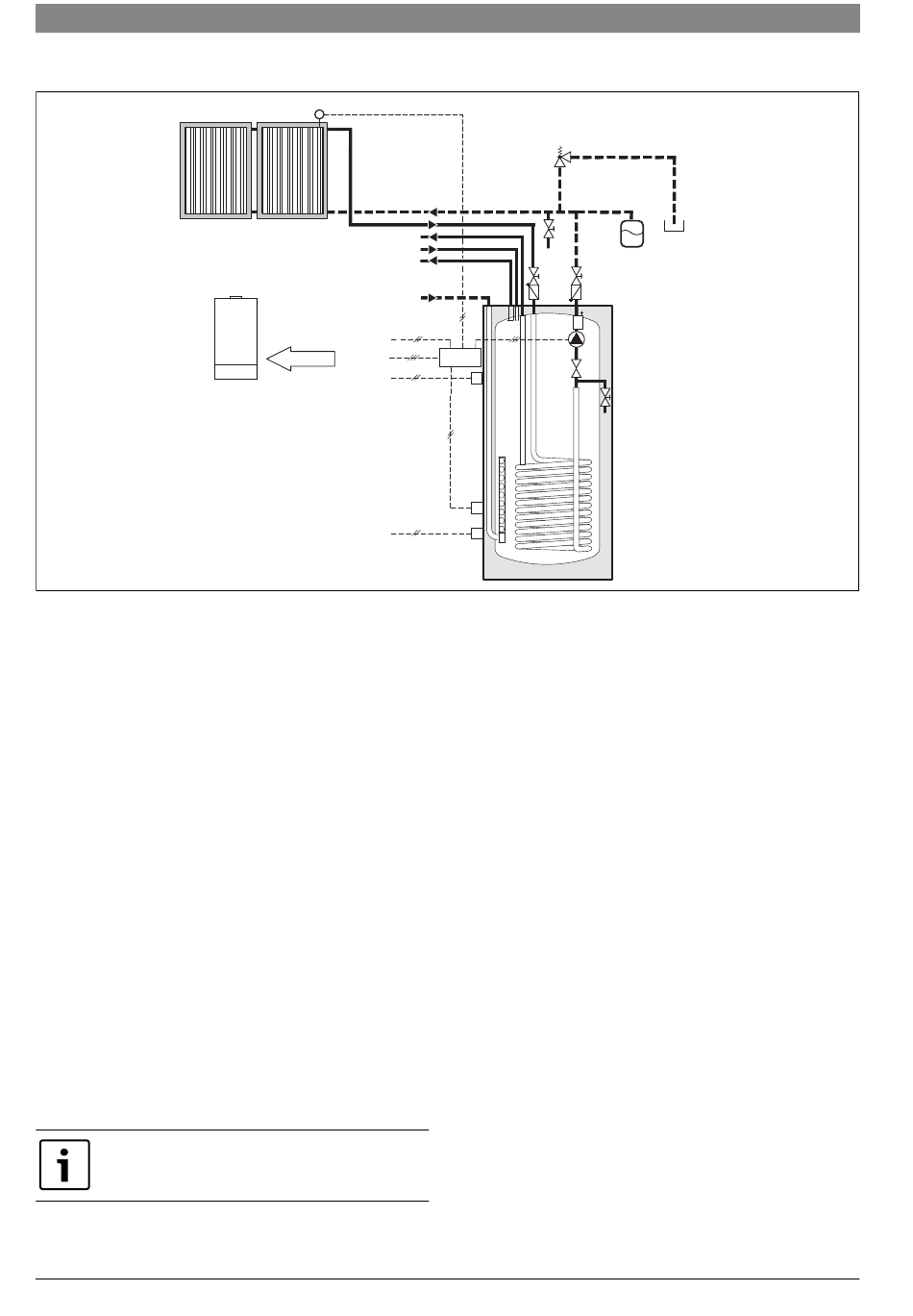

Afb. 5 Zonnesysteem met SP 400 SHU-2. Vereenvoudigd installatieschema (weergave voor montage en andere mogelijkheden in de
ontwerpdocumentatie)
230V AC
Voedingsspanning van CV-toestel naar zonnemodule
AB
Opvangvat
AE
Automatische ontluchting met dop
AV
Afsluitinrichting
BUS
BUS-verbinding zonnemodule naar cv-toestel
E
Aftappen/vullen/ontluchten
FK
Collector
T1
Collectortemperatuursensor
T2
Temperatuursensor onder
SP 400 SHU-2 Buffervat voor zonnesystemen
SP
Zonnepomp
RE
Debietmeter met insteller en aanwijzing
RSSP
Zonneretour van buffervat naar collector
SA
Aanvoer van buffervat naar cv-toestel
SAG
Zonne-expansievat
SB
Terugslagklep
SE
Retour van cv-toestel naar buffervat
SM100
Zonnemodule
SV
Veiligheidsventiel
TS3
Temperatuursensor boven
TSK
Temperatuur-NTC voor kachel
VSSP
Zonne-aanvoer van collector naar buffervat
KR
Retour kachel
KV
Aanvoer kachel
*
Conform EN 12975 moet de uitblaas- en afvoerleiding in
een open vat uitmonden, die in staat is, de gehele inhoud
van de vlakke collectoren op te nemen.
De getoonde collectorhydrauliek komt overeen met die
van de FKT-serie.
▶ Bij de FKC-serie de collectoren diagonaal aansluiten.
6 720 805 911 (2013/02)
T
1
RS
SP
VS
SP
FK
KR
KV
SA
SE
BUS
230V AC
TS
3
TSK
SV
E
SAG
AV
AV
SB
SB
AE
SP
ISM1
RE
ϑ
TS
3
E
SP 400 SHU-2
ϑ
T
2
ϑ
6 720 805 904-01.1ITL
2.8
Accessoires
Ons accessoireprogramma voor dit buffervat vindt u in onze catalogus of
onze ontwerpdocumentatie.
AB
SP 400 SHU-2
