12 | Installeren
3.4.4 Aansluiting van het zonnecircuit
De gebruikt warmtedragende vloeistof vergroot
het drukverlies overeenkomstig de mengverhouding
( afb. 4, pagina 6).
▶ Sluit de beide aansluitingen van het zonnecircuit aan op het buffervat.
1.
VS
SP

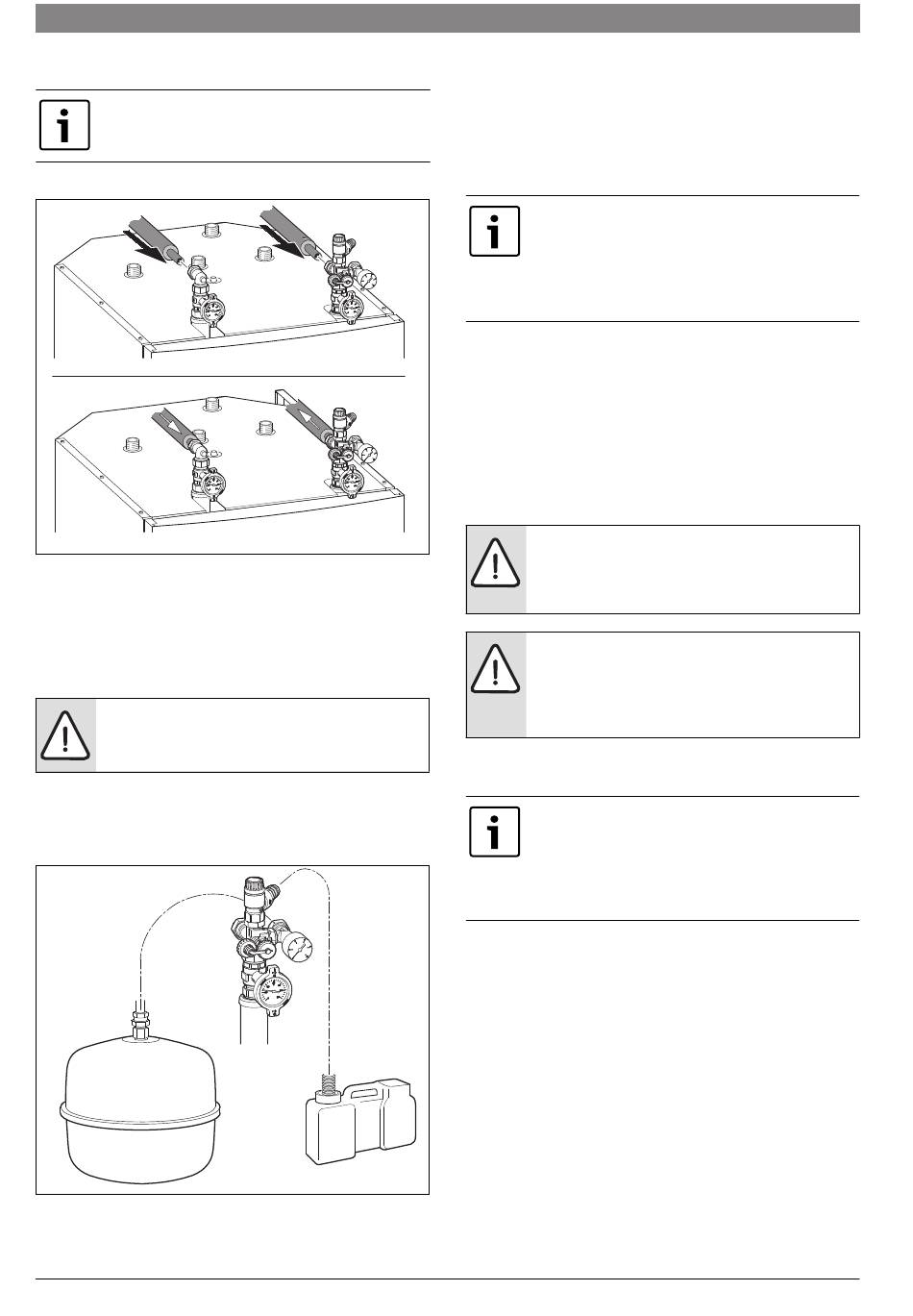

Afb. 12 Aansluiting/doorstroomrichting
▶ Voer de leidingen zo kort mogelijk uit en isoleer deze.
Daardoor wordt onnodig drukverlies en het afkoelen van het buffervat
door bijv. leidingcirculatie voorkomen.
▶ Afvoerleiding op veiligheidsventiel aansluiten.
▶ Het uiteinde van de afvoerleiding laten uitmonden in de opvangbak en
vastzetten met een leidingklem.
OPMERKING:
▶ De afvoer niet veranderen of afsluiten.
▶ Afvoerleiding alleen dalend installeren.
▶ Het zonne-expansievat met bijbehorend bevestigingsmateriaal mon-
teren.
▶ Het zonne-expansievat op de retourgroep van het zonnestation aan-
sluiten.
Afb. 13
6 720 805 911 (2013/02)
2.
RS
SP
6 720 805 901-07.1ITL
6 720 642 603-07.1O
Leidingen aarden
▶ Op de aanvoer- en retourleiding ieder een aardklem monteren.
▶ Aardklemmen via de potentiaalvereffeningskabel model NYM met mi-
2
nimaal 6 mm
op de potentiaalvereffeningsrail van het gebouw aan-
sluiten.
Voordruk van het zonne-expansievat aanpassen
Voor installatiehoogten vanaf 8 m wordt de voordruk van
het zonne-expansievat berekend uit de statische instal-
latiehoogte plus 0,4 bar. 1 meter hoogteverschil komt
overeen met 0,1 bar.
Voor installaties met een hoogte minder dan 8 m geldt
een minimale voordruk van 1,2 bar.
Voorbeeld: installatie met 10 m hoogteverschil komt overeen met
1,0 bar + 0,4 bar = 1,4 bar benodigde voordruk zonne-expansievat.
Wanneer de berekende voordruk afwijkt van de af fabriek ingestelde
voordruk:
▶ De benodigde voordruk instellen bij onbelast vat (zonder vloeistof-
druk).
Daardoor wordt het maximaal bruikbare volume ter beschikking ge-
steld.
3.4.5 Aansluiting CV-waterzijde
OPMERKING: Beschadiging van niet-hittebestendige
installatiematerialen (bijv. kunststof leidingen)!
▶ Gebruik aan de cv-waterzijde 90 °C hittebestendig
installatiemateriaal.
OPMERKING: Corrosieschade door diffusie-open lei-
dingen!
▶ Het cv-toestel en het buffervat via een platenwarmte-
wisselaar van het installatiedeel met diffusie-open lei-
dingen scheiden, bijv. een vloerverwarming.
Voor de aansluiting aan de cv-waterzijde adviseren wij de installatieset
uit ons accessoireprogramma met prefab onderdelen.
Wanneer u de installatieset uit ons accessoireprogram-
ma niet gebruikt.
▶ Gebruik voor de verbinding koperen leidingen met mi-
nimaal Ø 22 mm. Het maximaal toegestane drukver-
lies vindt u in de installatiehandleiding van het cv-
toestel.
SP 400 SHU-2
