3.4.2 Aanvoergroep boven en retourgroep boven monteren
▶ Aanvoergroep boven met afdichtring op buffervat monteren.

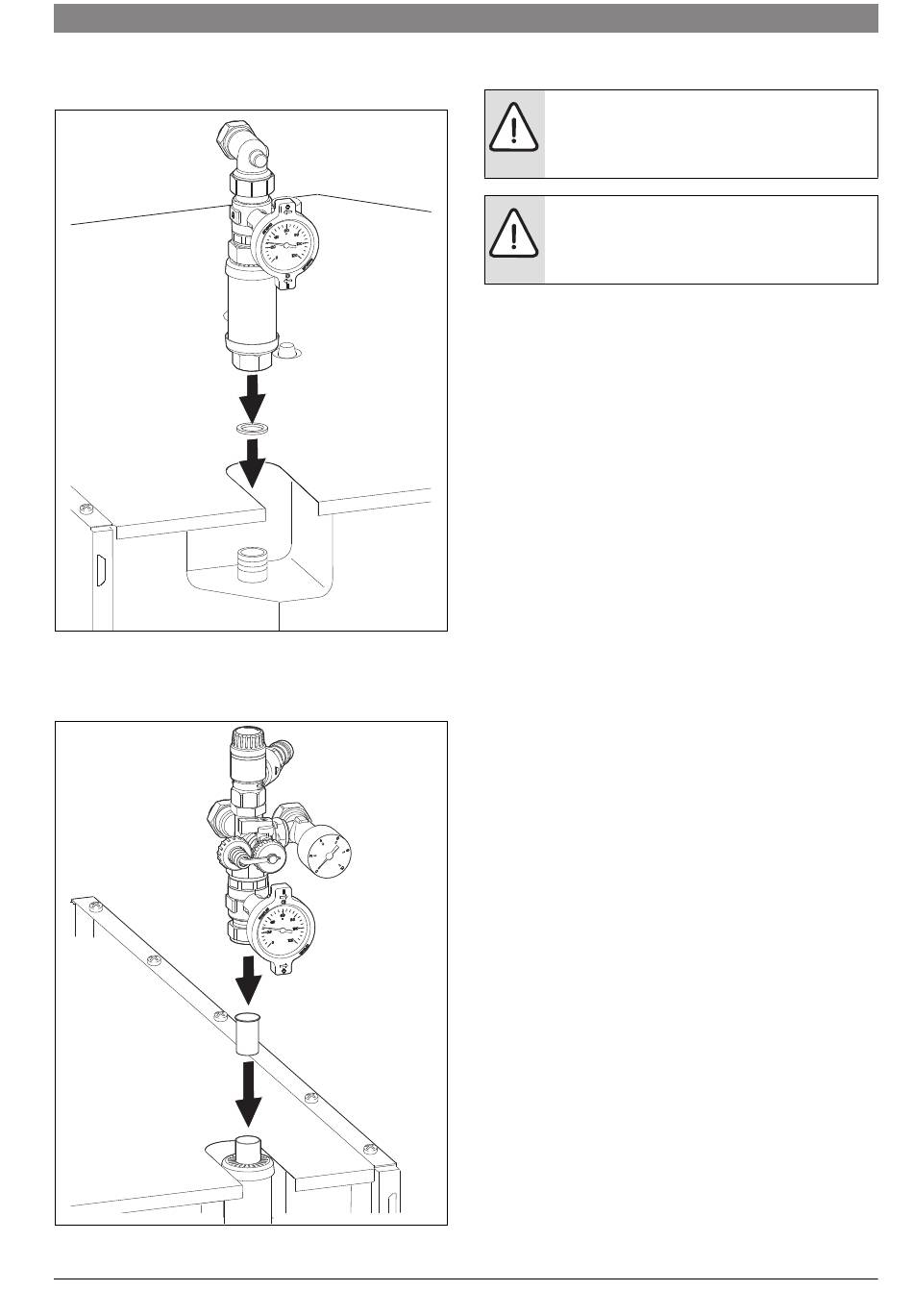

Afb. 10 Montage aanvoergroep boven
▶ Steunhuls in de aansluitleiding op het buffervat schuiven.
▶ Retourgroep boven op de aansluitleiding op het buffervat schuiven.
▶ Klemringkoppeling aantrekken.
Afb. 11 Montage retourgroep boven
SP 400 SHU-2
3.4.3 Belangrijke aanwijzingen voor het zonnesysteem
• De bij uitlevering aangesloten onderdelen zijn montageklaar afge-
dicht.
• Veiligheidsklep niet sluiten.
• Voor de opvang van eventueel via het veiligheidsventiel ontsnappen-
de zonneboilervloeistof, adviseren wij de opvangbak uit ons accessoi-
reprogramma te gebruiken.
• Tussen de collectoren, de veiligheidsklep en het zonne-expansievat
geen afsluiter inbouwen.
• Voor de montage moet eventueel de voordruk van het zonne-expan-
sievat worden aangepast ( "voordruk van het zonne-expansievat
aanpassen", pagina 12).
• Bij dakinstallaties bovendien een voorschakelvat tussen het collector-
veld en het zonne-expansievat inbouwen. Bij stilstand van de zonne-
pomp wordt daardoor oververhitting van het membraan in het zonne-
expansievat voorkomen.
• In het leidingsysteem kunnen in de nabijheid van de collector kort-
stondig temperaturen tot ca. 175 °C worden bereikt.
Alleen temperatuurbestendige materialen gebruiken.
6 720 642 603-18.1O
Wij adviseren de leidingen hard te solderen.
• Wanneer de installatie niet met een zonnevulpomp wordt gevuld, dan
moet op het hoogste punt van het leidingsysteem een extra ontluch-
ting worden ingebouwd.
• Om luchtinsluitingen te voorkomen, de leidingen van het buffervat
naar de collector stijgend installeren.
• Op het laagste punt van het leidingsysteem een aftapkraan inbouwen.
• Leiding op de aarding van het huis aansluiten.
• Ter voorkoming van bedrijfsstoringen door luchtinsluitingen is in de
retourgroep van het zonnestation een automatische ontluchter opge-
nomen.
6 720 642 603-17.1O
WAARSCHUWING: Verbrandingsgevaar bij het afbla-
zen van hete zonneboilervloeistof!
▶ Voor de afvoer van het veiligheidsventiel een geschik-
te opvangbak gebruiken.
OPMERKING: Beschadiging van niet-hittebestendige
installatiematerialen (bijv. kunststof leidingen)!
▶ Gebruik aan de zonnezijde 150 °C hitte- en glycol-
bestendig installatiemateriaal.
Installeren | 11
6 720 805 911 (2013/02)
