16 | Inbedrijfname
4
3

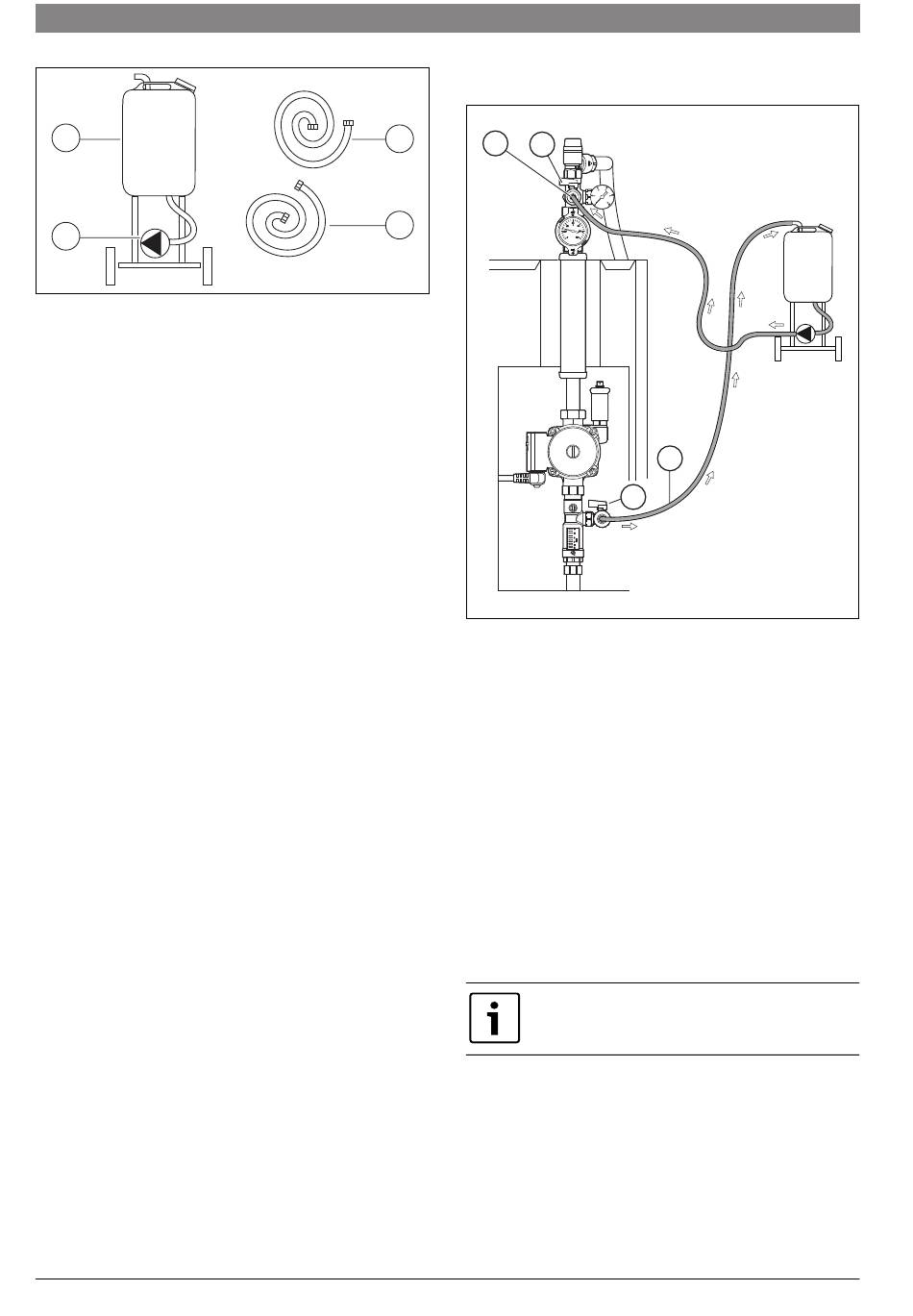

Afb. 18 Onderdelen van een vulinrichting
[1]
Persslang (vulslang)
[2]
Retourslang
[3]
Zonnevulpomp
[4]
Container
Expansievat demonteren
Het verdient aanbeveling het expansievat voor het luchtvrij spoelen te
demonteren. Deze demontage moet aan de onderste koppeling van de
expansievataansluitset worden uitgevoerd omdat tijdens het spoelen de
aanvoerleiding naar het expansievat wordt gevuld. Wanneer het expan-
sievat niet wordt gedemonteerd, wordt het expansievat vanwege het
drukverschil met te veel medium gevuld. Dit medium wordt bij het uit-
schakelen van de zonnevulpomp weer terug in het vat gedrukt. Eventu-
eel kan dan het reservoir overlopen (wanneer tijdens het vullen wordt
bijgevuld, om het minimale niveau niet te onderschrijden). Wanneer een
ventiel met ontluchtingsmogelijkheid direct voor het expansievat wordt
gemonteerd, dan kan de demontage van het expansievat komen te ver-
vallen. Dan kan tijdens het vullen m.b.v. de afsluiter het expansievat wor-
den afgesloten.
Vul het zonnesysteem en spoel deze luchtvrij
Vul het zonnesysteem boven de zonnegroep:
▶ Sluit de vulinrichting aan zoals in afb. 19 wordt getoond.
▶ Vul- en aftapkranen openen.
6 720 805 911 (2013/02)
1
2
6720801165.01-1.ST
▶ Vul het zonnesysteem tot er geen luchtbellen meer in de slang en in
het vulstation zichtbaar zijn.
3
4
2
Afb. 19
[1]
Retourslang
[2]
Afsluitkraan voor retourslang
[3]
Vulslang in richting collector
[4]
Afsluitkraan voor vulslang
Zonnesysteem luchtvrij spoelen:
▶ Sluit de vulinrichting aan zoals in afb. 19 wordt getoond.
▶ Langzaam spoelen, dan het debiet stapsgewijs verhogen.
▶ Spoel de leidingen gedurende ca. 30 minuten, tot de koelvloeistof in
de slangen en in de container zonder luchtbellen is.
▶ Tijdens het spoelen de vul- en aftapkraan meerdere malen kortstondig
smoren en daarna snel geheel openen. Daardoor kunnen de opge-
hoopte luchtbellen in de leiding loskomen.
▶ Spoel het bypass-traject via de doorstroombegrenzer luchtvrij door
tijdelijk schuin draaien van de rechter kogelkraan (45°, terugslagklep
handmatig open).
▶ Dichtheidstest uitvoeren - daarbij de toegestane drukken van alle mo-
dules bewaken.
De bedrijfsstand van de terugslagklep mag alleen tijdens
het vul- of aftapproces worden veranderd.
1
6 720 805 901-11.1ITL
SP 400 SHU-2
