Gevaar voor brandwonden
▶ Bij gebruik van het buffervat kunnen temperaturen hoger dan 60 °C
optreden. Laat daarom het buffervat voor ingrepen in het zonne- of
cv-circuit altijd eerst afkoelen.
▶ Alleen wanneer de temperatuur van de zonneboilervloeistof en het
cv-water tot onder 60 °C is afgenomen, de automatische ontluchter
activeren.
Onderhoud
▶ Aanbeveling voor de gebruiker: sluit een onderhouds- en inspectie-
contract af met een erkend installateur.
▶ Voor onderhoud aan de installatie:
onderbreek de voedingsspanning (230 V AC) naar het cv-toestel en
naar alle andere BUS-deelnemers.
▶ Er mogen alleen originele onderdelen gemonteerd worden!
2
Gegevens betreffende het product
SP 400 SHU-2 zijn buffervaten met warmtewisselaar en geïntegreerd
zonnestation voor de overdracht van de zonne-energie aan het cv-water.
2.1
Bedoeld gebruik
Gebruik dit buffervat alleen met zonnesystemen in combinatie met ge-
schikte cv-regelaars en geschikte cv-toestellen van de leverancier.
De warmtewisselaar en het zonnestation van dit buffervat zijn uitsluitend
bedoeld voor het gebruik met zonnesystemen met propyleenglycol-wa-
termengsels (koelvloeistof L of koelvloeistof LS). Gebruik met een ander
medium is niet toegestaan.
▶ Gebruik het buffervat uitsluitend voor het opwarmen van cv-water.
Een andere toepassing is niet voorgeschreven. Daaruit resulterende
schade valt niet onder de fabrieksgarantie.
SP 400 SHU-2
Gegevens betreffende het product | 3
2.2

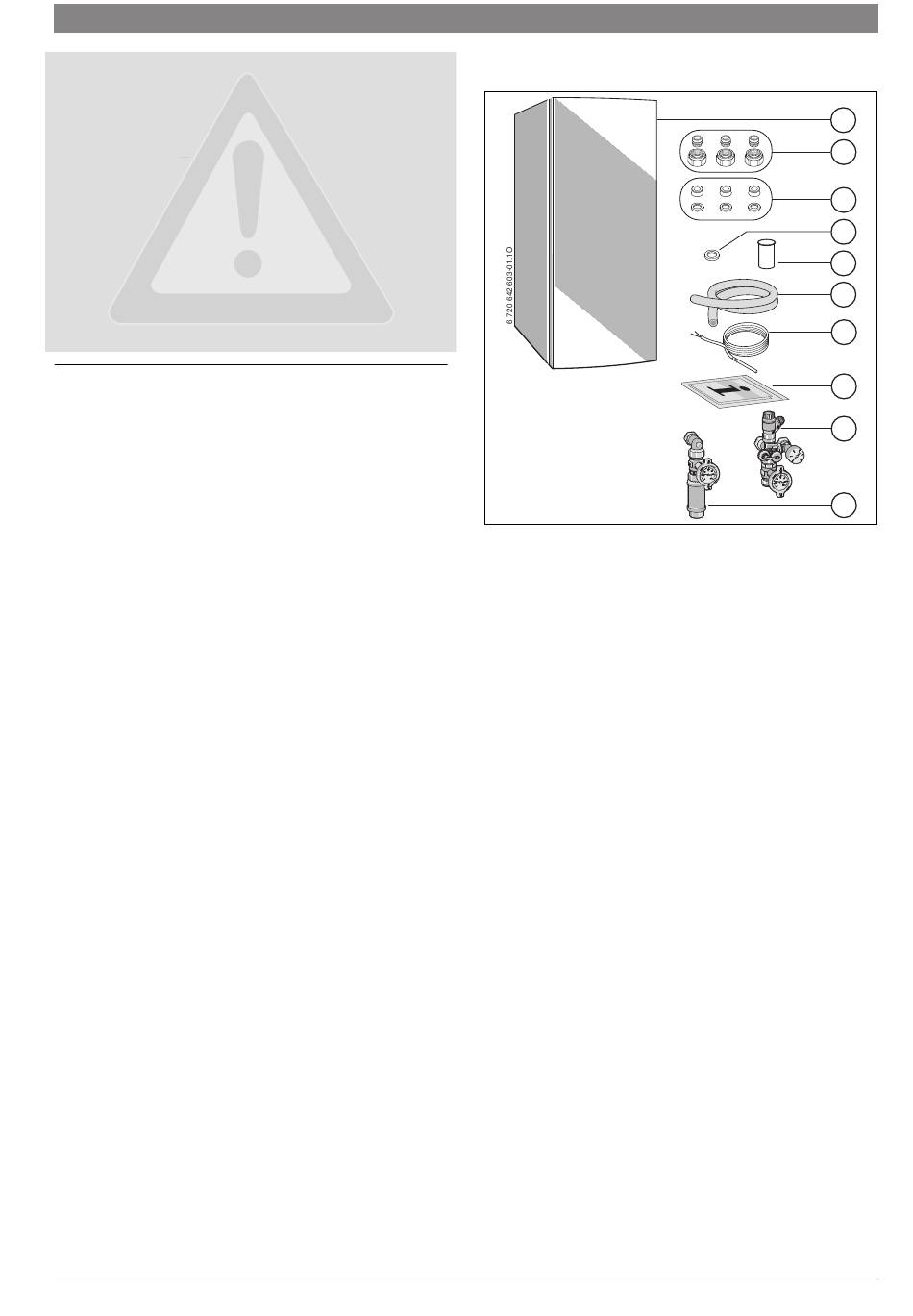

Leveringsomvang
Afb. 1
[1]
Buffervat
[2]
Klemkoppelingen Ø 15 mm
[3]
Adapter Ø 18 mm naar G¾ " met vlakke pakking
[4]
Vlakke pakking voor aanvoergroep boven
[5]
Steunhuls voor retourgroep boven
[6]
Afvoerleiding voor veiligheidsventiel 2 m lang
[7]
Collectortemperatuursensor (T
[8]
Opdruk
[9]
Retourgroep boven
[10] Aanvoergroep boven
2.3
Typeplaat
De typeplaat bevindt zich boven op de buffervatafdekking ( afb. 2,
[19], pagina 5).
Daar vindt u informatie over buffervat, bestelnummer, toelatingsgege-
vens en de gecodeerde fabricagedatum (FD).
2.4
Productbeschrijving
• Buffervat en mantel:
– Aan alle kanten hardschuimisolatie.
– Warmtewisselaar voor het zonnesysteem.
– Temperatuurgevoelige verdeling van het cv-water.
– Aftapkraan voor cv-water
– Ontluchtingsklep voor cv-water
– Temperatuurindicatie voor cv-water
– In hoogte verstelbare stelpoten voor verticale uitlijning van het buf-
fervat.
– De mantel bestaat uit bekleed plaatstaal. Met vervangbare zijdelen
en afneembare voorste afdekking.
• Voor de aansluiting op een geschikt cv-toestel:
– Gemonteerde temperatuursensor (TS
stekker.
– Verbindingskabel netaansluiting (230 V AC).
– BUS-verbinding (BUS).
• Voor de aansluiting op een kachel:
– Kachelaansluiting 1"
• Zonnemodule voor aansluiting van de zonne cv-wateropwarming.
1
2
3
4
5
6
7
8
9
10
)
1
) met verbindingskabel en
3
6 720 805 911 (2013/02)
