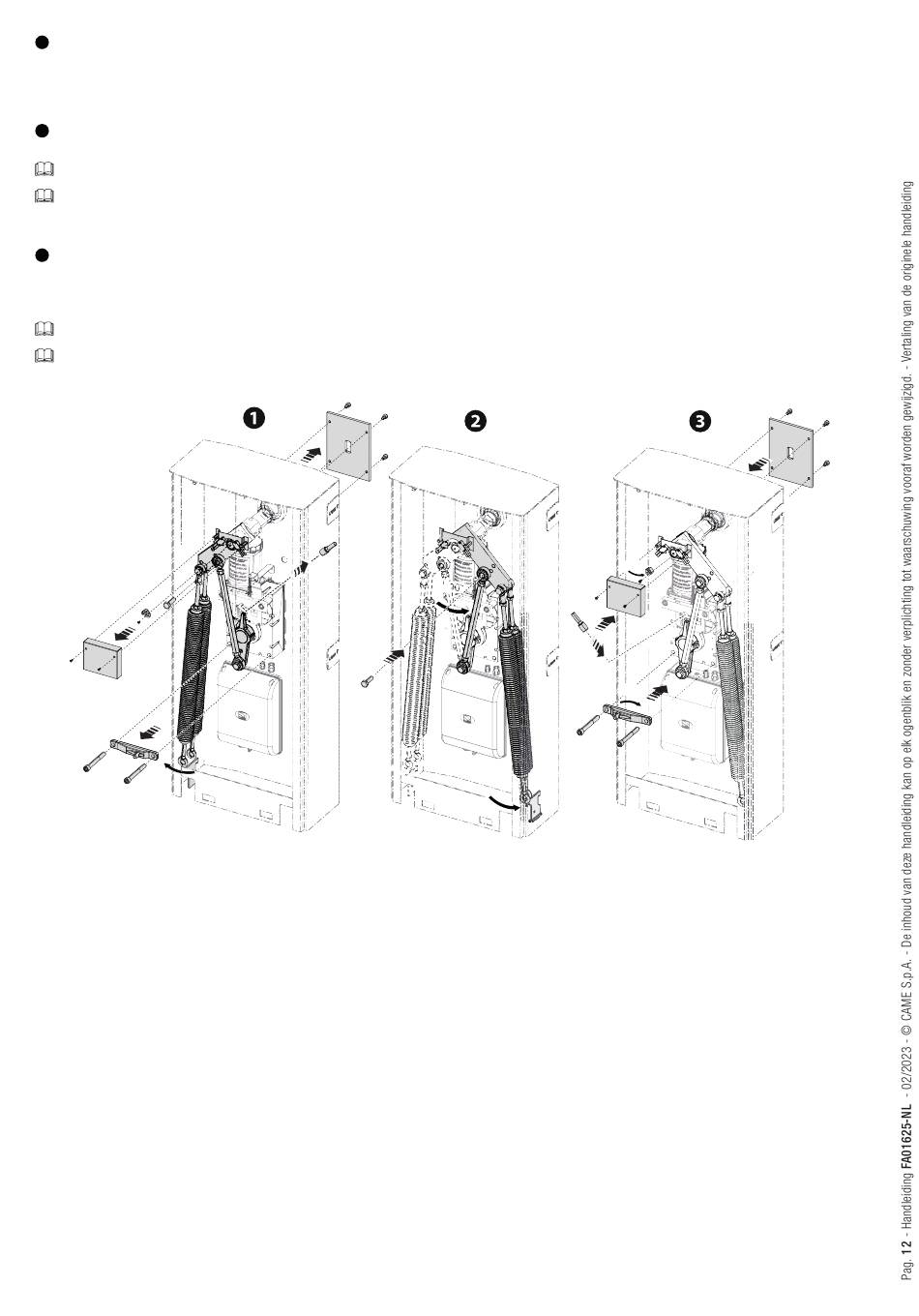

Verwijder de kap van de micro-eindschakelaar en verwijder het activeringsblok van de dipswitches.
Draai de bevestigingsplaat van de boom los.
Draai de bovenste mechanische stop en de zeskantschroef los. Verwijder de onderste mechanische stop door de desbetreffende schroeven los te draaien.
Draai beide balansveren los en maak ze los van de bevestigingsbeugel.
Koppel de overbrengingshendel los van de hendelarm door de desbetreffende schroef los te draaien.
2
Draai de motorarm 90°.
Draai de overbrengingshendel 90° en maak hem opnieuw vast met de schroef.
Draai tegen de wijzers van de klok in om de opening te wijzigen van links naar rechts.
Draai met de wijzers van de klok mee om de opening te wijzigen van rechts naar links.
Maak de mechanische veren opnieuw vast aan de beugel.
Vergrendel de motor.
3
Breng de bovenste mechanische stop en de zeskantschroef aan op de tegenovergestelde zijde.
Draai de onderste mechanische stop 180° en draai hem opnieuw vast.
Draai het activeringsblok van de microschakelaars 90° en draai het vast.
Breng de afdekking van de micro-eindaanslag en de bevestigingsplaat van de boom opnieuw aan.
Keer de verbindingskabels van de micro-eindschakelaars (FC - FA) en de motorfasen (M - N) op de schakelkast.
Als de slagboom reeds geïnstalleerd is, herhaal de handelingen om de boom in evenwicht te brengen en de punten van de mechanische eindaanslagen te
bepalen.
90°
180°
90°
