Afmetingen - Came G6000 Installatiehandleiding
Automatische slagbomen
Inhoudsopgave

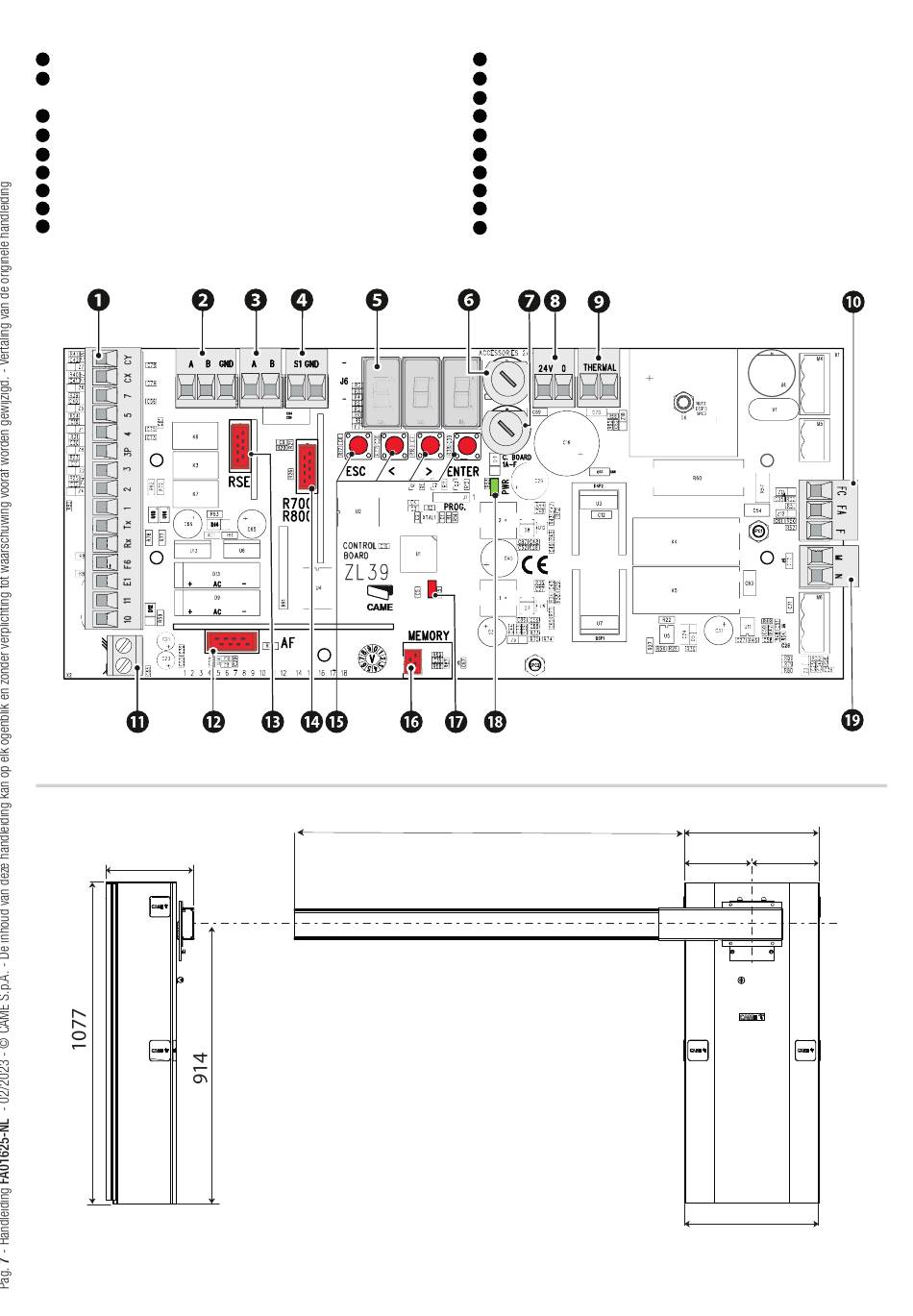

Printplaat ZL39B
1
Klemmenbord voor de aansluiting van de bedieningen en beveiligingen
2
Klemmenbord behorend bij de connector RSE voor synchrone of afwisselende
aansluiting of CRP-aansluiting
3
Klemmenbord voor de aansluiting van het codeklavier
4
Klemmenbord voor de aansluiting van de transponderlezer
5
Display
6
Zekering voor de uitrustingen
7
Zekering voor de printplaat
8
Klemmenbord voor de aansluiting van de transformator
9
Klemmenbord voor de aansluiting van de thermische beveiliging van de
transformator
Afmetingen
295
10
Klemmenbord voor micro-eindschakelaars
11
Klemmenbord voor de aansluiting van de antenne
12
Connector voor de rf-insteekkaart (AF)
13
Connector voor RSE-kaart
14
Connector voor decoderingskaart R700 of R800
15
Programmeringstoetsen
16
Connector voor memory roll-kaart
17
Indicatieled programmeringsstatus
18
Led die de aanwezigheid van spanning aangeeft
19
Klemmenbord voor de motorvoeding
max. 6500
450
225
225
460
