CAME G6000 Installatiehandleiding pagina 19
Automatische slagbomen
Inhoudsopgave

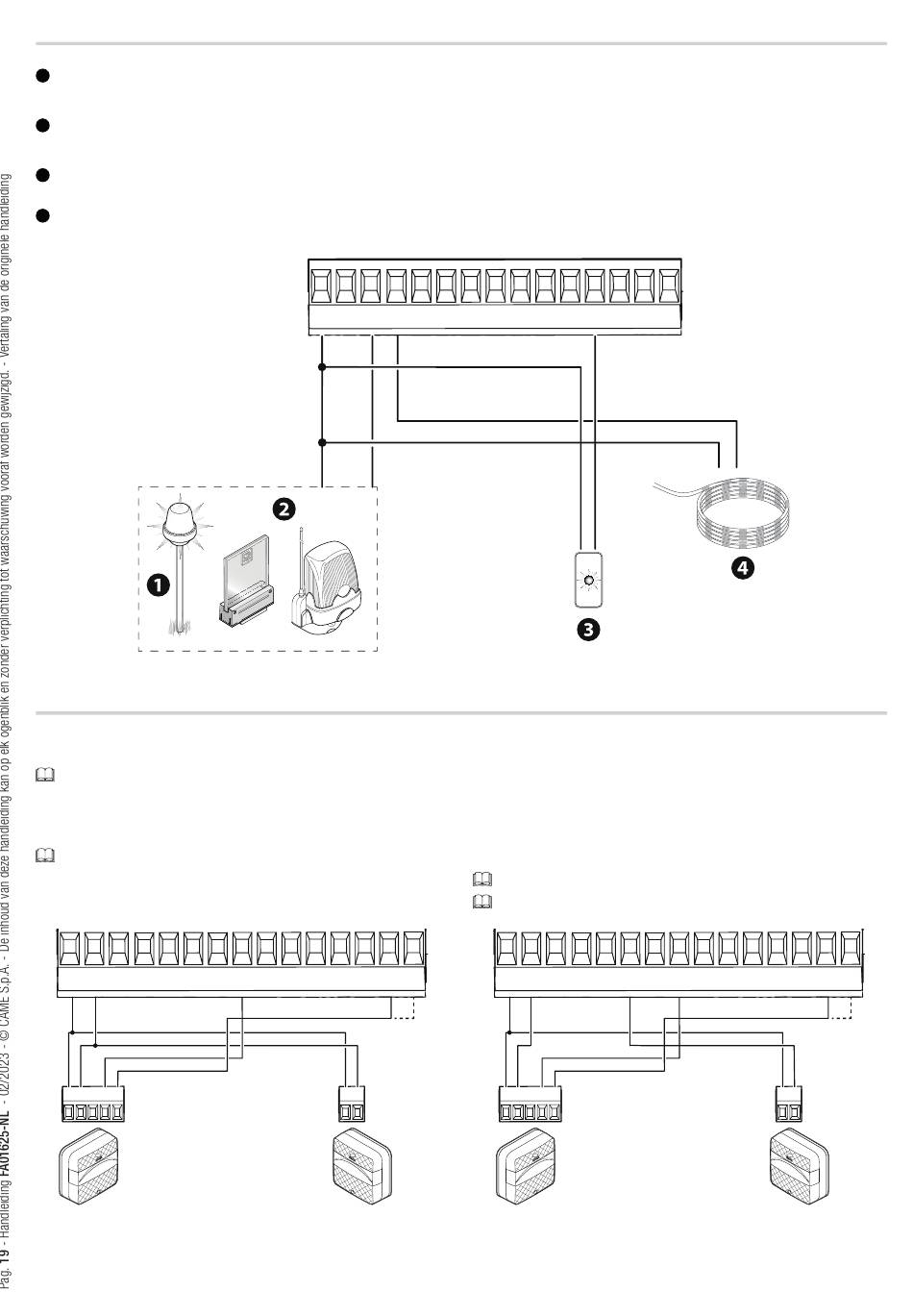

Signaleringsapparatuur
1
Extra lamp
Voor een betere verlichting van de bewegingsruimte.
2
Extra knipperlicht
Knippert tijdens het openen en sluiten van de automatisering.
3
Lampje automatiseringsstatus
Geef de status van de automatisering aan.
4
Lichtsnoer
Knippert tijdens het openen en sluiten van de automatisering.
1
Veiligheidsapparatuur
Sluit de veiligheidsuitrustingen aan de ingangen CX en/of CY aan.
Configureer tijdens de programmering het type actie dat moet worden uitgevoerd door het aan de ingang aangesloten apparaat.
Als de contacten CX en CY niet worden gebruikt, moeten ze tijdens de programmering worden gedeactiveerd.
Fotocellen DELTA
Standaardaansluiting
Er kunnen meerdere paren fotocellen worden aangesloten.
10 11 E1 E6 Rx Tx
+
-
10
11 NO C NC
RX
10 11 E1 E6 Rx Tx
1
2
3
3P 4
5
7
CX
+
-
10
11
TX
1
2
3
3P 4
3
Fotocellen DELTA
Aansluiting met veiligheidstest
Er kunnen meerdere paren fotocellen worden aangesloten.
Zie functie [F5] veiligheidstest.
CY
10 11 E1 E6 Rx Tx
+
-
10
11 NO C NC
RX
5
7
CX
CY
1
2
3
3P 4
5
7
CX
CY
+
-
10
11
TX
