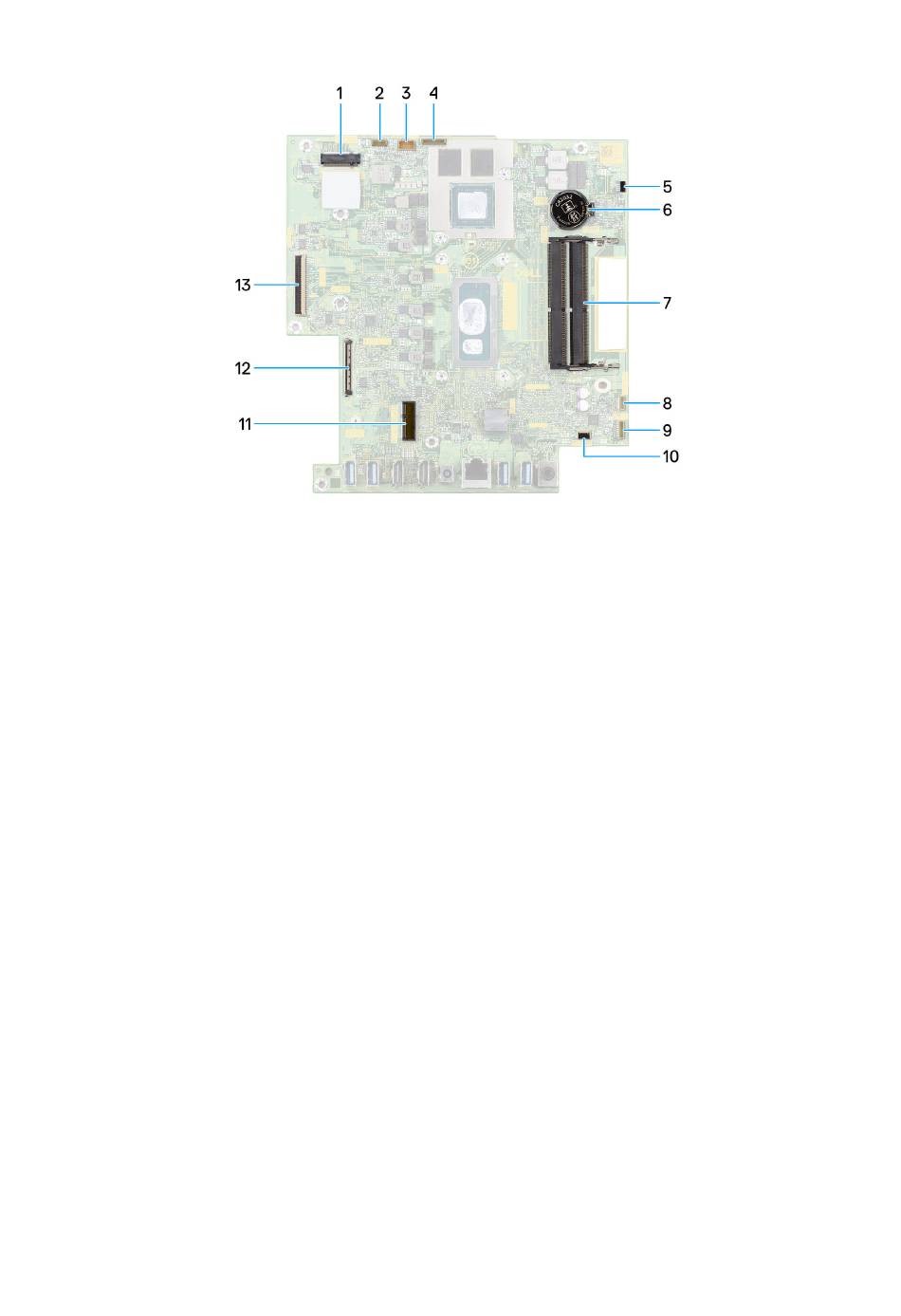

Afbeelding 51. Systeemkaartconnectoren
1. Slot voor SSD (M.2 PCIe SSD)
2. Kabelconnector van het touchscreen (optioneel) (TOUCH)
3. Connector van camerakabel (WEBCAM)
4. Kabelconnector van de achtergrondverlichting (BL)
5. Connector van de ventilatorkabel (FAN1)
6. Knoopcelbatterij (RTC)
7. Geheugenmodule-sleuven (DIMM2, DIMM1)
8. Connector van de kabel voor de luidspreker (SPK1)
9. Kabelconnector van de microfoonmodule (DMIC1)
10. Connector van de kabel van de mediakaartlezer (SD-kaart)
11. Slot voor de draadloze kaart (M.2 WLAN)
12. Kabelconnector van de aan-uitknopkaart (TYPE-C)
13. Connector van beeldschermkabel (LVDS)
De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de verwijderingsprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
