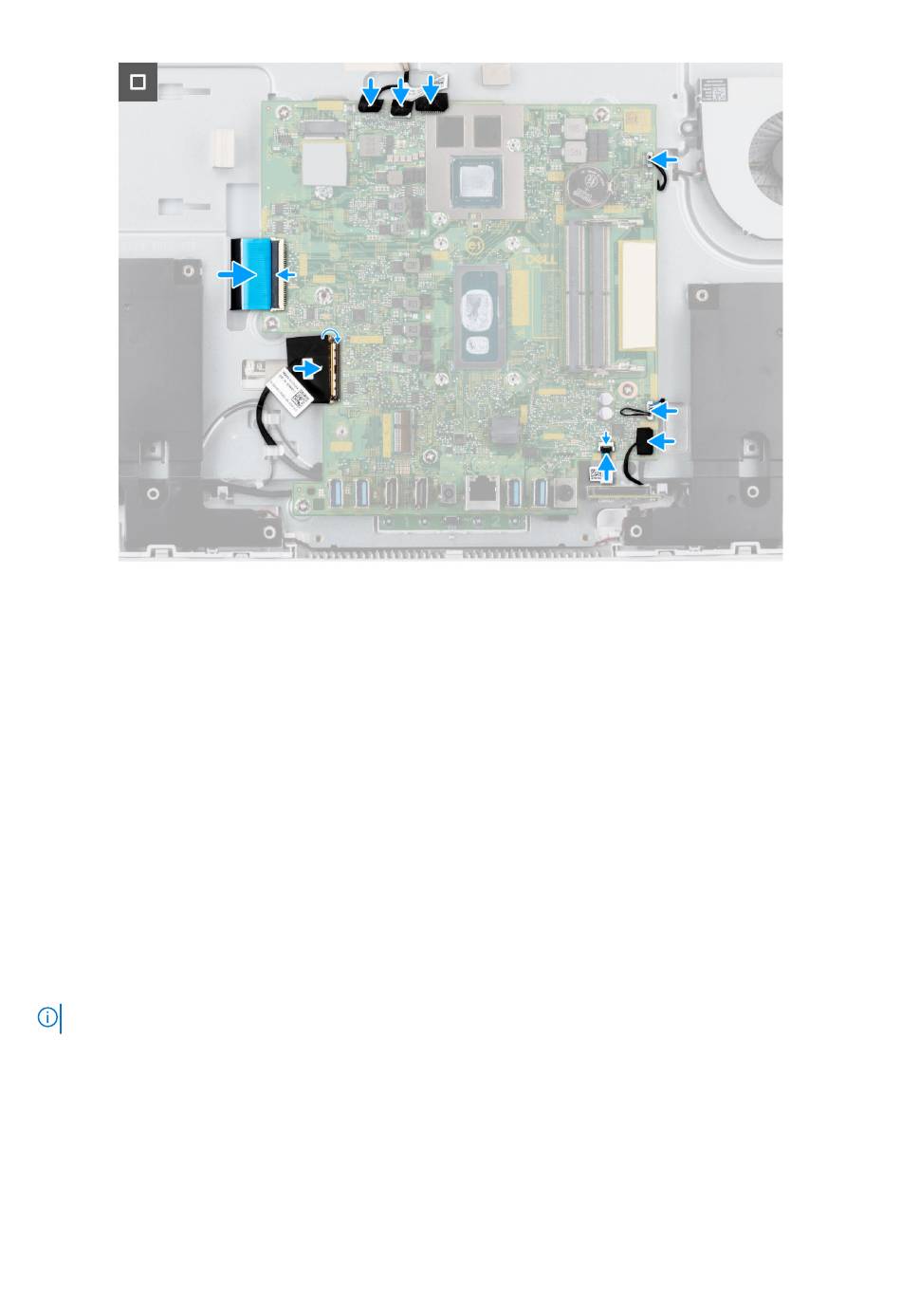

Afbeelding 56. De systeemkaart plaatsen
Stappen
1. Plaats de systeemkaart op de basis van de beeldschermeenheid.
2. Lijn de schroefgaten in de systeemkaart uit met de schroefgaten in de onderzijde van de basis van de beeldschermeenheid.
3. Plaats de zes schroeven (M3x5) terug waarmee de systeemkaart is bevestigd aan de basis van de beeldschermeenheid.
4. Plaats de schroefbevestiging (M3x4) van de SSD terug waarmee de systeemkaart aan de basis van de beeldschermeenheid wordt
bevestigd.
5. Sluit de beeldschermkabel aan op de connector (LVDS) op de systeemkaart en sluit de vergrendeling om de kabel vast te zetten.
6. Koppel de kabel van de aan-uitknopkaart aan de connector (TYPE-C) op de systeemkaart en sluit de vergrendeling om de kabel vast te
zetten.
7. Schuif de kabel van de mediakaartlezer in de connector (SD-kaart) op het moederbord en sluit de vergrendeling om de kabel vast te
zetten.
8. Sluit de kabel van de microfoonmodule aan op de connector (DMIC1) op de systeemkaart.
9. Sluit de luidsprekerkabel aan op de connector (SPK1) op de systeemkaart.
10. Sluit de ventilatorkabel aan op de connector (FAN1) op de systeemkaart.
11. Sluit de kabel voor achtergrondverlichting aan op de connector (BL) op de systeemkaart.
12. Sluit de kabel van de IR-camera aan op de connector (WEBCAM) op de systeemkaart.
13. Sluit de touchscreenkabel aan op de connector (TOUCH) op de systeemkaart.
OPMERKING:
Deze kabel is alleen beschikbaar op computers die aanraakopties ondersteunen.
Vervolgstappen
1. Installeer de
geïntegreerde koelplaat
2. Plaats de
M.2 2230
SSD.
3. Plaats de
draadloze
kaart.
4. Plaats de geheugenmodule.
5. Plaats het systeemkaartschild.
6. Installeer de I/O-afdekplaat.
7. Installeer het achterpaneel.
82
