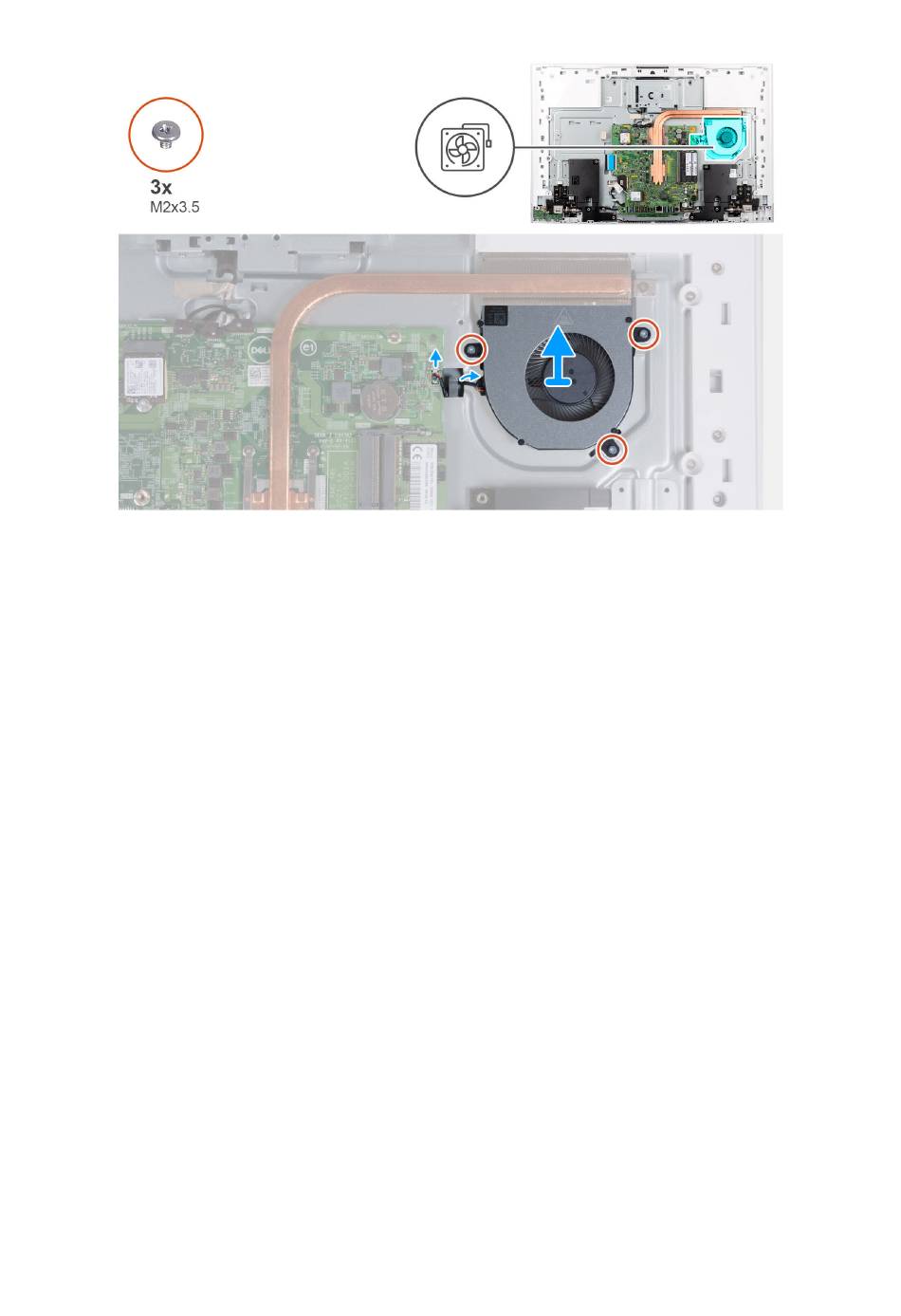

Afbeelding 37. De ventilator verwijderen
Stappen
1. Koppel de ventilatorkabel los van de connector (FAN1) op de systeemkaart.
2. Verwijder de ventilatorkabel uit het routeringspunt op de basis van het beeldscherm.
3. Verwijder de drie schroeven (M2x3.5) waarmee de ventilator op de basis van de beeldschermeenheid is bevestigd.
4. Til de ventilator samen met de kabel van de basis van het beeldscherm.
De ventilator installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de ventilator aan en biedt een visuele weergave van de plaatsingsprocedure.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
61
