Middelste frame
Het middelste frame verwijderen
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de I/O-afdekplaat.
5. Verwijder de
afdekplaat van de systeemkaart.
6. Verwijder de mediakaartlezer.
7. Verwijder de ventilator.
8. Verwijder de geheugenmodule.
9. Verwijder de
draadloze
10. Verwijder de
eenheid van de intrekbare
11. Verwijder de
M.2 2230
12. Verwijder de
geïntegreerde koelplaat
13. Verwijder de
systeemkaart.
14. Verwijder de luidsprekers.
15. Verwijder de microfoons.
16. Verwijder de standaardscharnieren.
17. Verwijder de
aan-uitknopkaart met
18. Verwijder het beeldschermpaneel.
Over deze taak

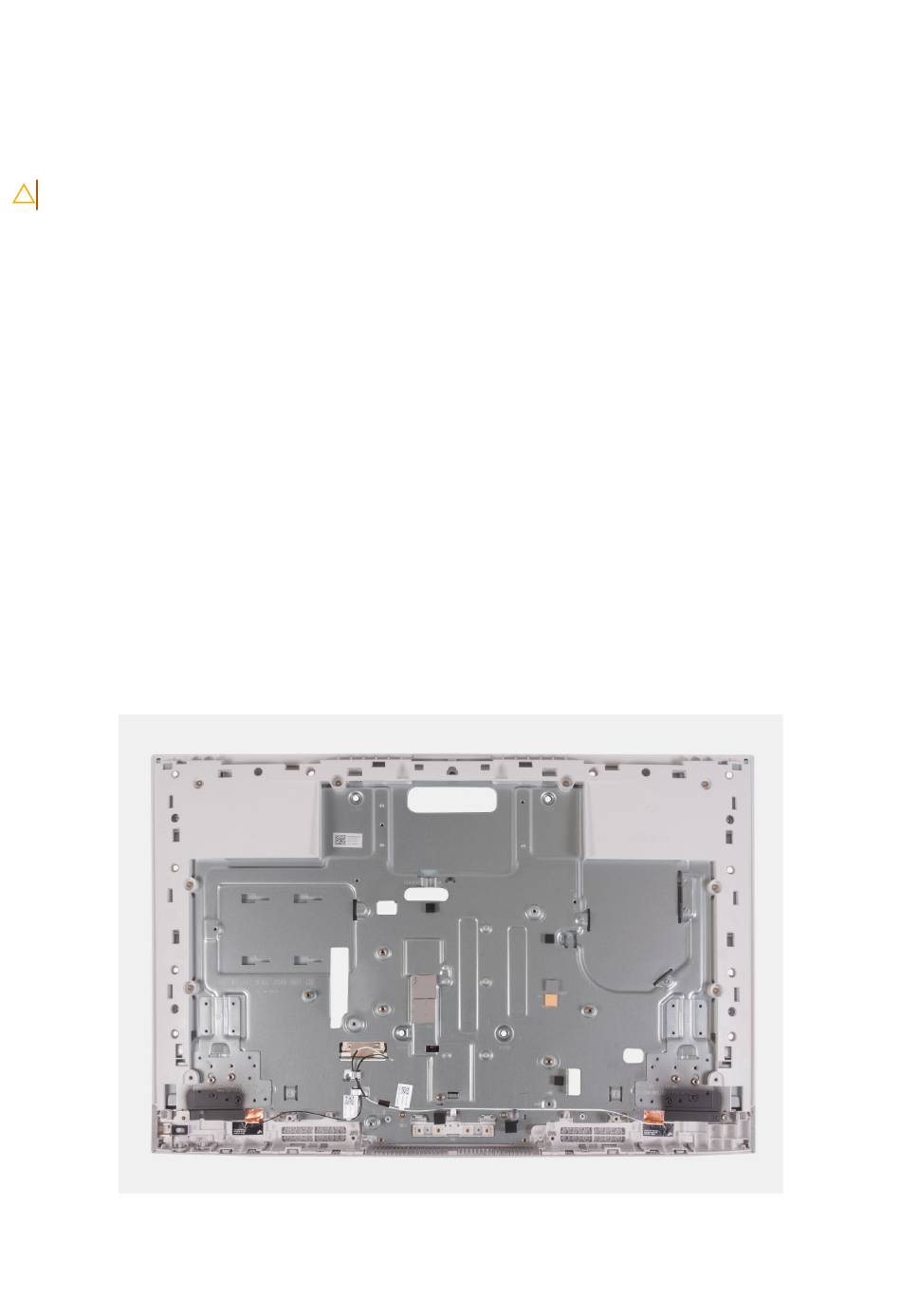

De volgende afbeelding geeft de locatie van het middelste frame weer en biedt een visuele weergave van de verwijderingsprocedure.
Afbeelding 65. Het middelste frame verwijderen
92
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
kaart.
camera.
SSD.
of
afzonderlijke koelplaat
USB.
werken.
afhankelijk van welke van toepassing is.
