Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

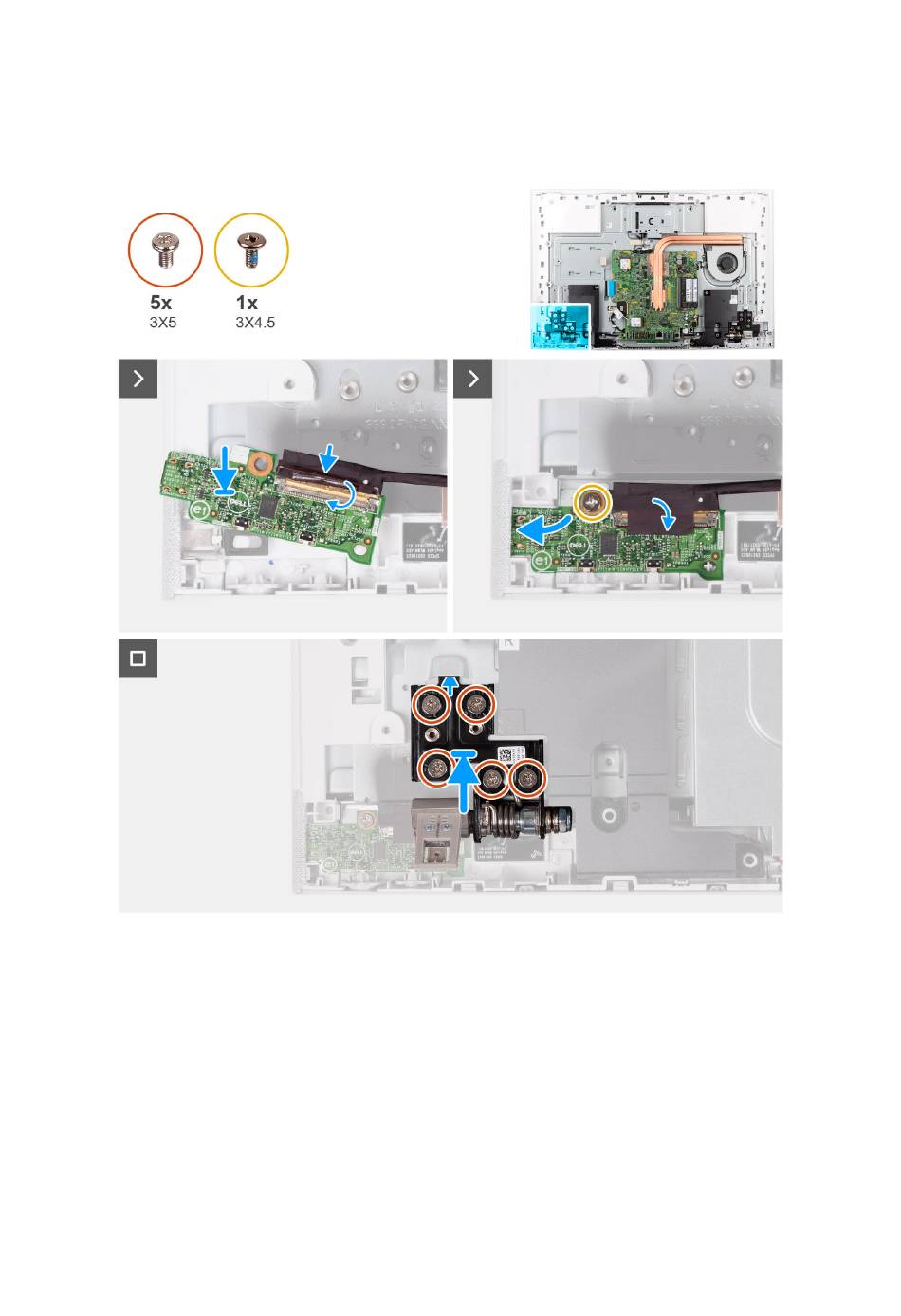

De volgende afbeelding geeft de locatie van de aan-uitknopkaart met USB aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 50. De aan-uitknopkaart met USB plaatsen
Stappen
1. Sluit de kabel van de aan-uitknopkaart aan op de connector (TYPE-C) op de aan-uitknopkaart en sluit de vergrendeling om de kabel
vast te zetten.
2. Gebruik de uitlijnlipjes ter referentie om de aan-uitknopkaart uit te lijnen en in het slot op de basis van de beeldschermeenheid te
plaatsen.
3. Vervang de schroef (M3x5) waarmee de aan-uitknopkaart aan de basis van het beeldscherm wordt bevestigd.
4. Breng de tape aan waarmee de kabel van de aan-uitknopkaart aan de aan-uitknopkaart wordt bevestigd.
5. Lijn het linker standaardscharnier uit en plaats deze op de basis van de beeldschermeenheid.
6. Plaats de vijf schroeven (M3x4.5) terug waarmee het linker standaardscharnier aan de basis van de beeldschermeenheid wordt
bevestigd.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
75
