2 Lees zeker het label over het omgaan met de unit op de
hoeksteun van de verpakking van de voorkant.

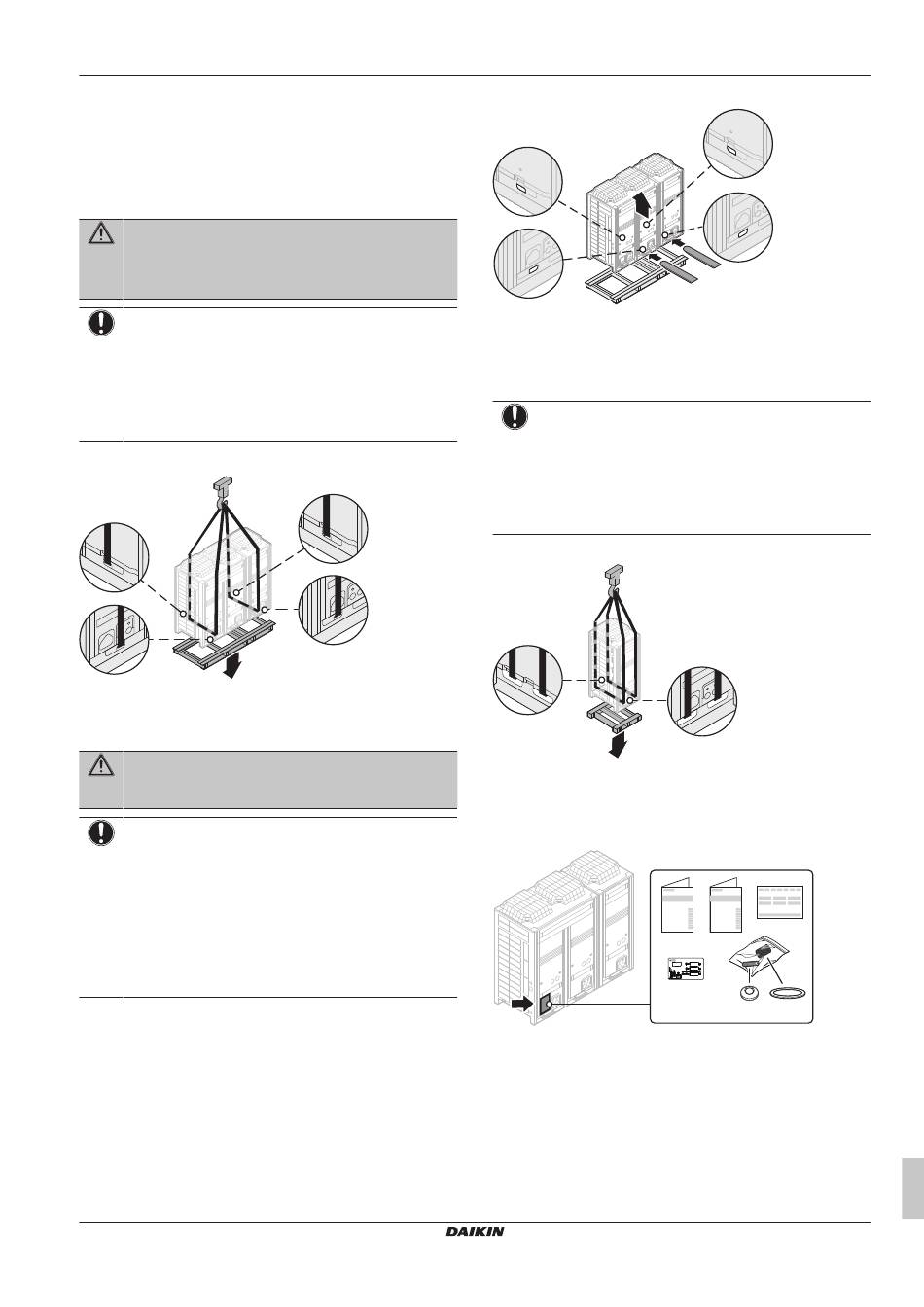

3 De buitenunit kan op 2 manieren worden opgetild.
▪ met een kraan en 2 draagbanden van minstens 8 m lang zoals
hieronder afgebeeld. Gebruik altijd beschermstukken om te
voorkomen dat de draagbanden de unit beschadigen en houd ook
rekening met het zwaartepunt van de unit.
WAARSCHUWING
Gebruik de middelste opening van de buitenunit NIET om
de draagbanden vast te maken.
Gebruik ALTIJD de buitenste openingen.
OPMERKING
▪ Gebruik een draagband die het gewicht van de unit
goed kan dragen.
▪ Breng een bescherming aan tussen de behuizing en de
draagbanden.
▪ De breedte van de gaten voor draagbanden in de
buitenunit is 70 mm.
Buitenunit
▪ Bij gebruik van een vorkheftruk, steek de armen van de
vorkheftruck door de middelste en de buitenste rechteropening
aan de onderkant van de unit zoals hieronder afgebeeld.
WAARSCHUWING
Gebruik de buitenste linkeropening van de buitenunit NIET
om de unit op te heffen met een vorkheftruck.
OPMERKING
Voorzorgsmaatregelen bij het optillen van de buitenunit
met een vorkheftruck
▪ Doe een doek rond de armen van de vorkheftruck om
de unit niet te beschadigen. Schade aan de lak van de
unit vermindert de anti-corrosiebescherming.
▪ In geval van schade, ontbraam en lak de randen en de
delen rond de gaten met een corrosiewerend product/
reparatieverf om roestvorming na het hanteren van de
unit te voorkomen.
LRYEN10A + LRNUN5A
CO₂ Conveni-Pack buitenunit en capacity up unit
4P605461-1E – 2024.12
Buitenunit
4 Hijs de capacity up unit op met een kraan en 2 draagbanden
van minstens 8 m lang zoals hieronder afgebeeld. Gebruik altijd
beschermstukken om te voorkomen dat de draagbanden de
unit beschadigen en houd ook rekening met het zwaartepunt
van de unit.
OPMERKING
▪ Gebruik een draagband die het gewicht van de unit
goed kan dragen.
▪ Breng een bescherming aan tussen de behuizing en de
draagbanden.
▪ De breedte van de gaten voor draagbanden in de
buitenunit is 70 mm.
Capacity up unit
10.1.4
Om de toebehoren van de buitenunit uit te
nemen
Buitenunit
a
Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
b
Montagehandleiding en gebruiksaanwijzing
c
Conformiteitsverklaring
d
Label hoeveelheid koelmiddel
e
Koperen pakkingen voor afsluiterdeksels (15×)
f
Koperen pakkingen voor servicepoortdeksels (15×)
Montagehandleiding en gebruiksaanwijzing
10 Over de doos
c
a
b
RXXX
GWP: XXX
d
e
f
15
