Over de units en opties
11.1
Over de buitenunit
Deze montagehandleiding heeft betrekking op de buitenunit en de
optionele capacity up unit.
Deze units zijn ontworpen voor installatie buitenshuis en zijn bedoeld
voor toepassingen met lucht-lucht verwarmen, koelen en koeling.
OPMERKING
Deze units (LRYEN10* en LRNUN5*) zijn slechts delen
van een airconditionersysteem, en voldoen aan de
vereisten voor deelunits van de Internationale Standaard
IEC 60335-2-40:2018. Zodoende mogen zij ALLEEN
worden aangesloten op andere units die voldoen aan de
overeenkomstige vereisten voor deelunits van deze
Internationale Standaard.
Algemene benaming en productnaam
In deze handleiding gebruiken we de volgende benamingen:
Algemene naam
Buitenunit
Capacity up unit
Temperatuurbereik
Koeling
Buitentemperat
–
uur
20~43°C droge
(a)
bol
Binnentemperat
—
uur
(a)
Voor beperkingen voor lage belasting, zie 'Beperkingen voor
koeling' in de uitgebreide handleiding voor de installateur en de
gebruiker.
Montagehandleiding en gebruiksaanwijzing
16
Productnaam
LRYEN10A▲Y1▼
LRNUN5A▲Y1▼
Airconditionin
Airconditionin
g koelen
g verwarmen
–5~43°C droge
–20~16°C natte
bol
bol
14~24°C natte
15~27°C droge
bol
bol

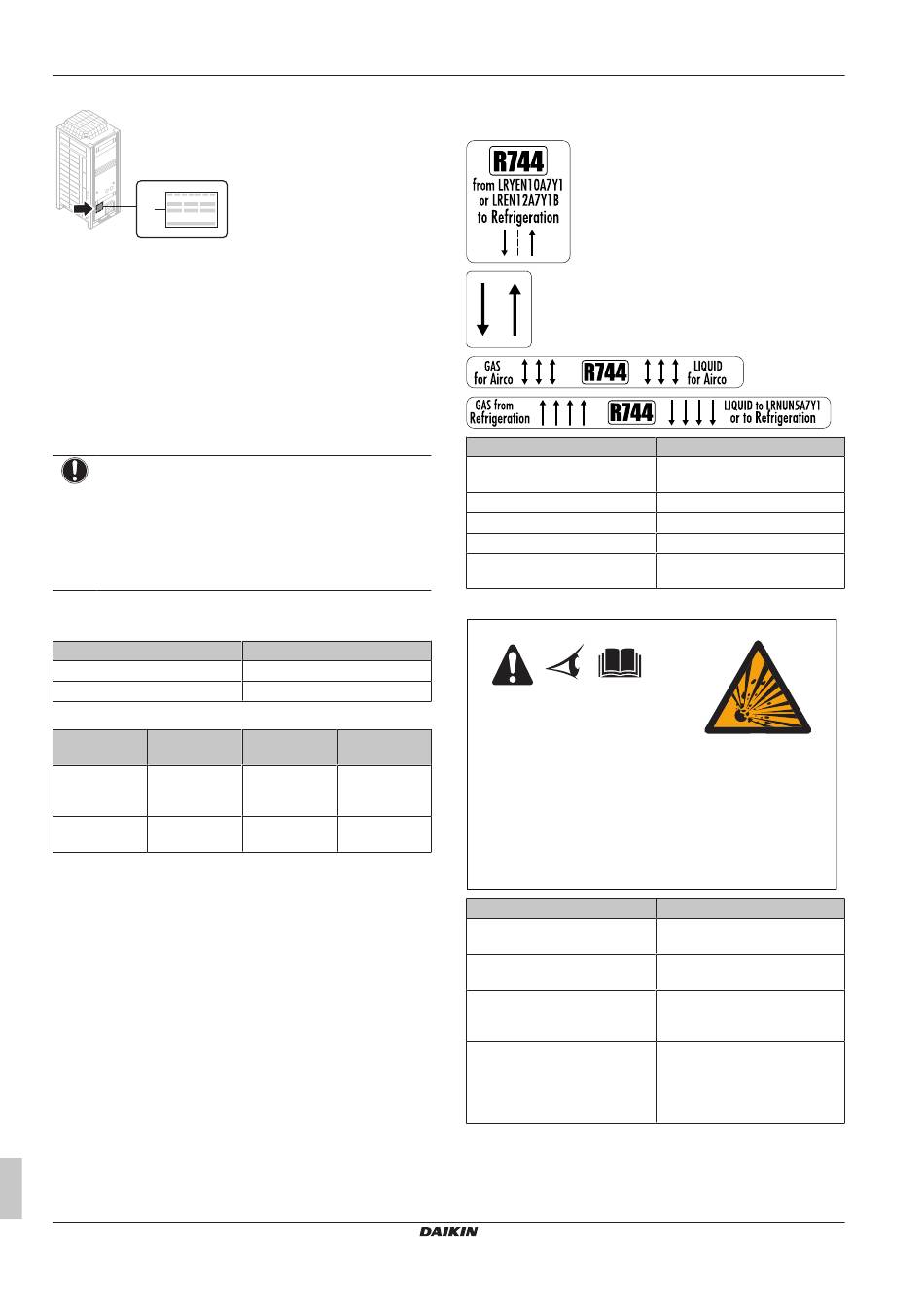

11.1.1
Labels op buitenunit
Label over stroomrichtingen
Tekst op waarschuwingslabel
from LRYEN10A7Y1 or
LREN12A7Y1B to Refrigeration
Gas for Airco
Liquid for Airco
Gas from Refrigeration
Liquid to LRNUN5A7Y1 or to
Refrigeration
Label over veiligheidsklep
WARNING
Unit is charged and under high pressure.
Check the pressure in the liquid receiver during
service.
Do NOT service the unit when the liquid receiver
pressure is higher than 86 bar g.
If refrigerant temperature is higher than 31°C
there is a possibility that the safety valve will
open during service or power shutdown.
Tekst op waarschuwingslabel
Unit is charged and under high
pressure.
Check the pressure in the liquid
receiver during service.
Do NOT service the unit when
the liquid receiver pressure is
higher than 86 bar g.
If refrigerant temperature is
higher than 31°C there is a
possibility that the safety valve
will open during service or power
shutdown.
Controleer de ingestelde druk van de veiligheidsklep aan de
lagedrukzijde van de koelkast om te zien of de temperatuur veilig is
voor service.
CO₂ Conveni-Pack buitenunit en capacity up unit
Vertaling
Van LRYEN10A7Y1 of
LREN12A7Y1B naar Koeling
Gas voor airco
Vloeistof voor airco
Gas van Koeling
Vloeistof naar LRNUN5A7Y1 of
naar Koeling
Vertaling
De unit is gevuld en staat onder
hoge druk.
Controleer de druk in het
vloeistofvat tijdens onderhoud.
Voer GEEN service uit aan de
unit als de druk in het vloeistofvat
hoger is dan 86 barg.
Bij een koelmiddeltemperatuur
van meer dan 31°C bestaat de
mogelijkheid dat de
veiligheidsklep opengaat tijdens
service of het uitschakelen.
LRYEN10A + LRNUN5A
4P605461-1E – 2024.12
