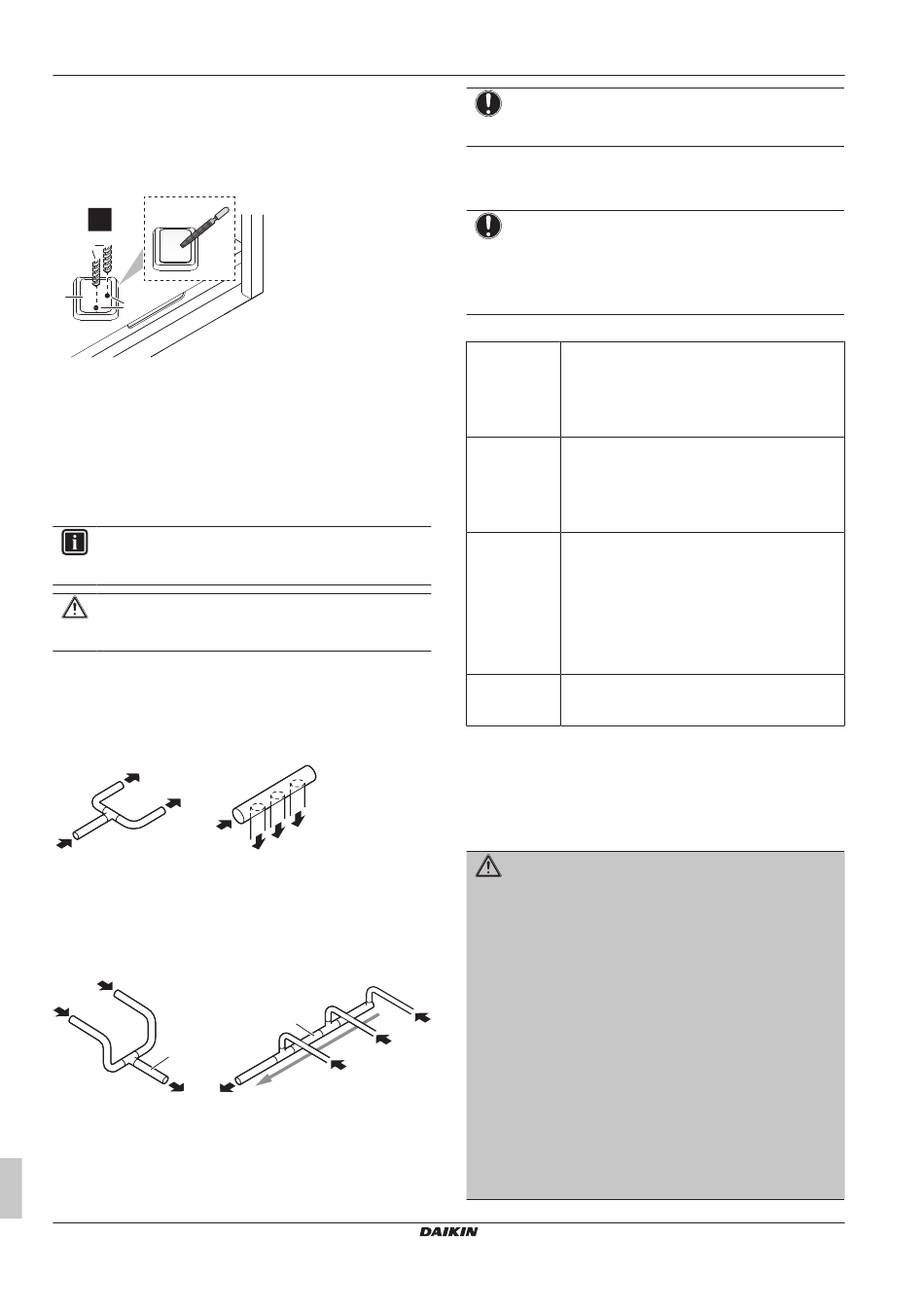

13 Installatie van de leidingen
a
Schroef
b
Zijpaneel
3 Gooi de plaat en de schroeven weg.
4 Open de uitbreekopening in de bodemplaat van de buitenunit.
Zie
"14.2
Richtlijnen
uitbreekopeningen" [ 4 35] voor meer informatie.
2×
b
a
c
a
Uitbreekplaat
b
Boor (Ø6 mm)
c
Hier boren
5 Snijd de dichtgedraaide leidingen af. Zie
leidingen
afsnijden" [ 4 27].
6 Sluit de gas- en vloeistofleiding van de airconditioning aan op
de buitenunit.
13.3.3
Richtlijnen voor aansluiten van T-stukken
INFORMATIE
De leidingverbindingen en fittingen moeten voldoen aan de
vereisten van EN 14276-2.
VOORZICHTIG
Gebruik ALTIJD K65 T-stukken voor het aftakken van
koelmiddel.
K65 T-stukken zijn lokaal te voorzien.
Vloeistofleiding
Tak altijd horizontaal af voor het aansluiten van aftakleidingen.
Tak bij gebruik van een verdeler altijd af naar beneden om
ongelijkmatig stromen van koelmiddel te voorkomen.
b
a
a
a
Van de buitenunits
b
Naar de binnenunits
Gasleiding
Tak altijd horizontaal af voor het aansluiten van aftakleidingen.
Leg de aftakleiding altijd hoger dan de hoofdleiding om te
voorkomen dat koelmiddelolie in de binnenunits stroomt.
a
c
b
b
a
Van de binnenunits
b
Naar de buitenunits
c
Hoofdkoelmiddelleiding
d
Aflopend
Montagehandleiding en gebruiksaanwijzing
30
bij
het
uitslaan
van
de
"13.3.1 Dichtgedraaide
b
c
a
a
d
OPMERKING
Voorkom schade door vorst of trillingen waar verbindingen
worden gebruikt op leidingen.
13.3.4
Richtlijnen bij de installatie van een
droger
OPMERKING
Gebruik de unit NIET zonder geïnstalleerde droger op de
vloeistofleiding van de koelingzijde. Mogelijk gevolg:
Zonder droger kan bij gebruik van de unit een verstopte
expansieklep of hydrolyse van de koelmiddelolie en de
koperen beplating van de compressor worden veroorzaakt.
Installeer een droger op de vloeistofleiding van de koelingzijde:
Drogertype
Watercapaciteit van druppels R744 bij 60°C: 200
Aanbevolen droger voor gebruik met transkritisch
CO
:
2
Voor LRYEN10*: GMC Refrigerazione type
CSR485CO2
Waar/hoe
Installeer de droger zo dicht mogelijk bij de
(a)
buitenunit.
Installeer de droger op de vloeistofleiding van de
koelingzijde.
Installeer de droger horizontaal.
Bij het braseren Volg de braseerinstructies in de handleiding van
de droger.
Verwijder het drogerdeksel net voor u gaat
braseren (om opname van vochtigheid te
voorkomen).
Repareer eventueel bij het braseren verbrande
drogerlak. Neem contact op met de fabrikant voor
meer informatie over de reparatielak.
Stroomrichting
Als op de droger een stroomrichting staat
aangegeven, installeer hem dan in de goede
richting.
(a)
Volg de instructies in de montagehandleiding van de droger.
13.3.5
Richtlijnen bij de installatie van
veiligheidskleppen
Houd bij de installatie van een veiligheidsklep altijd rekening met de
ontwerpdruk van het circuit. Zie
WAARSCHUWING
Afblazen van de veiligheidsklep van het vloeistofvat kan
ernstig letsel en/of schade veroorzaken (zie
Buitenunit" [ 4 51]):
van de leidingen:
▪ Voer NOOIT service uit aan de unit wanneer de druk
aan het vloeistofvat hoger is dan 86 barg. Als er
koelmiddel vrijkomt uit de veiligheidsklep, kan dit
ernstig
letsel
en/of
veiligheidsklep is geïnstalleerd om het vloeistofvat te
beschermen. De ingestelde druk van de veiligheidsklep
van het vloeistofvat kan 90 barg ±3% of 86 barg ±3%
zijn, afhankelijk van de veiligheidsklep in uw unit.
Controleer de ingestelde druk op het huis van de
veiligheidsklep.
▪ Als de druk hoger is dan de ingestelde druk, moet u
ALTIJD druk aflaten via de drukbeveiligingen alvorens
service uit te voeren.
▪ Installeer best een afblaasleiding op de veiligheidsklep.
▪ Wijzig de veiligheidsklep ALLEEN als het koelmiddel is
verwijderd.
CO₂ Conveni-Pack buitenunit en capacity up unit
leidingen" [ 4 11].
"5.3 Druk lokale
"19.1 Schema
schade
veroorzaken.
LRYEN10A + LRNUN5A
