2 Vacumeer de unit minstens 2 uur tot een meterdruk van –
0,1 MPa of minder.
3 Laat de unit meer dan 1 uur staan met een vacuümdruk van –
0,1 MPa of minder. Controleer op de vacuümmeter of de druk
niet stijgt. Een stijging van de druk wijst op een lek in het
systeem of achtergebleven vocht in de leidingen.
Ingeval van een lek
1 Spoor het lek op en repareer het.
2 Vacumeer hierna opnieuw volgens de hiervoor beschreven
procedure.
Ingeval van achtergebleven vocht
Wanneer de unit op een regenachtige dag werd geïnstalleerd, kan er
na een eerste keer vacuümdrogen nog vocht in de leidingen
achterblijven. Voer in dat geval de volgende procedure uit:
1 Breng het stikstofgas onder een druk van tot 0,05 MPa (om het
vacuüm te breken) en vacumeer gedurende minstens 2 uur.
2 Vacuümdroog de unit daarna minstens 1 uur tot –0,1 MPa of
minder.
3 Breek het vacuüm en vacuümdroog opnieuw als de druk geen –
0,1 MPa of minder bereikt.
4 Laat de unit meer dan 1 uur staan met een vacuümdruk van –
0,1 MPa of minder. Controleer op de vacuümmeter of de druk
niet stijgt.
13.5
Koelmiddelleiding isoleren
Na de lektest en het vacuümdrogen moeten de leidingen worden
geïsoleerd. Houd hierbij rekening met de volgende punten:
▪ Isoleer altijd de vloeistof- en de gasleidingen (voor alle units).
▪ Gebruik hittebestendig polyethyleenschuim dat bestand is tegen
een temperatuur van 70°C voor:
▪ alle vloeistofleidingen aan zowel de airconditioner- als de
koelingzijde.
▪ gasleidingen aan de koelingzijde.
▪ Gebruik hittebestendig polyethyleenschuim dat bestand is tegen
een temperatuur van 120°C voor de gasleidingen aan de
airconditionerzijde.
Isolatiedikte
Houd rekening met de volgende punten bij de bepaling van de
isolatiedikte:
Leiding
Stand
Vloeistofleiding
Koeling
Airconditioner
Gasleiding
Koeling
Airconditioner
Afhankelijk van de lokale weersomstandigheden, kan dikkere isolatie
vereist zijn. Als de omgevingstemperatuur boven 30°C stijgt en de
vochtigheid boven 80%.
▪ Gebruik vloeistofleidingen die ≥5 mm dikker zijn.
▪ Gebruik gasleidingen die ≥20 mm dikker zijn.

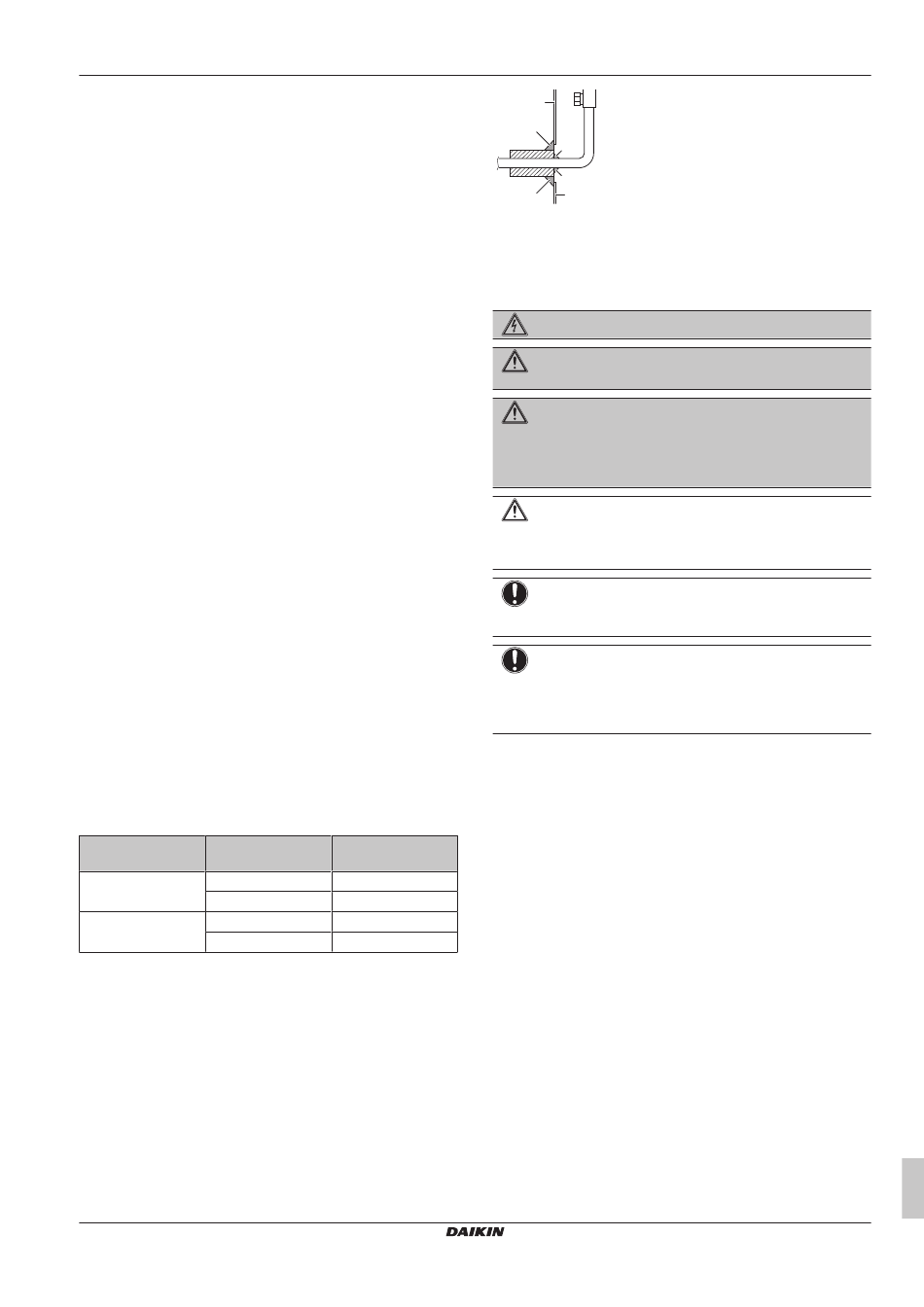

Isolatie afdichten
Breng afdichting aan tussen de isolatie en het voorpaneel van de
unit om te voorkomen dat er water of condenswater in de unit
terechtkomt.
LRYEN10A + LRNUN5A
CO₂ Conveni-Pack buitenunit en capacity up unit
4P605461-1E – 2024.12
14
Minimumtemperatu
ur tijdens werking
0°C
20°C
–20°C
0°C
14 Elektrische installatie
b
a
a
a
b
a
a
Afdichtingsmateriaal
b
Voorpaneel
Elektrische installatie
GEVAAR: RISICO OP ELEKTROCUTIE
WAARSCHUWING
Gebruik voor de stroomkabels ALTIJD meeraderige kabel.
WAARSCHUWING
Als het netsnoer beschadigd is, MOET de fabrikant, zijn
vertegenwoordiger,
zijn
servicevertegenwoordiger
gelijkaardige bevoegde personen het snoer vervangen om
een gevaarlijke situatie te voorkomen.
VOORZICHTIG
Deze apparatuur is NIET bedoeld voor gebruik op
residentiële locaties en garandeert GEEN afdoende
bescherming van de radio-ontvangst op dergelijke locaties.
OPMERKING
De afstand tussen de kabels voor hoge spanning en deze
voor lage spanning moet minstens 50 mm bedragen.
OPMERKING
Als het toestel op minder dan 30 m van een residentiële
locatie wordt geïnstalleerd, MOET de professionele
installateur een evaluatie maken van de EMC-situatie voor
over te gaan tot de installatie.
Montagehandleiding en gebruiksaanwijzing
of
33
