Servicepoortdeksel
b
Koperen pakking
c
Klepdeksel

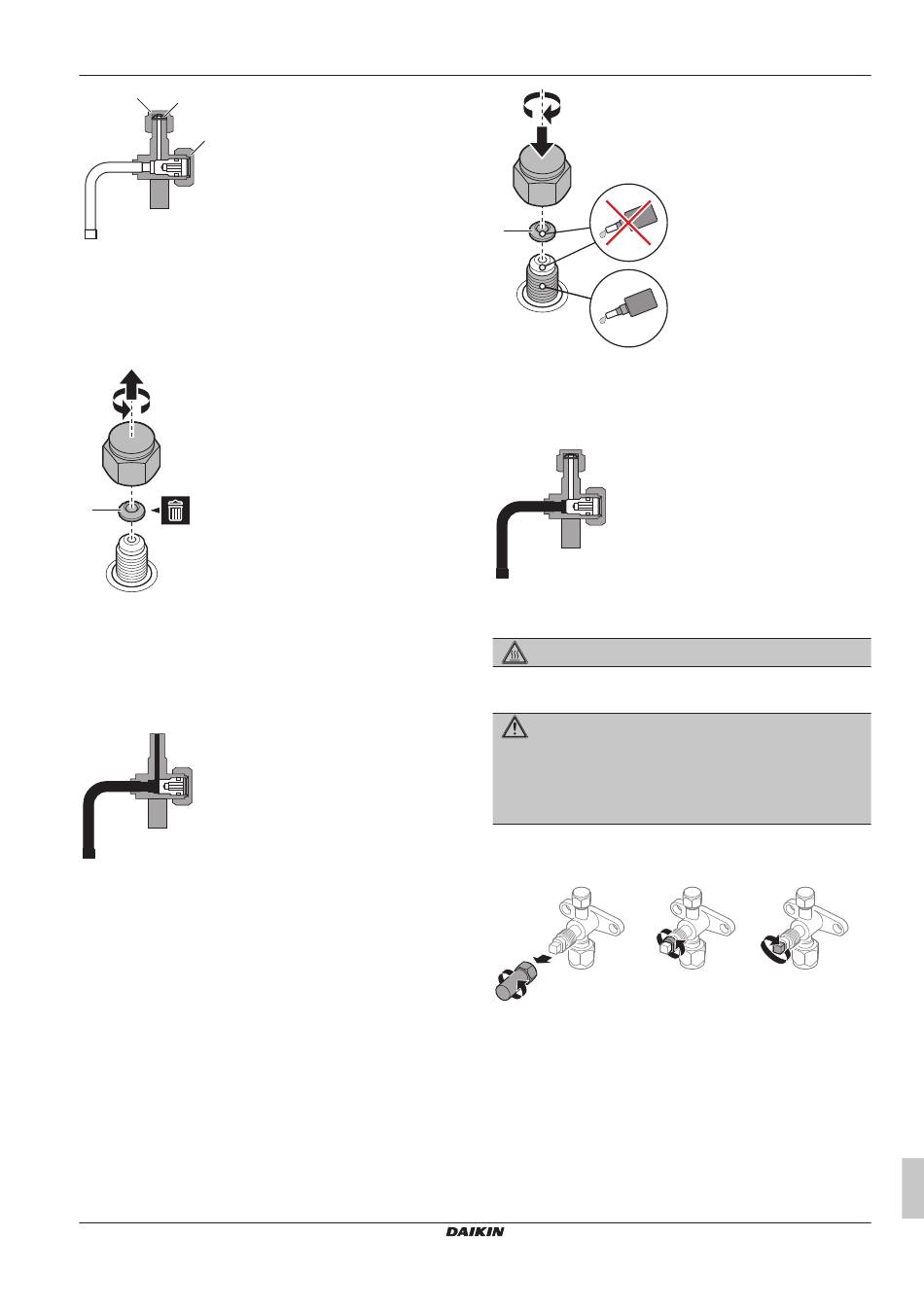

Servicepoort openen
1 Verwijder het servicepoortdeksel met 2 moersleutels en
verwijder de koperen pakking.
a
a
Koperen pakking
2 Sluit de vulpoort aan op de servicepoort.
3 Verwijder het klepdeksel met 2 moersleutels.
4 Breng een zeskantsleutel in (4 mm).
5 Draai zover u kunt linksom met de zeskantsleutel.
Resultaat: De servicepoort is volledig open.
Servicepoort sluiten
1 Breng een zeskantsleutel in (4 mm).
2 Draai zover u kunt rechtsom met de zeskantsleutel.
3 Draai het klepdeksel vast met 2 moersleutels. Breng
schroefborgmiddel of siliconen afdichtmiddel aan bij het
vastdraaien.
4 Voeg een nieuwe koperen pakking toe.
5 Breng
bij
het
aanbrengen
schroefborgmiddel of siliconen afdichtmiddel aan op de
schroefdraad.
Anders
kan
binnendringen en bevriezen tussen de schroefdraad. Daardoor
kan er koelmiddel gaan lekken en kan het servicepoortdeksel
afbreken.
LRYEN10A + LRNUN5A
CO₂ Conveni-Pack buitenunit en capacity up unit
4P605461-1E – 2024.12
van
het
servicepoortdeksel
er
vocht
en
condenswater
13 Installatie van de leidingen
a
b
a
Nieuwe koperen pakking
b
Schroefborgmiddel of siliconen afdichtmiddel op
schroefdraad
6 Draai het deksel van de serviceklep vast met 2 moersleutels.
Resultaat: De servicepoort is volledig gesloten.
13.3
Koelmiddelleiding aansluiten
GEVAAR: RISICO OP BRANDWONDEN
13.3.1
Dichtgedraaide leidingen afsnijden
WAARSCHUWING
Gas of olie die nog overblijft in de afsluiter kan de
dichtgedraaide leiding wegblazen.
Als deze instructies NIET goed worden nageleefd, kan er
schade aan voorwerpen of persoonlijk letsel ontstaan
(afhankelijk van de omstandigheden kan dit ernstig zijn).
1 Open het afsluiterdeksel, ontgrendel de klep en controleer of ze
dicht is.
1
1
Verwijder het klepdeksel met 2 moersleutels (linksom).
2
Draai de pakkinghouder 1/8 tot 1/2 draai linksom los.
3
Sluit de klep (rechtsom).
2 Open langzaam het servicepoortdeksel en controleer of alle
druk weg is.
3 Draai de klepkern geleidelijk losser om te controleren of alle
druk weg is.
4 Snijd het onderste deel van de leidingen van de gas- en
vloeistofafsluiters af op de zwarte streep. Gebruik alleen gepast
gereedschap, zoals een pijpensnijder of een kniptang.
Montagehandleiding en gebruiksaanwijzing
2
3
