4 - INSTELLEN VAN DE PRO-DIALOG-PLUS
REGELING

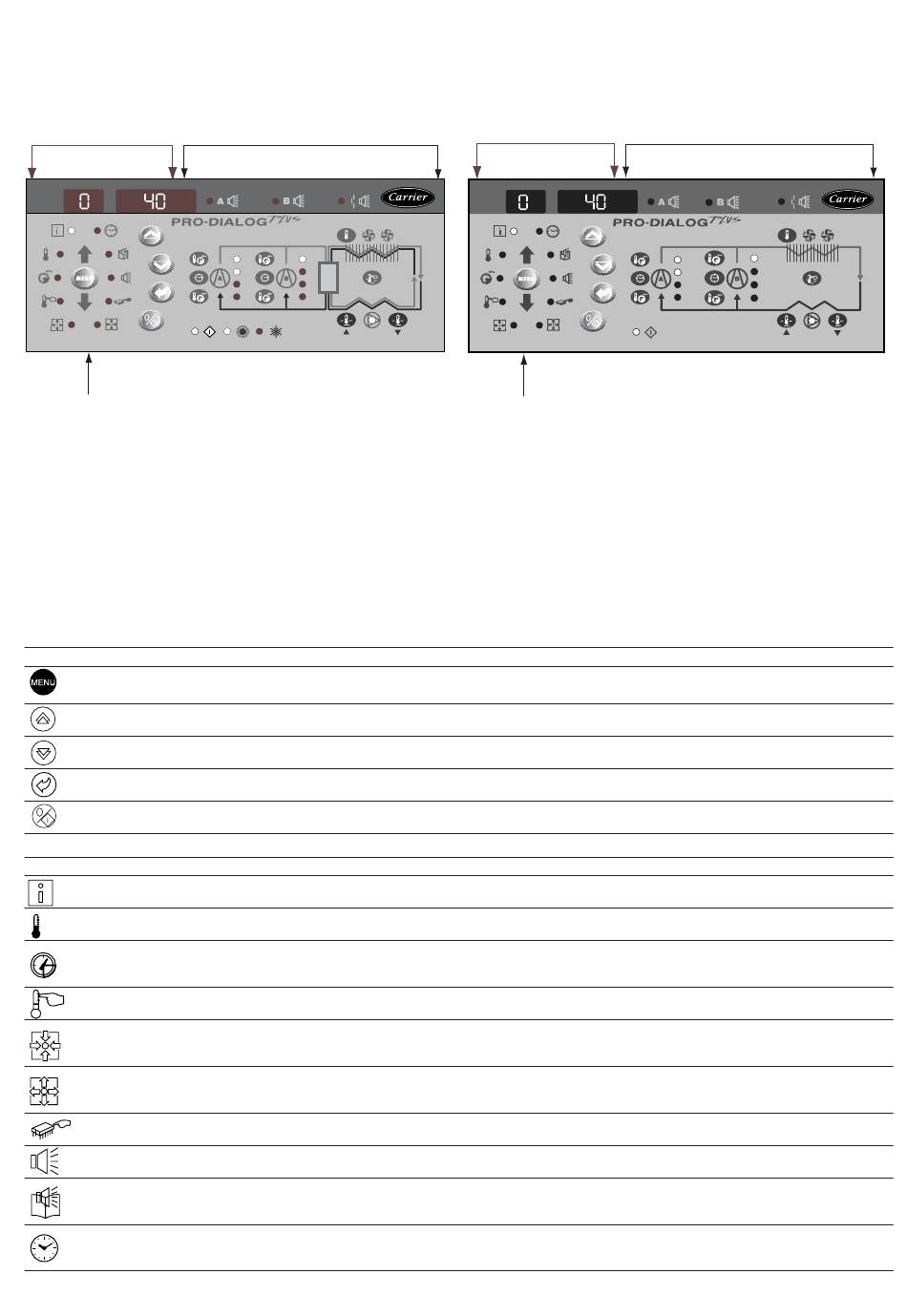

4.1 - Algemene kenmerken van de basis interface
BASIS INTERFACE
INTERFACE WARMTEPOMP MET 2 CIRCUITS
MENUBLOK
Via de basis interface kan een aantal bedrijfsparameters worden
afgebeeld en gewijzigd.
De interface bestaat uit twee delen: de Basis interface (links) en
het blindschema (rechts).
BASIS INTERFACE
TOETS
NAAM
Menu
Pijl omhoog
Pijl omlaag
Enter
Start/stop
MENU LED'S VAN DE BASIS INTERFACE
LED
NAAM
INFORMATIE-menu
TEMPERATUREN-menu
kPa
DRUKKEN-menu
SETPOINT-menu
INGANGEN-menu
UITGANG/TEST-menu
CONFIGURATIE-menu
ALARM-menu
ALARMGEHEUGEN
DRAAI-UREN-menu
BLINDSCHEMA
BESCHRIJVING
Kan worden gebruikt om een hoofdmenu te kiezen. Ieder menu heeft een eigen pictogram dat verlicht is wanneer het menu actief is.
Kan worden gebruikt om de menu-items door te bladeren (in de 2-cijferige display). Wanneer de modificatiefunctie actief is kan met
deze toets de waarde van een parameter worden verhoogd.
Kan worden gebruikt om de menu-items door te bladeren (in de 2-cijferige display). Wanneer de modificatiefunctie actief is kan met
deze toets de waarde van een parameter worden verlaagd.
Met deze toets wordt toegang tot de modificatiefunctie verkregen, een wijziging bevestigd, of een uitgebreide beschrijving van het item
afgebeeld.
Met deze toets kan de unit worden gestart/gestopt en het bedrijfstype worden gewijzigd.
BESCHRIJVING
Weergave van de algemene bedrijfsparameters
Weergave van de bedrijfstemperaturen
Weergave van de bedrijfsdrukken
Weergave van de bedrijfs-setpoints en de mogelijkheid deze te wijzigen
Weergave van de status van analoge en digitale ingangen voor de machine
Weergave van de status van de uitgangen en de mogelijkheid deze te testen
Weergave van de machineconfiguratie en de mogelijkheid deze te wijzigen
Weergave van de weergave huidige alarmmeldingen
Weergave van de weergave alarmmeldingen in het geheugen
Weergave van de bedrijfsuren, aantal unit- en compressorstarts
BASIS INTERFACE
MENUBLOK
Basis interface
Deze geeft toegang tot alle PRO-DIALOG Plus gegevens en
bedrijfsfuncties en bestaat uit:
•
een 2-cijferig display waarop het nummer van het
geselecteerde item wordt weergegeven.
•
een 4-cijferig display waarop de inhoud/waarde van het
geselecteerde item wordt weergegeven.
•
LED's en toetsen voor starten/stoppen van de machine,
keuze bedrijfstype, keuze menu-item en wijzigen van de
waarden.
BLINDSCHEMA
INTERFACE KOELUNIT MET 2 CIRCUITS
7
