4.3 - Menu's
4.3.1 - Een menu kiezen
De MENU toets wordt gebruikt om uit de 10 beschikbare het
gewenste menu te kiezen. Iedere keer als de toets wordt ingedrukt
wordt één van de 10 menupictogrammen door een diode (LED)
verlicht. De verlichte diode duidt het actieve menu aan. Als een
menu leeg is wordt de LED niet verlicht. Houd de MENU toets
ingedrukt om snel door de menu's te bladeren.
4.3.2 - Kiezen van een menu-item
De pijltoetsen omhoog en omlaag worden gebruikt om de menu-
items door te bladeren. De itemnummers in ieder menu worden
weergegeven in de 2-cijferige display. Iedere keer dat op pijl
omhoog of omlaag wordt gedrukt wordt het item-nummer hoger
of lager. De nummers van de items die niet in gebruik zijn of
niet compatible zijn met de configuratie worden niet afgebeeld.
De waarde of status die bij het actieve item hoort wordt afgebeeld
in de 4-cijferige display. Houd de pijl omhoog of omlaag toets
ingedrukt om snel door de menu-items te bladeren.
In onderstaand voorbeeld wordt getoond hoe men toegang
verkrijgt tot item 3 van het Drukken-menu.

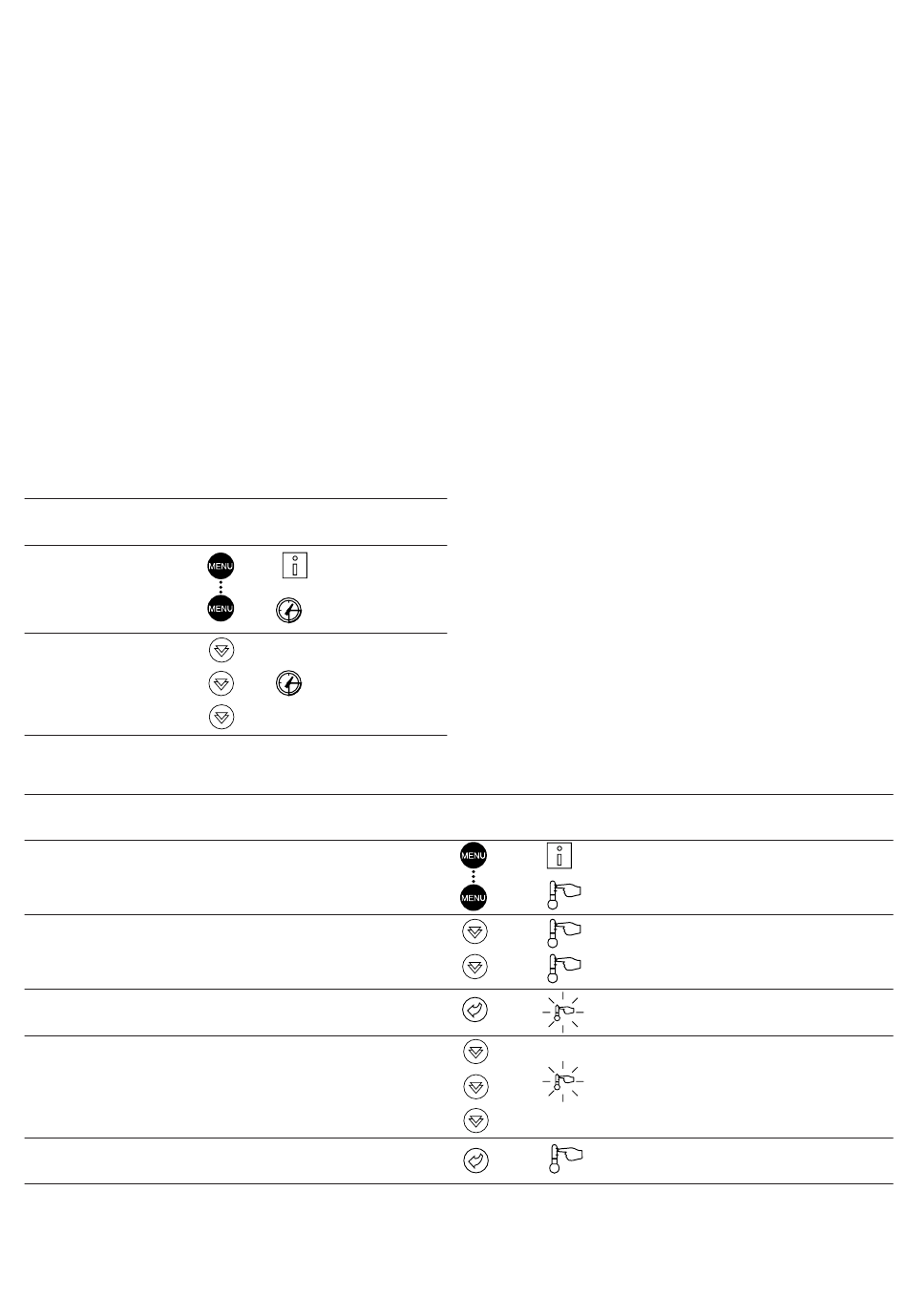

KIEZEN VAN MENU-ITEM
HANDELING
Druk op toets MENU tot de
DRUKKEN LED oplicht.
Druk op een van de pijltoetsen
tot het nummer van item 3 op
de display verschijnt.
DE WAARDE VAN EEN PARAMETER WIJZIGEN
HANDELING
DISPLAY
Druk op toets MENU tot de Setpoint LED oplicht.
Druk op een van de pijltoetsen tot itemnummer 2 (onbezet-setpoint) in de
2-cijferige display verschijnt. De waarde van setpoint 2 (18°C in het voorbeeld)
wordt afgebeeld in de 4-cijferige display.
HOUD DE ENTER TOETS LANGER DAN 2 SECONDEN INGEDRUKT om de
modificatiefunctie te activeren. De LED van het Setpoint-menu en de 2-cijferige
menu-item display gaan knipperen.
Druk op pijl omlaag tot 17,7 in de 4-cijferige display wordt afgebeeld. De LED
van het Setpoint-menu en de 2-cijferige menu-item display blijven knipperen.
Druk weer op Enter om de wijziging op te slaan. Het nieuwe setpoint is 17,7°C.
De LED van het menu en de 2-cijferige menu-item display knipperen niet meer
omdat de modificatiefunctie is beëindigd.
DRUK
MENU LED
ITEM-NUMMER
OP TOETS
2-CIJFERIGE
DISPLAY
0
kPa
0
1
kPa
2
3
4.3.3 - De waarde van een parameter wijzigen/toegang tot
een sub-menu
Druk langer dan 2 seconden op de Enter toets voor toegang tot
de modificatiefunctie of het kiezen van een sub-menu. Daarna
kan met de pijltoetsen de waarde van een item worden gewijzigd
(mits invoer in het item mogelijk is). Als de modificatiefunctie
actief is, knipperen de LED van het hoofdmenu en de 2-cijferige
menu-item display. Wanneer de gewenste waarde is bereikt
moet de Enter toets worden ingedrukt om de nieuwe waarde te
bevestigen of toegang te krijgen tot het sub-menu. De LED van
dit menu en de 2-cijferige menu-item display knipperen nu niet
meer omdat het Modificatie-menu is verlaten.
In het Modificatie-menu wordt iedere keer als een pijltoets
wordt ingedrukt de waarde van het item met 0,1 verhoogd of
verlaagd. Als deze toetsen ingedrukt worden gehouden, dan
wordt deze waarde groter.
OPMERKING: Voor toegang tot een sub-menu kan een
toegangscode nodig zijn. Dit wordt automatisch gevraagd.
zie hoofdstuk 4.3.11.2.
In onderstaand voorbeeld wordt getoond hoe de waarde van
item 1 in het Setpoint-menu wordt gewijzigd.
4.3.4 - Uitgebreide display
Wanneer de Enter toets kort wordt ingedrukt loopt er over de 4-
cijferige display een tekst van 23 tekens. In alle gebruikers
menu's is een uitgebreide verklaring van de huidige afgebeelde
parameters mogelijk. Nadat alle tekst is verschenen beeldt de
display de item-waarde af. Deze functie kan worden gedeacti-
veerd in het Configuratie-menu.
DRUK
MENU LED
OP TOETS
ITEM-NUMMER
ITEM-WAARDE
2-CIJFERIGE DISPLAY 4-CIJFERIGE
0
0
1
2
18,0
"2"
18,0
"2"
17,9
"2"
17,8
"2"
17,7
2
17,7
9
