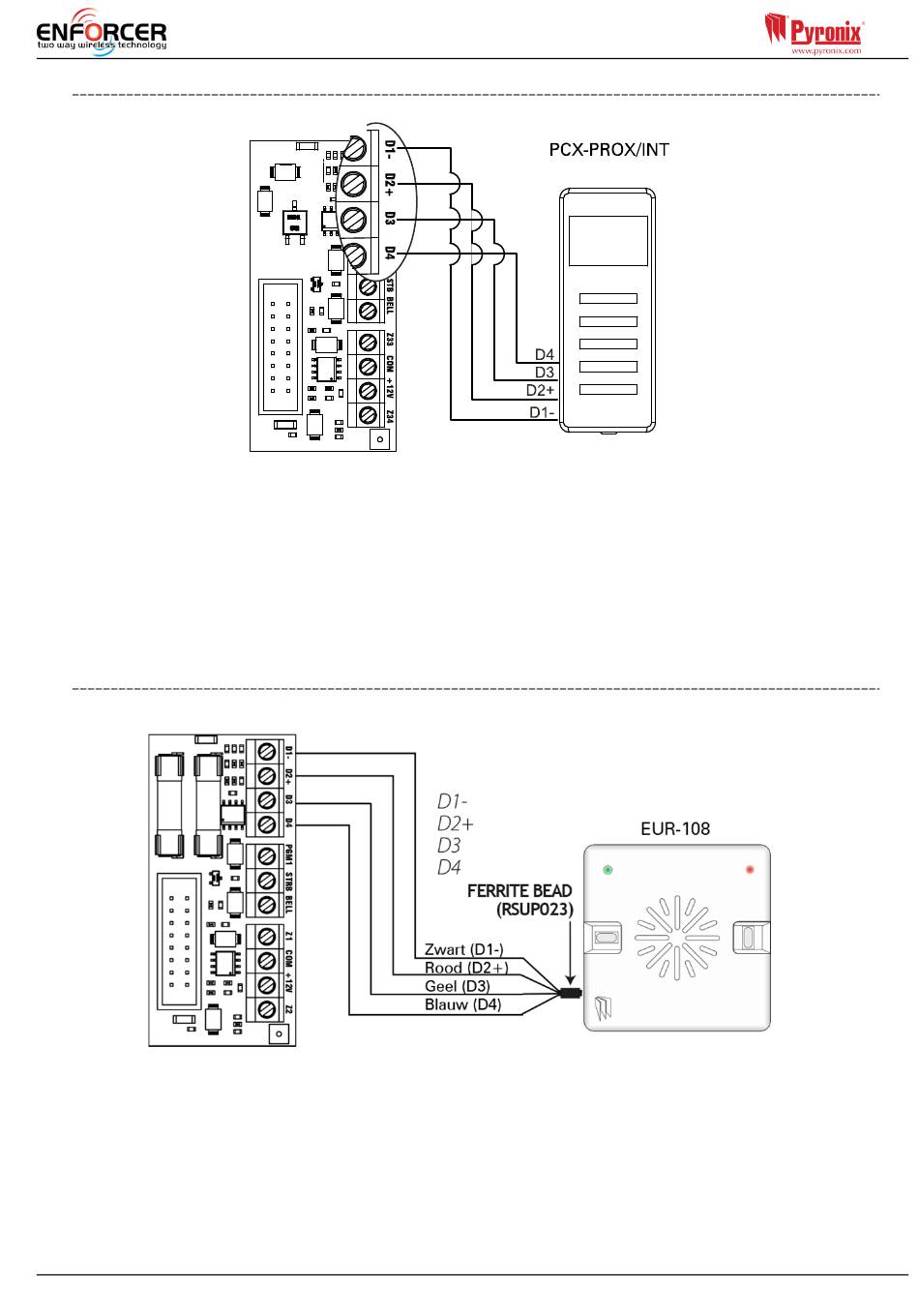

5.1.3 Bedrading van interne lezers
Er kunnen maximaal 3 lezers aan het Enforcer 32-WE-systeem worden toegevoegd. Elke lezer
moet zoals hieronder beschreven worden geadresseerd. Ook deze moeten worden toegewezen in
de monteursfunctie 'Installeer toetsenborden/lezers'.
Adressering op de lezer
Adres 1 = SCHAKEL 1 IN.
Adres 2 = SCHAKEL 2 IN.
Adres 3 = SCHAKEL 1: IN, SCHAKEL 2: IN.
OPMERKING: Als u de PCX-PROX/INT als toegangsbeheer/ingangsbeheer gebruikt, raadpleeg
dan pagina: 13.
5.1.4 Bedrading van externe lezers
I/O-kaart
Als er een extra externe lezer wordt aangesloten, dient deze te worden toegewezen via de
menuoptie 'Installeer toetsenborden/lezers'. Iedere lezer dient ook individueel te worden
geadresseerd door bepaalde draden op de aarde aan te sluiten.
Adressering op de lezer
Adres 1: Bruin, Oranje naar D1- (Aarde)
Adres 2: Bruin, Groen naar D1- (Aarde)
Adres 3: Bruin naar D1- (Aarde)
OPMERKING: Als u de PCX-PROX/E als toegangsbeheer/ingangsbeheer gebruikt, raadpleeg dan
pagina: 15.
I/O-kaart
