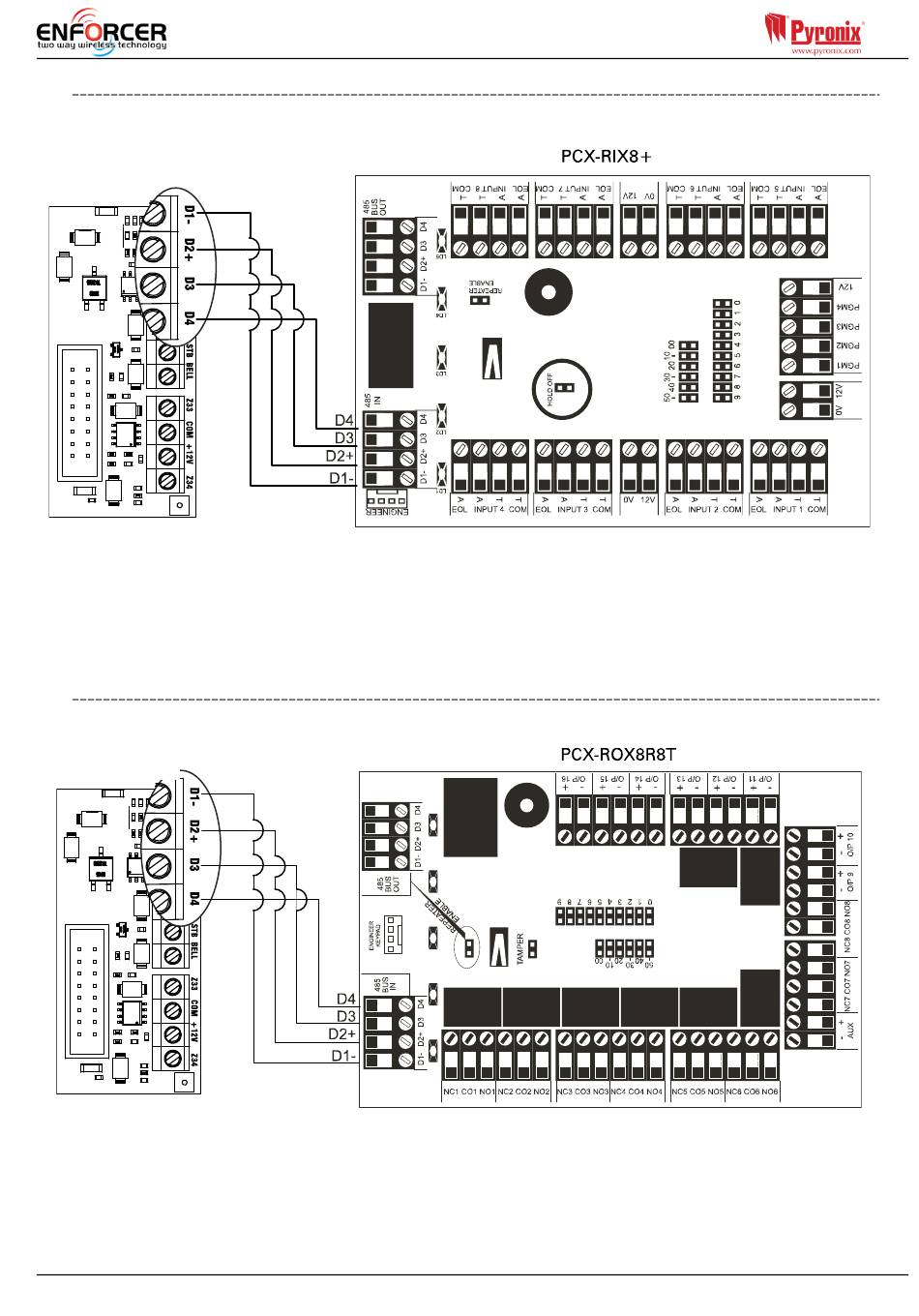

5.1.7 Een ingangsuitbreider aansluiten
Er kunnen maximaal 4 externe ingangsuitbreiders op het Enforcer 32-WE-systeem worden
aangesloten.
I/O-kaart
OPMERKING: In het bovenstaande diagram is de I/O-kaart aangesloten op een PCX-RIX8+. De
aansluitingen voor een PCX-RIX8I zijn hetzelfde. OPMERKING: Als een PCX-RIX8+PSU wordt
gebruikt, mag D2+ NIET worden aangesloten.
RIX-adres 0 (Ingangen 35-42), RIX-adres 1 (Ingangen 43-50),
RIX-adres 2 (Ingangen 51-58), RIX-adres 3 (Ingangen 59-66).
5.1.8 Een uitgangsuitbreider aansluiten
Er kan maximaal 1 externe uitgangsuitbreider op het Enforcer 32-WE-systeem worden
aangesloten. Elke uitgangsuitbreider biedt ruimte voor 16 extra uitgangen.
I/O-kaart
OPMERKING: In het bovenstaande diagram is de I/O-kaart aangesloten op een PCX-ROX8R8T.
Als een PCX-ROX16R+PSU wordt gebruikt, mag D2+ NIET worden aangesloten.
