Pyronix Enforcer 32-WE Referentiehandleiding pagina 11

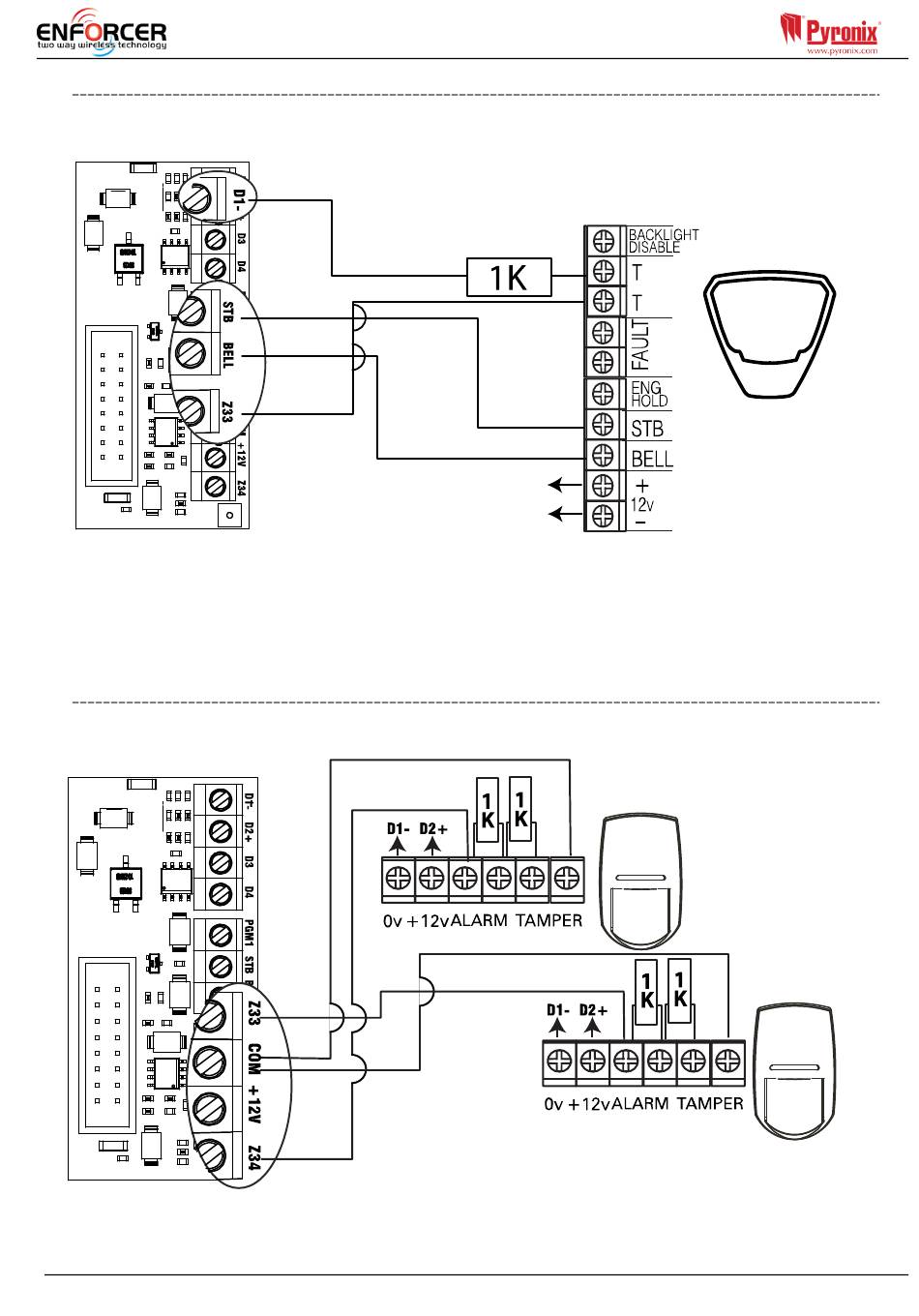

5.1.5 Bedrading van een bedrade externe zoemer
I/O-kaart
Om een circuit voor sabotage van de bel te maken, is een weerstand over de 0 V
stroomvoorziening en het sabotagecircuit van de belkast nodig. Let op: de ingang moet als
'sabotage' worden geprogrammeerd. De weerstandwaarde is 1K, zoals aangegeven in het
bovenstaande diagram.
BELANGRIJKE OPMERKING: DE AANGESLOTEN BELKAST DIENT ZICH IN DE SCB-MODUS
(zelfstandige bel) TE BEVINDEN. Tenzij de belkast een Pyronix Deltabell is.
5.1.6 Bedrading van bedrade ingangen
I/O-kaart
De weerstandwaarden zijn 1K voor Alarm en 1K voor Sabotage.
Pagina: 11
Externe zoemer
(Deltabell G2/
Invincibell G2)
INGANG 2
INGANG 1
