Pyronix Enforcer 32-WE Referentiehandleiding pagina 9

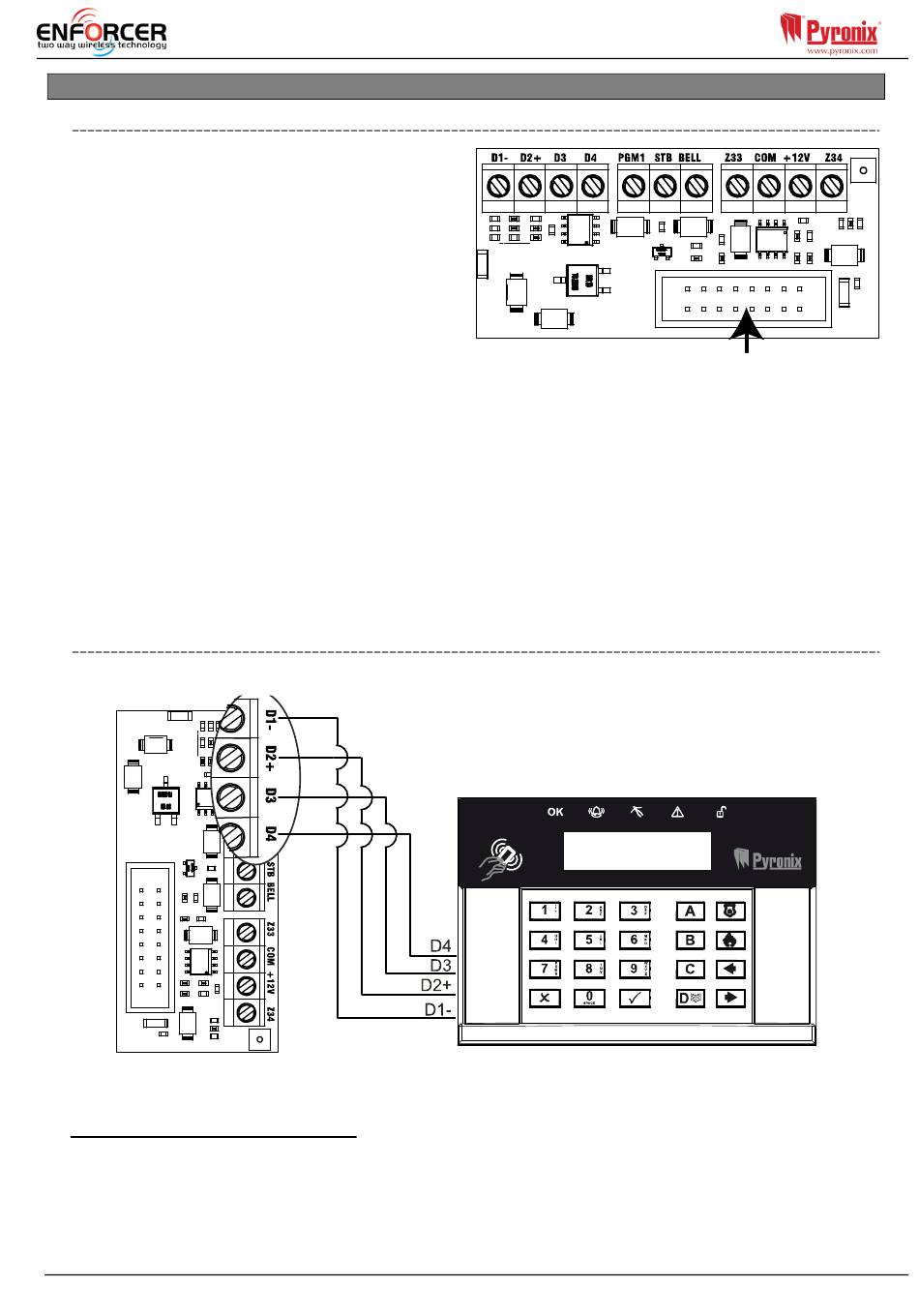

5.1 Bedrading van randapparatuur naar de RS-485-bus
5.1.1 I/O-kaart
De I/O-kaart bevat de RS-485-klemmen die
worden gebruikt voor het aansluiten van extra
bedrade toetsenborden, lezers,
ingangsuitbreiders en uitgangsuitbreiders.
Aansluitklemmen:
D1-: RS-485 0 V
D2+:RS-485 +12 V
D3: RS-485 'A' Bus
D4: RS-485 'B' Bus
PGM1:Programmeerbare uitgang
BEL: Beluitgang voor een bedrade externe
zoemer
STRB: Stroboscoopuitgang voor een bedrade
externe zoemer
Z33: Bedrade ingang 33
COM: Gemeenschappelijke klem voor Z33 en Z34
+12 V: +12 V hulpvoeding
Z34: Bedrade ingang 34
Het maximale aantal apparaten dat de I/O-kaart op de RS-485-bus kan hebben, is als volgt:
4 ingangsuitbreiders: PCX-RIX8i, PCX-RIX8+, PCX-RIX8+PSU
1 uitgangsuitbreider: PCX-ROX8R8T op PCX-ROX16R+PSU
4 toetsenborden/lezers (dezelfde bus): PCX-LCD/EX, PCX-PROX/INT en PCX-PROX/E
5.1.2 Bedrading van toetsenborden
I/O-kaart
Er kunnen maximaal 3 extra toetsenborden aan het Enforcer 32-WE-systeem worden
toegevoegd. Deze worden afzonderlijk geadresseerd, en tevens geadresseerd in de
monteursfunctie 'Installeer toetsenborden/lezers'.
Adressering op het toetsenbord
Ieder toetsenbord dient ook individuel te worden geadresseerd. Houd hiervoor de toets D ingedrukt
totdat 'BEVEILIGINGSCODE' wordt weergegeven. Voer '2000' in en selecteer het gewenste adres (het
eerste toetsenbord dat wordt aangesloten moet worden geadresseerd als '1'). Druk op toets a om de
gegevens op te slaan en het menu af te sluiten.
PCX LCD-toetsenbord
Pagina: 9
Verbinding met de
Enforcer
