Pyronix Enforcer 32-WE Referentiehandleiding pagina 8
5 . I n s t a l l a t i e h a n d l e i d i n g

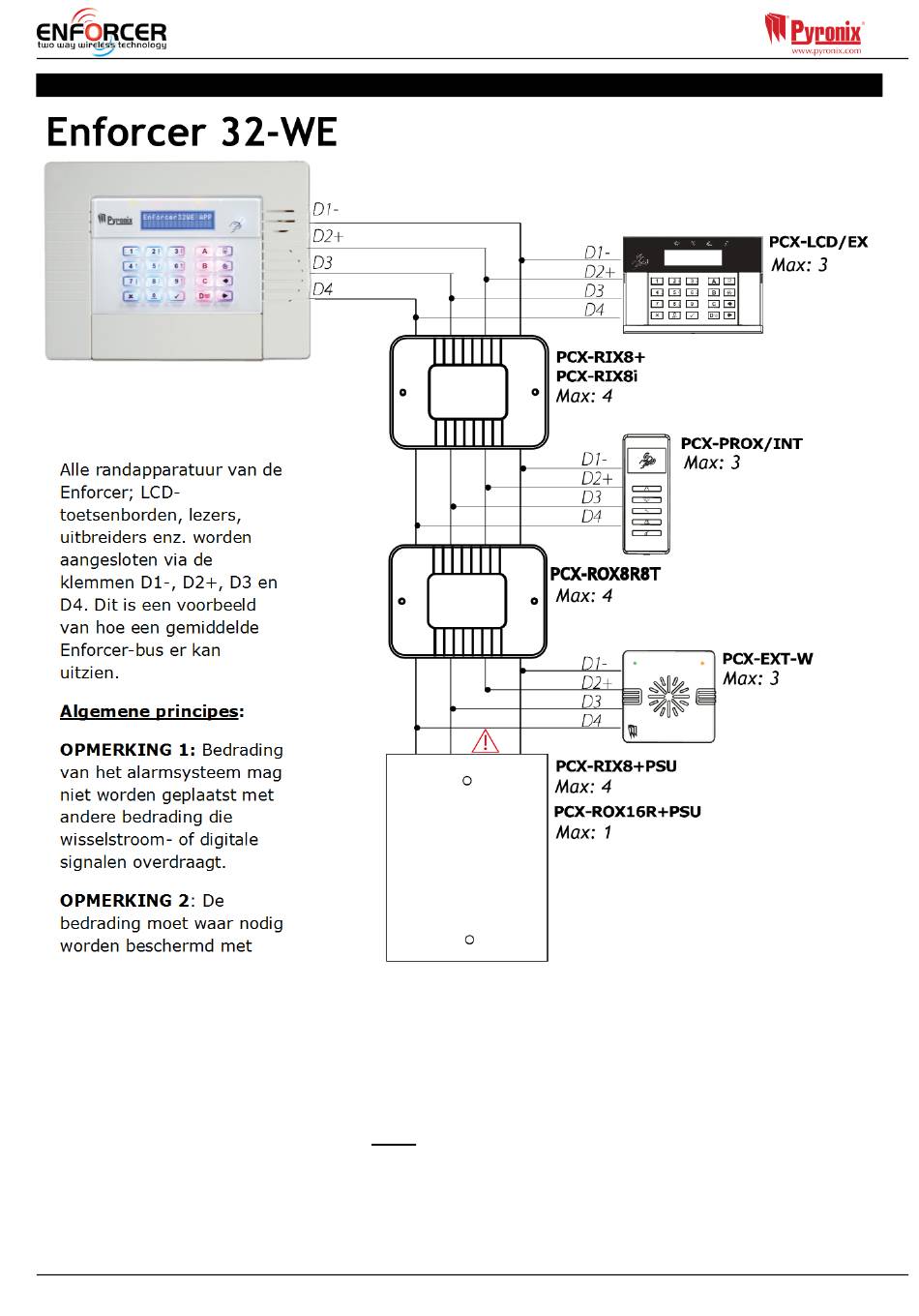

Alle randapparatuur van de
Enforcer; LCD-
toetsenborden, lezers,
uitbreiders enz. worden
aangesloten via de
klemmen D1-, D2+, D3 en
D4. Dit is een voorbeeld
van hoe een gemiddelde
Enforcer-bus er kan
uitzien.
Algemene principes:
OPMERKING 1: Bedrading
van het alarmsysteem mag
niet worden geplaatst met
andere bedrading die
wisselstroom- of digitale
signalen overdraagt.
OPMERKING 2: De
bedrading moet waar nodig
worden beschermd met
OPMERKING: Voor een bereik van meer dan 1000 m zijn standaard geïsoleerde RS-485-repeaters
vereist.
BELANGRIJKE OPMERKING: Bij gebruik van een uitbreidingsmodule met een ingebouwde
voedingseenheid mag de klem D2+ NIET worden aangesloten tussen de hoofdbus en de
module.
Pagina: 8
