Pyronix Enforcer 32-WE Referentiehandleiding pagina 18
5.4.2 Seriële verbinding (RS-232)
Het bedieningspaneel is in de fabriek ingesteld
en standaard is de RS232-poort geactiveerd
voor verbinding met de UDL-software.

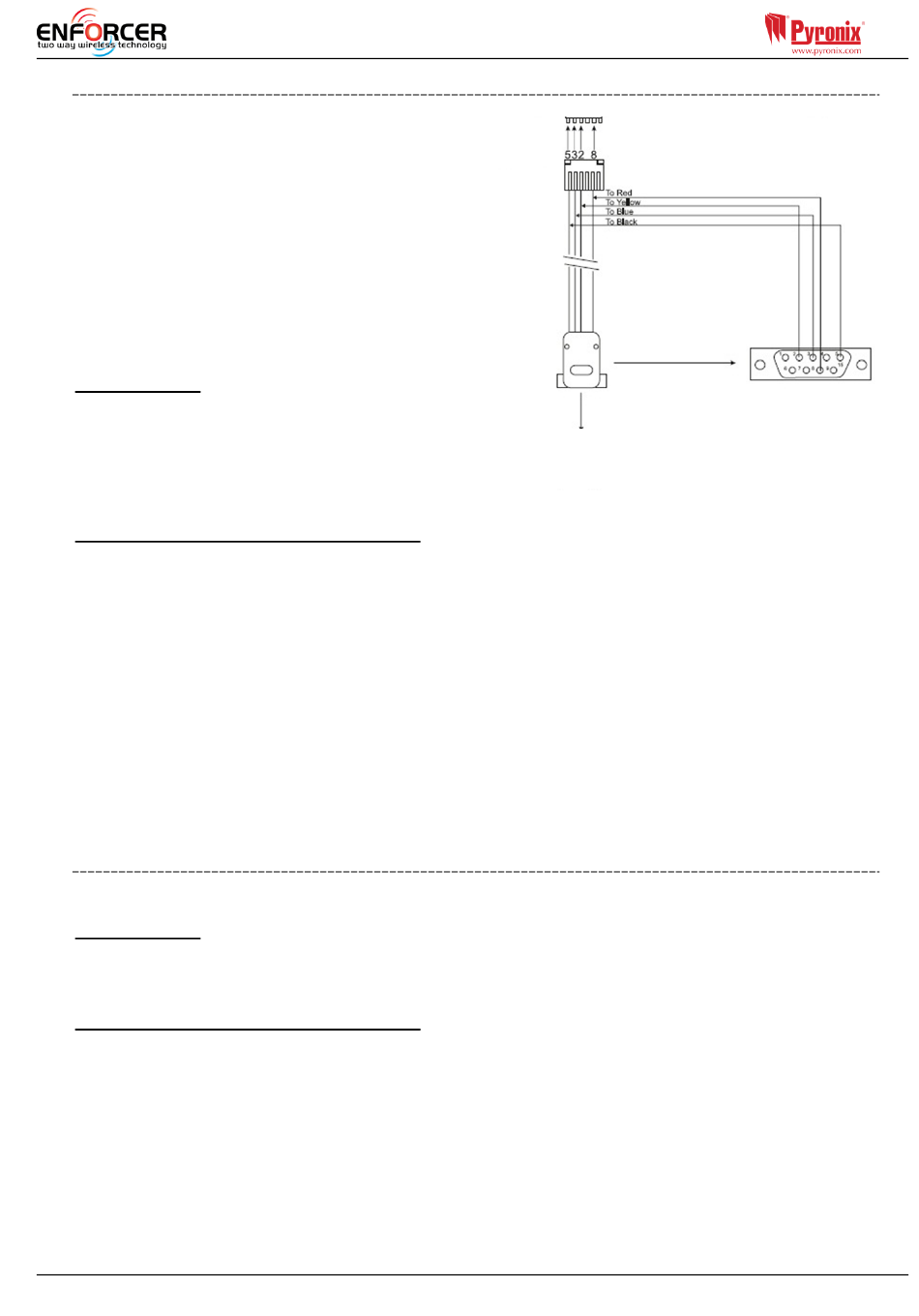

OPMERKING: Voor deze aansluiting is een speciale
kabel vereist, die door Pyronix wordt geleverd. U
kunt dit echter ook doen zoals aangegeven in het
diagram rechts.
OPMERKING: Als uw pc geen seriële poort heeft,
heeft u mogelijk een standaard RS-232 naar USB
converter nodig.
Draai de schroeven los, open de behuizing van
de Enforcer en sluit de RS-232-kabel aan op de
daarvoor bestemde connector, zoals
aangegeven in de afbeelding rechts.
Op het paneel
1) Ga naar het monteursmenu (code
9999).
2) Blader door het menu (toets X) naar
'Opties up-/downloaden'.
3) Kies RS-232 bij de optie 'Downloaden
via'.
Op de InSite UDL-software van een pc
1) Open de software om de met het modem geassocieerde COM-poort in te stellen, klik
op 'Configuration' (Configuratie), selecteer 'Modem Settings' (Modeminstellingen) en
selecteer de optie 'RS-232'.
2) Zorg dat de seriële COM-poort die door UDL wordt gebruikt dezelfde is als die is
ingesteld bij PC -> Device Manager -> Ports (Pc -> Apparaatbeheer -> Poorten).
3) Controleer dat het RS-232-symbool van de UDL grafische gebruikersinterface nu groen
is.
4) Klik op 'Force Dial Customer' (Forceer klant bellen).
5) Stel het veld 'Dial Mode' (Kiesmodus) in op 'RS-232'.
6) Voer in het veld 'Engineer Code' (Monteurscode) de code van de monteur in.
7) Klik op 'Dial' (Kiezen).
8) Als de verbinding tot stand is gebracht, wordt het RS-232-symbool blauw.
OPMERKING: Als er een locatienaam op het paneel is ingesteld, moet de locatienaam in UDL
exact hetzelfde zijn, omdat er anders geen verbinding kan worden gemaakt.
5.4.3 Modemaansluiting (DIGI 1200, PSTN)
Zorg dat het paneel en het modem van de pc waarop UDL is geïnstalleerd, beide zijn
aangesloten op een geschikte PSTN-lijn.
Op het paneel
1) Ga naar het monteursmenu (code 9999).
2) Blader door het menu (toets X) naar 'Opties up-/downloaden'.
3) Selecteer een modem bij de optie 'Downloaden via'.
Op de InSite UDL-software van een pc
1) Open de software om de met het modem geassocieerde COM-poort in te stellen, klik
op 'Configuration' (Configuratie), selecteer 'Modem Settings' (Modeminstellingen) en
selecteer de optie 'MODEM'.
2) Controleer dat de COM-poort die in InSite met het modem wordt geassocieerd,
dezelfde is als de poort die is ingesteld onder 'Device Manager/Ports'
(Apparaatbeheer/Poorten).
3) Controleer dat het modemsymbool in de grafische gebruikersinterface van de software
nu groen is.
4) Kies het 'Modem Type' (Modemtype) in de keuzelijst van het menu 'Configuration'
(Configuratie). Dit is het modem dat op de pc is aangesloten en dat wordt gebruikt om
het paneel te bellen.
Aansluitingen
RS-232-
kabel
NAAR COM-POORT (PC)
