Pyronix Enforcer 32-WE Referentiehandleiding pagina 5

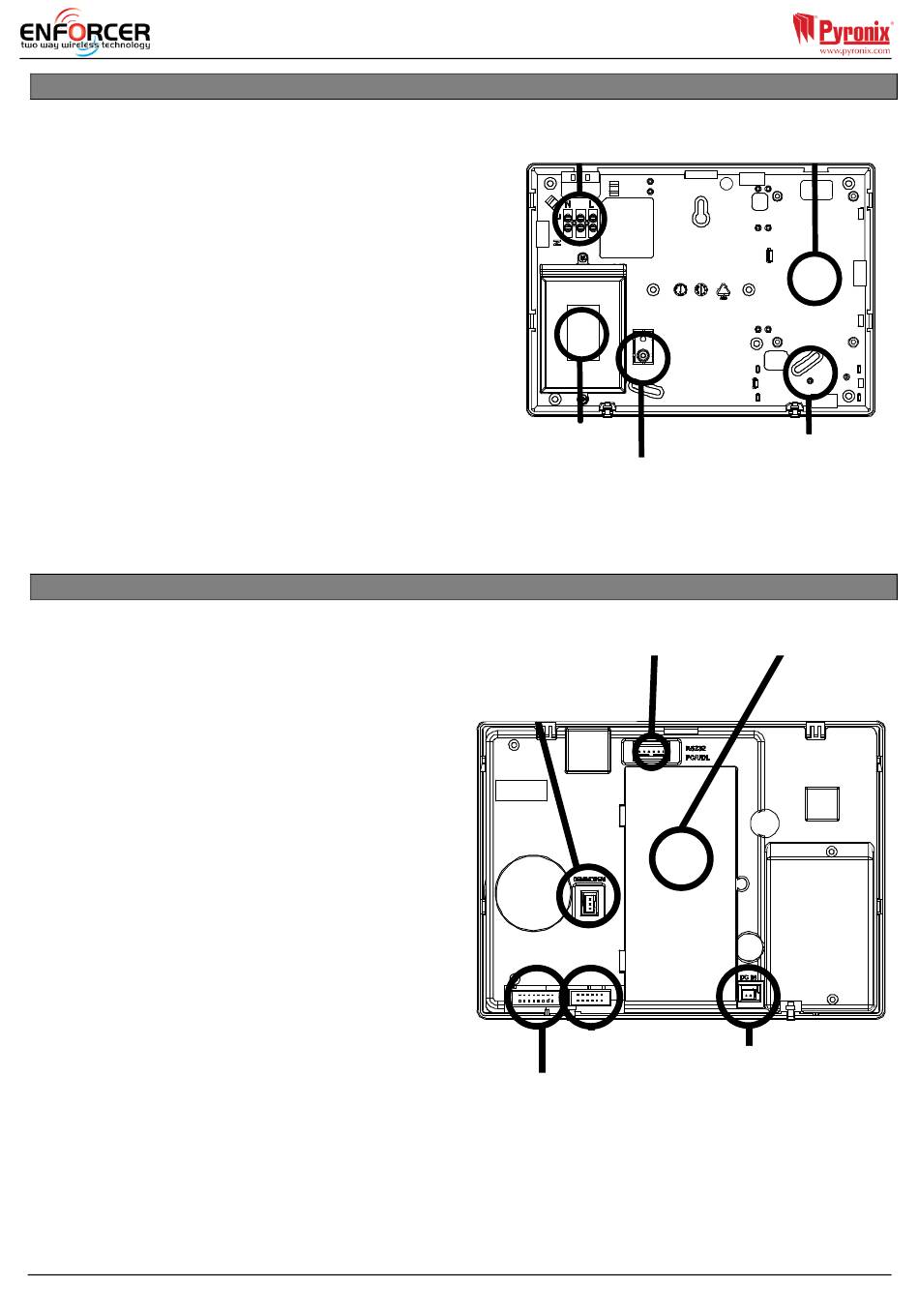

3.2 Binnen in de Enforcer 32-WE: achter
1. Aansluitklemmen voor aarde en netvoeding. Zie
pagina: 4.
2. Als een modem nodig is (DIGI-GPRS, DIGI-LAN of
DIGI-1200/PSTN), wordt deze ruimte gebruikt om het te
installeren. Zie pagina: 19.
3. De transformator zit in een behuizing; deze hoeft niet
te worden verwijderd.
4. De stelschroef van de achterste sabotagebeveiliging
wordt gebruikt als de sabotagebeveiliging aan de
voorkant van de Enforcer 32-WE niet op gelijke hoogte
met de achterplaat zit. Dit kan gebeuren als de Enforcer
32-WE op een oneffen oppervlak is geïnstalleerd.
5. Als er een I/O-kaart nodig is, wordt deze ruimte
gebruikt om hem te installeren. Zie pagina: 9.
3.3 Binnen in de Enforcer 32-WE: voor
1. RS-232-verbinding voor het up- en
downloaden van de InSite-software. Zie
pagina: 17.
2. De locatie van de batterij van het
bedieningspaneel. Zie pagina 6 voor de
procedure voor het vervangen van de batterij.
3. De voedingsaansluiting voor een DIGI-
GPRS, indien gebruikt (deze poort wordt
aangeduid met 'GSM MODEM'). Zie pagina: 19.
4. De aansluiting voor een I/O-kaart, indien
gebruikt. Zie pagina: 9.
5: De aansluiting voor het modem (DIGI-GPRS,
DIGI-LAN of DIGI-1200/PSTN). Zie pagina: 19.
6: De voedingsaansluiting (+12 V gelijkstroom)
voor de Enforcer 32-WE.
1. Aansluitklemmen voor
aarde en netvoeding
3. Transformator
sabotagebeveiliging
3. Voedingsaansluiting
(gelijkstroom) GPRS (GSM
MODEM)
4. Aansluiting
I/O-kaart
Pagina: 5
2. Ruimte voor
communicatiemodule
4. Stelschroef van
achterste
1. RS-232-
connector
5. Modem-
6. Voedingsaansluiting
aansluiting
(gelijkstroom)
5. Ruimte
voor I/O-kaart
2. Batterijvak
