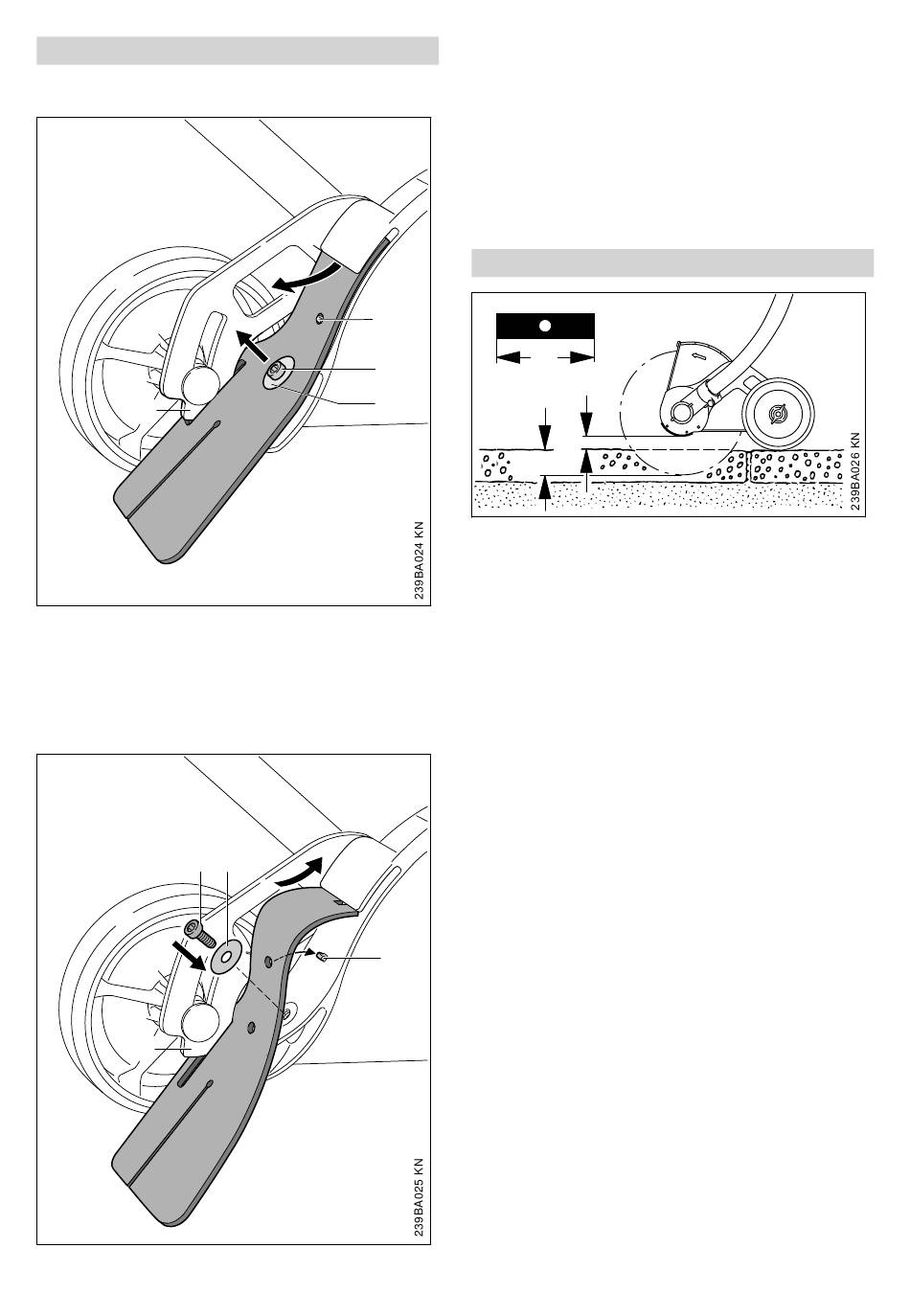

12 Schürze ersetzen
12.1
Schürze abbauen
6
► Schraube (1) lösen und herausdrehen
► Scheibe (2) abnehmen
► Schürze (3) aus dem Segment (6) und aus
dem Spalt (5) des Schutzes ziehen
12.2
Schürze anbauen
1
6
12
5
4
1
2
3
2
5
4
3
► um die Schürze leicht in den Spalt am Schutz
schieben zu können, die Schürze im oberen
Bereich mit harfreiem Öl dünn bestreichen
► Schürze (3) in das Segment (6) einfädeln und
in den Spalt (5) des Schutzes schieben – die
Bohrung in der Schürze muss im Dorn (4)
fixiert sein
► Scheibe (2) auf die Schraube (1) stecken
► Schraube (1) eindrehen und festziehen
13 Messer ersetzen
1
A
B
C
Ein verbogenes oder eingerissenes Messer nicht
richten oder schweißen – Bruchgefahr! – es
muss ausgetauscht werden – siehe "Messer
anbauen".
STIHL empfiehlt nur folgende Original STIHL
Messer zu verwenden:
Länge
Dicke
200 mm
2,4 mm
200 mm
3,8 mm
Das Messer nicht nachschärfen!
► Messer (1) ersetzen, wenn dessen Länge (A)
nicht mehr ausreicht, um bei ausreichender
Bodenfreiheit (B) die Schnitttiefe (C) einzustel‐
len
13.1
Unwucht prüfen
Zur Vermeidung von Unwucht:
► Messer mit dem STIHL Auswuchtgerät (Son‐
derzubehör) vom Fachhändler auf Unwucht
prüfen lassen – STIHL empfiehlt den STIHL
Fachhändler – bei Unwucht Messer ersetzen
siehe "Messer anbauen"
12 Schürze ersetzen
Kennzeich‐
nung
4133 / 01
4133 / 02
0458-471-9421-B
