13 Remplacement du couteau
► Pour pouvoir glisser facilement le tablier dans
la fente du capot protecteur, enduire sa zone
supérieure d'une mince couche d'huile
exempte de résine ;
► enfiler le tablier (3) dans le secteur (6) et le
glisser dans la fente (5) du capot protecteur –
le trou du tablier doit être fixé sur le téton (4) ;
► glisser la rondelle (2) sur la vis (1) ;
► visser et serrer la vis (1).

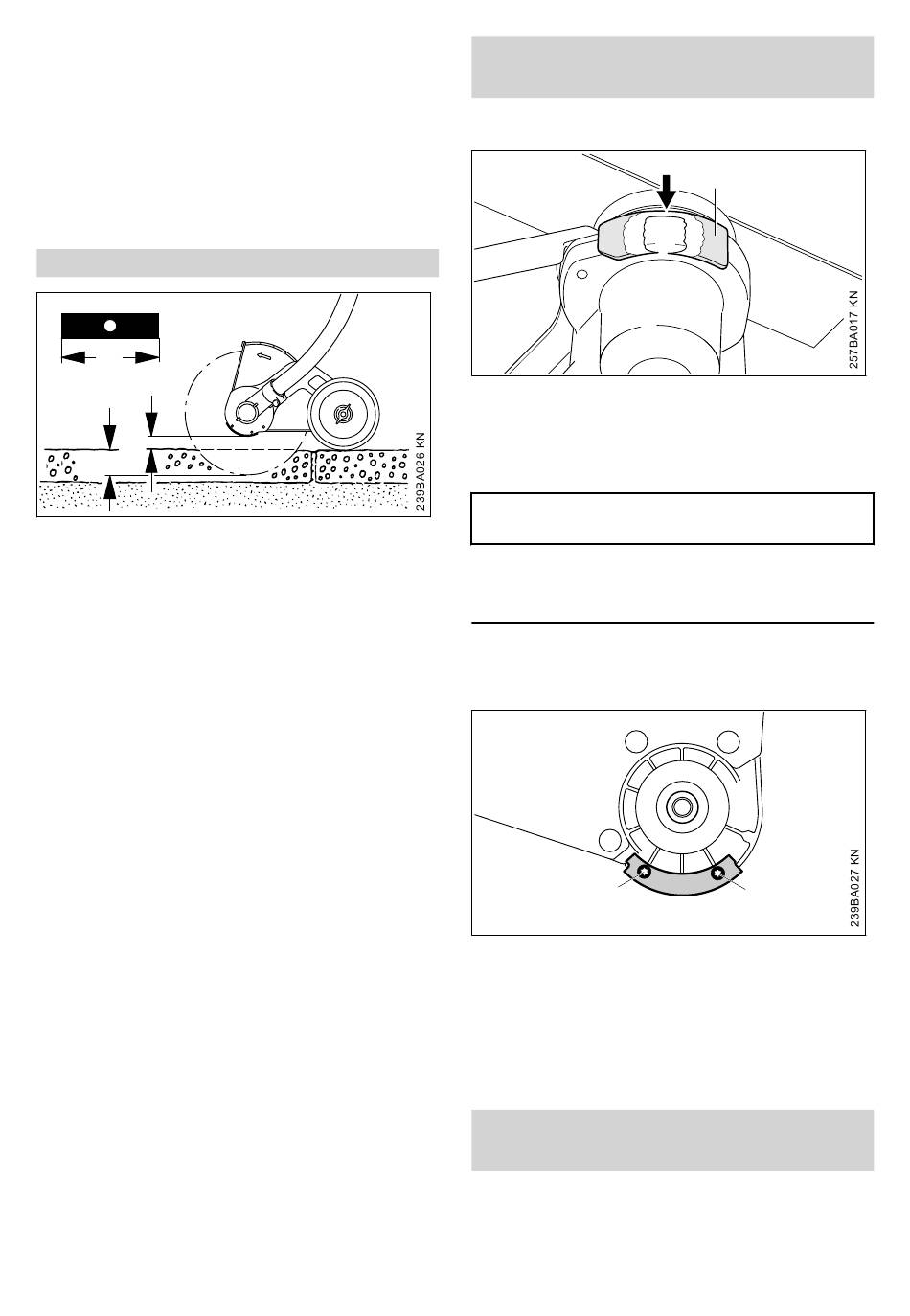

13 Remplacement du couteau
1
A
B
C
Ne pas redresser ou souder un couteau déformé
ou fissuré – il risquerait de casser ! – il faut impé‐
rativement le remplacer – voir « Montage du cou‐
teau ».
STIHL recommande d'utiliser exclusivement les
couteaux d'origine STIHL suivants :
Longueur
Épaisseur
200 mm
2,4 mm
200 mm
3,8 mm
Ne pas réaffûter le couteau !
► Remplacer le couteau (1) lorsque sa lon‐
gueur A est réduite à tel point qu'il n'est plus
possible de régler la profondeur de coupe (C)
avec une garde au sol (B) suffisante.
13.1
Contrôle du balourd
Pour éviter un balourd :
► demander au revendeur spécialisé – STIHL
recommande de s'adresser au revendeur spé‐
cialisé STIHL – de contrôler le couteau avec
l'équilibreuse STIHL (accessoire optionnel)
pour constater s'il présente un balourd – en
cas de balourd, le couteau doit être remplacé,
voir « Montage du couteau ».
0458-471-9421-B
Marque d'iden‐
tification
4133 / 01
4133 / 02
14 Contrôle et remplacement
du patin anti-usure
14.1
Contrôle du patin anti-usure
► Avant de mettre la machine en marche, s'as‐
surer que le patin anti-usure (1) n'est pas
endommagé ;
► le patin anti-usure doit être remplacé au plus
tard lorsque le réducteur (2) apparaît (flèche).
AVIS
Si le patin anti-usure est usé et n'est pas rem‐
placé à temps, le réducteur subit des dommages
très graves.
14.2
Remplacement du patin anti-
usure
4
► Démonter le couteau – voir « Montage du cou‐
teau » ;
► dévisser les vis (4) ;
► remplacer le patin anti-usure (5) ;
► visser et serrer les vis (4) ;
► monter le couteau – voir « Montage du cou‐
teau ».
15 Instructions pour la mainte‐
nance et l'entretien
Les indications ci-après sont valables pour des
conditions d'utilisation normales. Pour des condi‐
tions plus difficiles (ambiance très poussiéreuse
etc.) et des journées de travail plus longues, il
français
1
2
4
5
29
