2
4

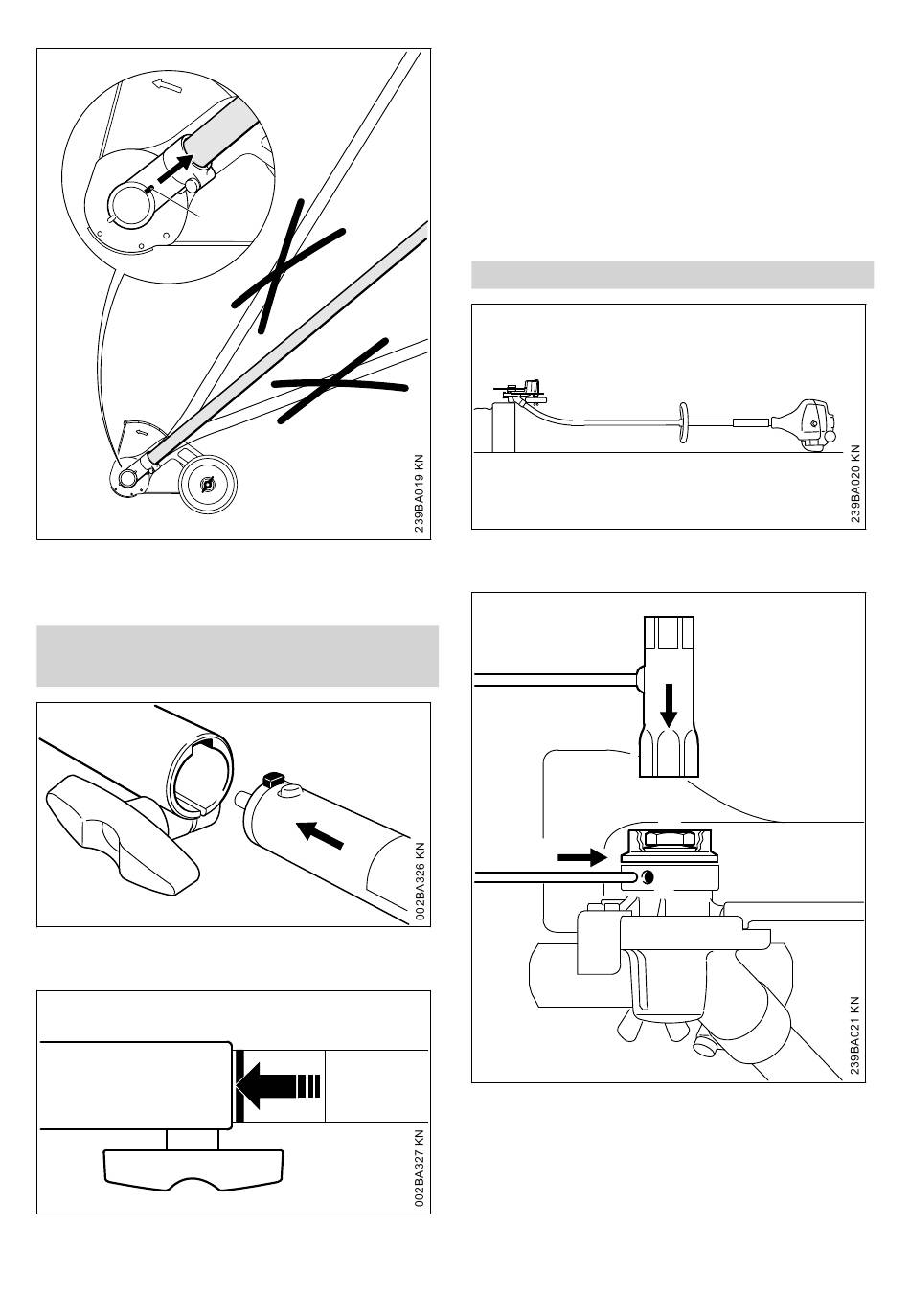

► Aandrijfmechanisme (2) op de steel zo uitlij‐
nen dat de rand (4) in lijn ligt met de steel
► Klembout vast aandraaien
7
Combigereedschap monte‐
ren
2
► Nok (1) op de steel tot aan de aanslag in de
groef (2) van de koppelingsmof schuiven
42
1
3
4
7 Combigereedschap monteren
Correct hierin geschoven moet de rode lijn
(3 = punt van de pijl) gelijkliggen met de koppe‐
lingsmof.
► Knevelbout (4) vast aandraaien
7.1
Combigereedschap demonte‐
ren
► De steel/maaiboom in omgekeerde volgorde
wegnemen
8
Mes monteren
► De kantensnijder zo neerleggen, dat de mes‐
koppeling (1) naar boven is gericht
2
► Blokkeerpen (2) tot aan de aanslag in de
boring (3) steken – iets aandrukken en samen
met de drukring (4) iets heen en weer draaien
tot de as blokkeert
► Combisleutel (5) op de moer (6) steken
► De moer rechtsom (linkse schroefdraad) los‐
draaien en verwijderen
► Drukring wegnemen
5
6
4
3
0458-471-9421-B
