6 Assemblage
AVERTISSEMENT
Sur les machines avec poignée circulaire, la pro‐
tection (pour garder la distance de sécurité entre
l'outil de coupe et les pieds et jambes de l'utilisa‐
teur) doit être montée.
5.2
Débroussailleuses à tube
démontable
Cet outil CombiSystème peut être également
rapporté sur des débroussailleuses STIHL à tube
démontable, modèles T (dispositifs à moteur de
base).
C'est pourquoi l'utilisation de cet outil CombiSys‐
tème est également autorisée sur les machines
suivantes :
STIHL FR 131 T
AVERTISSEMENT
Pour l'utilisation de la protection (pour garder la
distance de sécurité entre l'outil de coupe et les
pieds et jambes de l'utilisateur), suivre les ins‐
tructions de la Notice d'emploi de la machine.
6
Assemblage

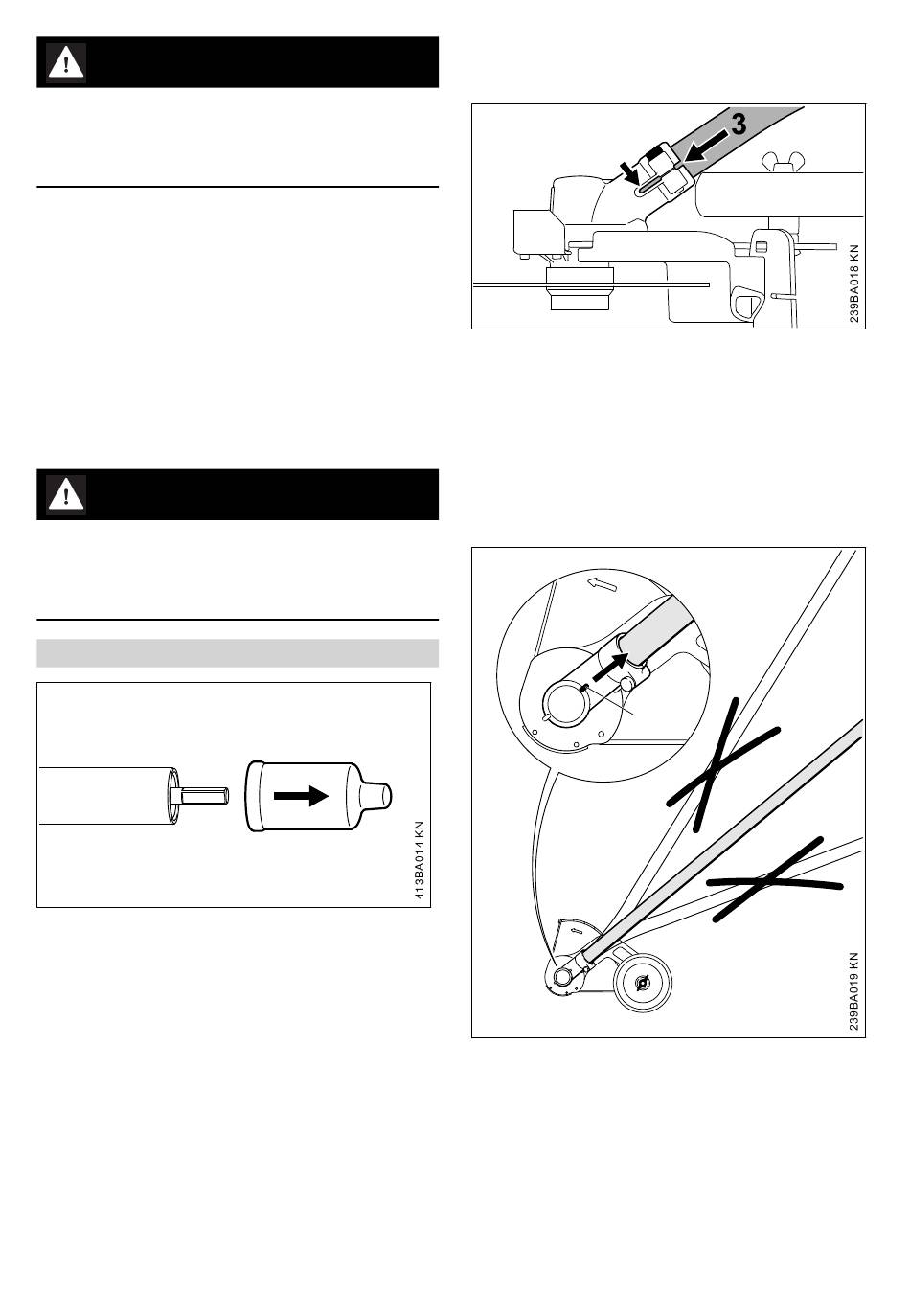

► Enlever les capuchons de protection des
extrémités du tube (demi-arbre) et les conser‐
ver pour pouvoir les remonter plus tard – voir
« Rangement ».
0458-471-9421-B
6.1
Accouplement du tube avec le
réducteur
1
2
► Desserrer la vis de serrage (1) du réducteur –
ne pas la dévisser complètement ;
► introduire l'extrémité recourbée du tube (3)
dans le réducteur (2) – à l'introduction, faire
légèrement pivoter le réducteur dans les deux
sens ;
► introduire le tube (3) jusqu'en butée ;
► visser la vis de serrage (1) jusqu'en appui –
sans la serrer !
2
4
► positionner le réducteur (2) sur le tube de telle
sorte que la nervure (4) soit alignée avec le
tube ;
► serrer fermement la vis de serrage.
français
25
