Nel caso l'apparecchio sia fornito di
valvola collegare i tubi di collegamen-
to alla valvola stessa.
L 'installatore è sempre tenuto a veri-
ficare la tenuta dei raccordi del kit
valvola, anche quando fornito mon-
tato a bordo.
Durante la messa in pressione
dell'impianto, se si riscontra una
perdita dalla batteria di scambio
termico, occorre isolare idraulica-
mente l'unità e contattare il Servizio
Assistenza.
Se l'apparecchio è usato per raffred-
dare, per evitare gocciolamento di
condensa, isolare le tubazioni e la
valvola.
1
Nei periodi estivi e per lunghi periodi
di tempo con il ventilatore disinserito,
per evitare formazioni di condensa
all'esterno dell'apparecchio, si con-
siglia di intercettare l'alimentazione
della batteria.
Nel caso venga richiesta la vaschetta
supplementare, raccolta condensa,
questa va fissata alla struttura dal lato
2
attacchi e il tubo di scarico condensa
va collegato a quest'ultima.

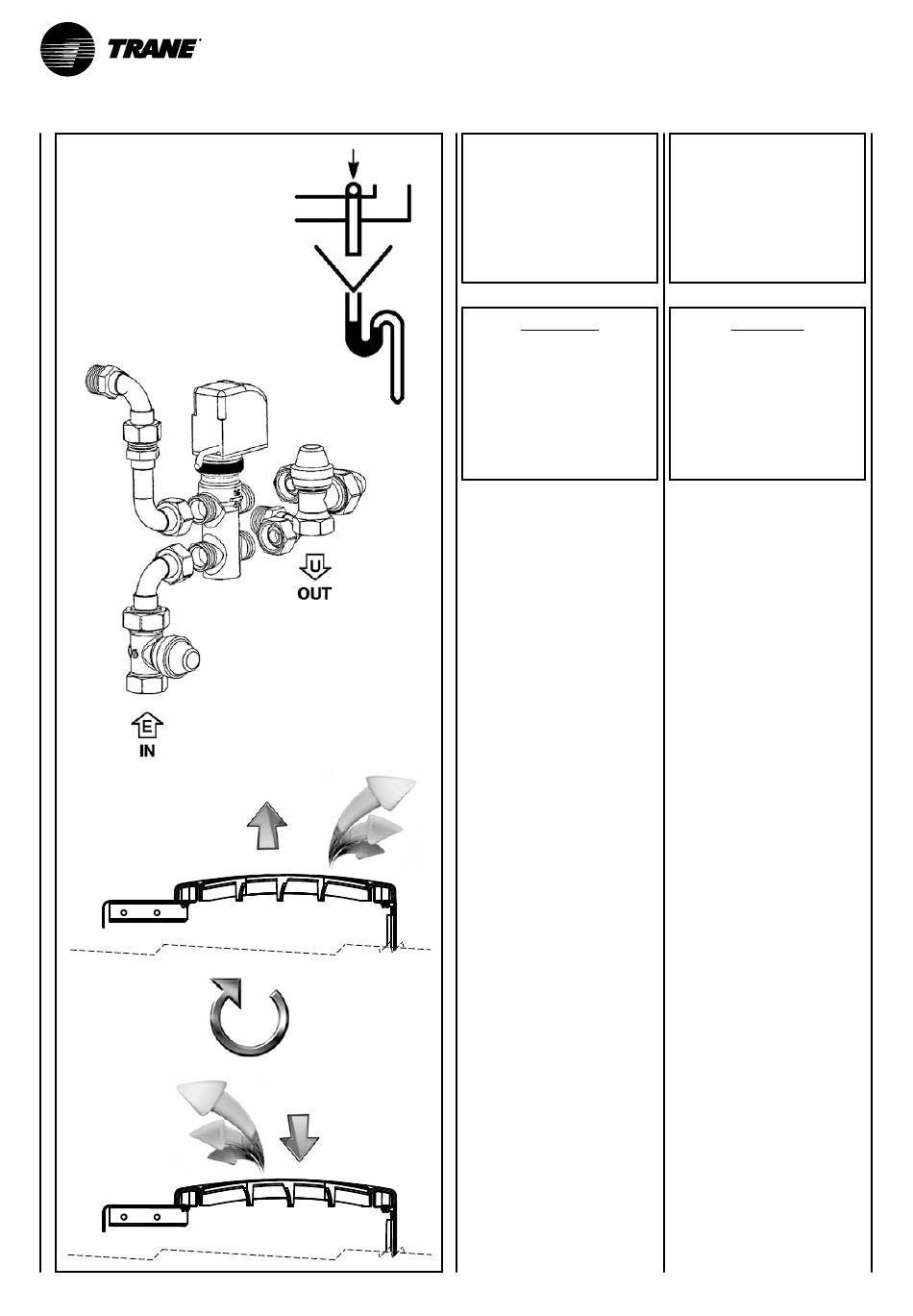

Nelle versioni FVAS–FCAS è possi-
bile invertire il flusso d'aria girando
la griglia, come da illustrazione.
3
ATTENZIONE!
È CONSIGLIATO SIFONARE
LO SCARICO
DELLA CONDENSA,
INSTALLARE
IL TUBO
DI SCARICO CONDENSA
CON UNA PENDENZA
DI ALMENO 3 cm/metro.
ATTENZIONE!
NEL CASO CI SIA
UNA SECONDA BATTERIA
DI SCAMBIO TERMICO
PROCEDERE
COME ILLUSTRATO
IN PRECEDENZA
SE SI DEVE CAMBIARE
IL LATO ATTACCHI.
IMPORTANT!
YOU ARE RECOMMENDED
TO FIT A SIPHON
ON THE CONDENSATE
DRAIN. INSTALL
A CONDENSATE
DRAIN PIPE
WITH A SLOPE OF
AT LEAST 3 cm/metre.
IMPORTANT!
IF A SECOND
HEAT EXCHANGER COIL
IS FITTED, TO CHANGE
THE CONNECTIONS SIDE,
PROCEED AS
DESCRIBED PREVIOUSLY.
If the unit is fitted with a valve, connect
the connection pipes to the valve.
The installer must always test the
tightness of the valve kit connec-
tions, also when it is provided fitted
on the unit.
In case of coil water leakage during
the pressurization of the installation,
it is mandatory to isolate hydrauli-
cally the unit and contact the Assi-
stance Service.
If the unit is used for cooling, insulate
the pipes and valve to avoid drops of
condensate forming.
During the summer and when the fan
is inactive for long periods, you are
recommended to shut off the water
supply to the coil to avoid condensation
forming on the outside of the unit.
If a supplementary condensate drain
pan is used, this should be fixed to
the connections side of the frame and
the condensate drain pipe should be
fastened to the latter.
In the FVAS–FCAS versions, the air
flow can be reversed by rotating the
grill as illustrated.
