Trane FVAS Installatiehandleiding pagina 42
Ventilators-convectors
t
ype
UO
230Vac
L
N
50Hz
Q1
BU
PE
1
2
3
PE
L
N
4
5
6
MTW
VARIANTE PER APPLICAZIONE MTW
(funzionamento solo invernale)
VARIANT FOR MTW APPLICATION
(winter only operation)
VARIANTE FÜR DIE ANBRINGUNG DES MTW
(nur Winterbetrieb)
VARIANTE POUR APPLICATION MTW
(fonctionnement hiver seulement)
VARIANTE PARA APLICACIONES MTW
(funcionamiento sólo invernal)
VARIANTE VOOR TOEPASSING MTW
(uitsluitend voor de werking in de winterperiode)
22
c
ode
9066300T
1
2
3
4
5
4
5
6
7
8
9
10
11
12
7
8
9
10
11
12
13
14
15
M
230V
50Hz
PE
L
N
4
5
6
MTW

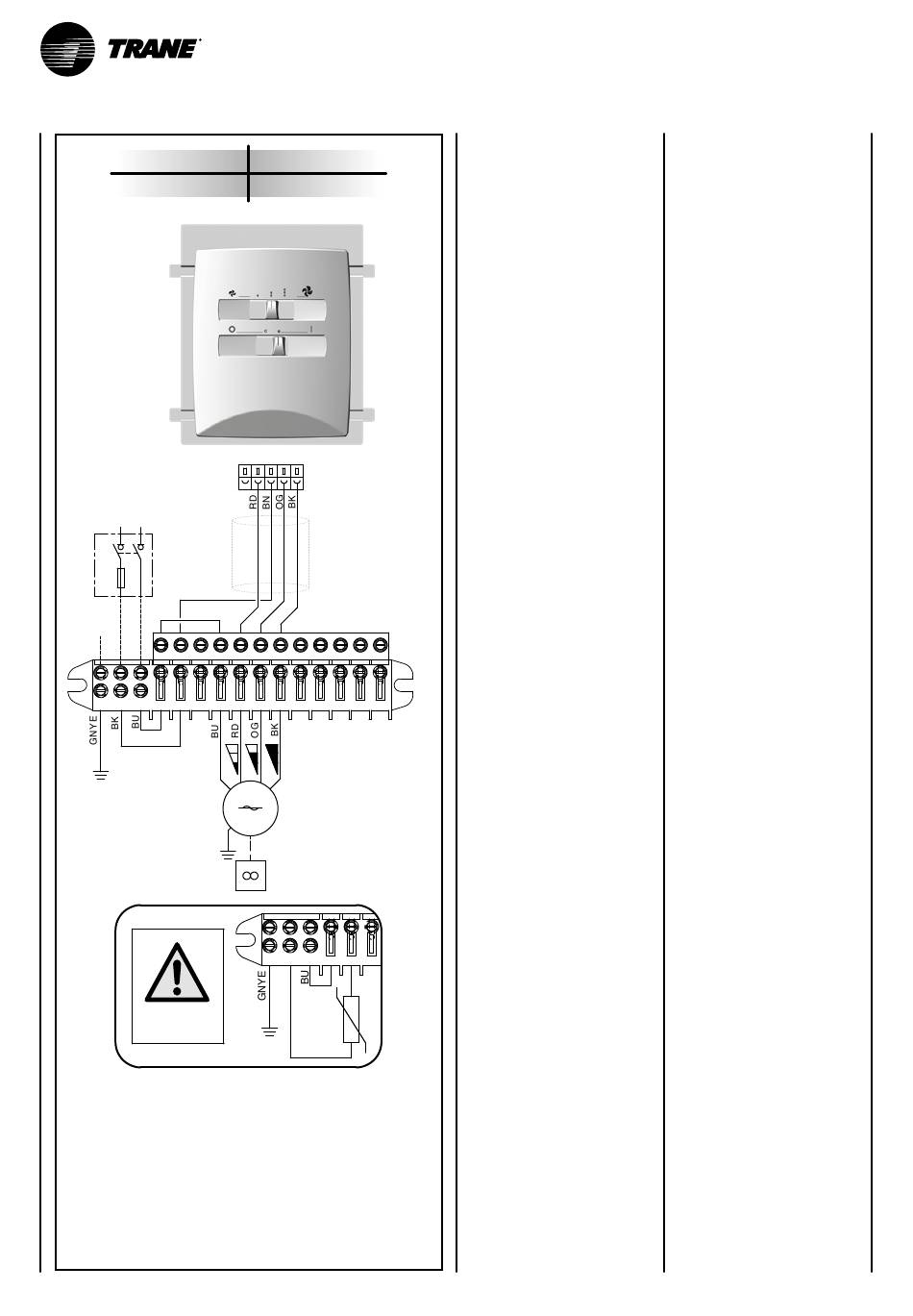

"UO" type thermostat
Cod. 9066300T
COMANDO ELETTRICO
CON TERMOSTATO
ELETTROMECCANICO
- Alimentare
con linea elettrica monofase
230V 50Hz rispettando
le posizioni di neutro (N)
e quella di linea (L). Ricordarsi
di allacciare la messa a terra (PE).
- Tramite l'interruttore (0-1)
accendere il comando,
posizione 1.
- Tramite il commutatore
scegliere la velocità desiderata.
- Non è adatto
per il controllo di valvole.
Non può ricevere il termostato
di minima elettronico (T3),
può solo per funzionamento
invernale, essere corredato
di termostato bimetallico
(MTW - optional)
come raffigurato sullo schema
relativo.
CT
FCT
"UO" type thermostat
Code 9066300T
ELECTRIC CONTROL UNIT
WITH ELECTROMECHANIC
THERMOSTAT
- Connect to a single phase
230V 50Hz power line,
respecting the neutral (N)
and line (L) positions
and connecting the earth (PE).
- Turn on the control unit
via the O/I switch to the 1 position.
- Use the selector to set
the required speed.
- The control unit cannot
be used to control valves.
It cannot be connected
to low temperature cut-out
thermostat (T3). For winter
operation only, it can be fitted
with a bimetal minimum thermostat
(MTW optional)
as shown in the relative
wiring diagram.
UNT-SVX24M-XX
