Indicazioni
per il collegamento
L 'apparecchio è equipaggiato di una
morsettiera di collegamento posta
sulla fiancata interna, lato opposto
attacchi idraulici. Il collegamento de-
ve essere effettuato rispettando gli
schemi elettrici riportati sul presente
libretto.
L 'installatore dovrà prevedere l'ingres-
so dei cavi di collegamento utilizzan-
do gli accessi previsti, ovvero:

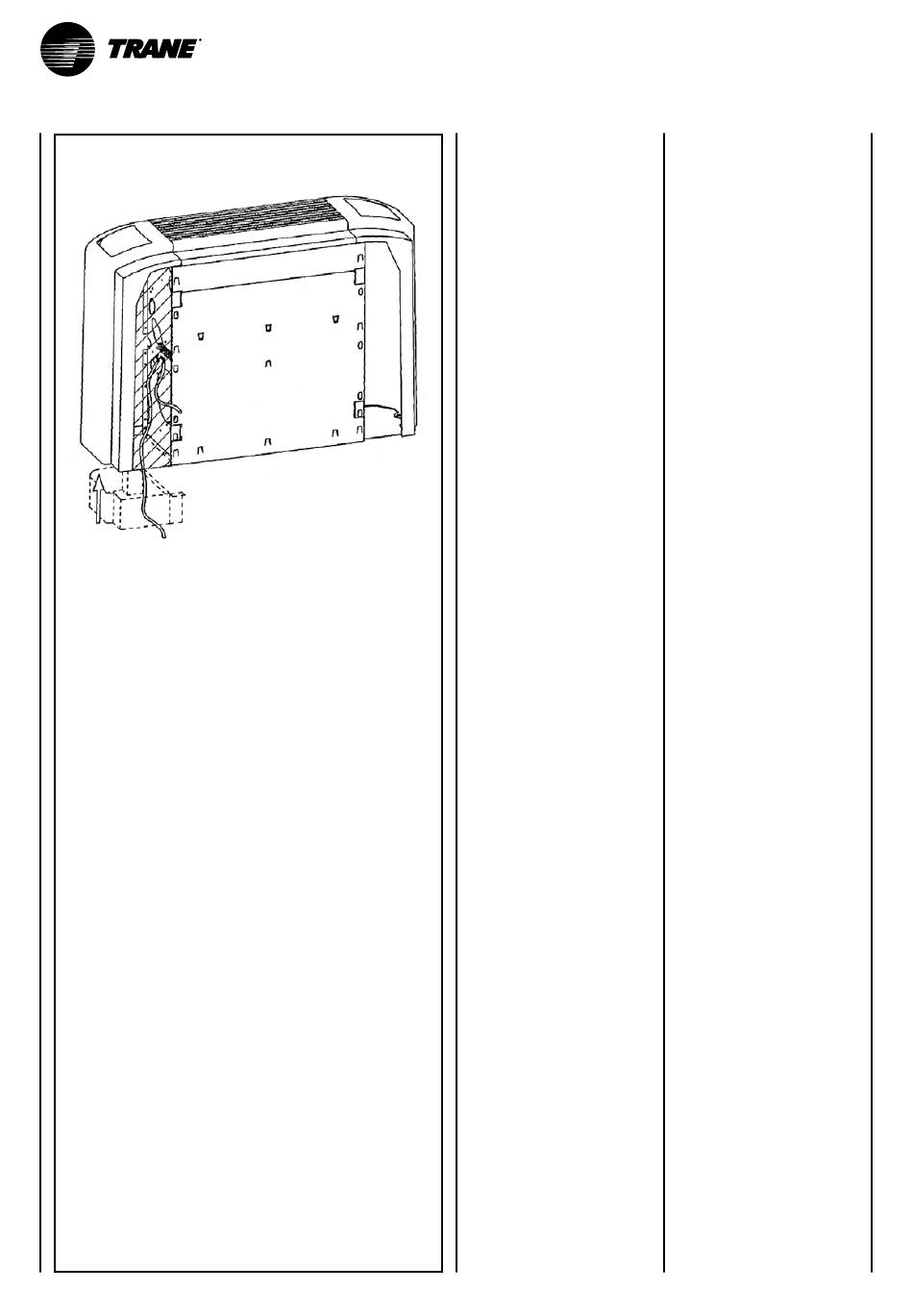

• da muro utilizzando l'apertura po-
steriore resa disponibile in corrispon-
denza della fiancata.
• da pavimento utilizzando il vano in
corrispondenza del piedino (solo
apparecchi FVAS con piedini).
• comunque in prossimità dell'apparec-
chio, nel caso di versioni ad incasso.
La morsettiera montata sul ventilcon-
vettore è già predisposta per il colle-
gamento ai diversi comandi secondo
le indicazioni fornite nella sezione
"Comandi e Schemi elettrici" .
Tutti i comandi per installazione a bor-
do macchina sono dotati di morsettie-
ra con spinotti predisposti per un col-
legamento rapido. Una volta accop-
piata questa morsettiera alla corrispet-
tiva morsettiera presente sulla fian-
cata, serrare adeguatamente le viti dei
singoli morsetti per garantire il corret-
to contatto elettrico. La non ottempe-
ranza di questa prescrizione causa
una grave condizione di pericolo.
La sezione minima dei conduttori è
0,75 mm
.
2
Connection instructions
The unit is fitted with a connection
terminal board on the internal side
panel on the opposite side to the
hydraulic couplings. To connect, respect
the wiring diagrams in this booklet.
The installer must bring the connecting
wires into the unit through the access
points provided:
• wall-mounted, using the rear access
point corresponding to the side
panel.
• floor-standing, using the recess
inside the foot (FVAS units with
feet only).
• from near the unit in the case of
built-in installations.
The terminal board on the fan coil is
designed for connection to the various
controls following the instructions
provided in the section "Controls and
Electrical Wiring Diagrams" .
All controls for installation on the unit
are provided with a terminal board with
plugs for rapid connection. Connect
this terminal board to the corresponding
board on the side panel, then tighten
the screws on the individual terminals
to guarantee correct electrical contact.
Failure to follow this instruction could
cause serious risks.
The minimum cross section of the
electric wires is 0,75 mm
.
2
