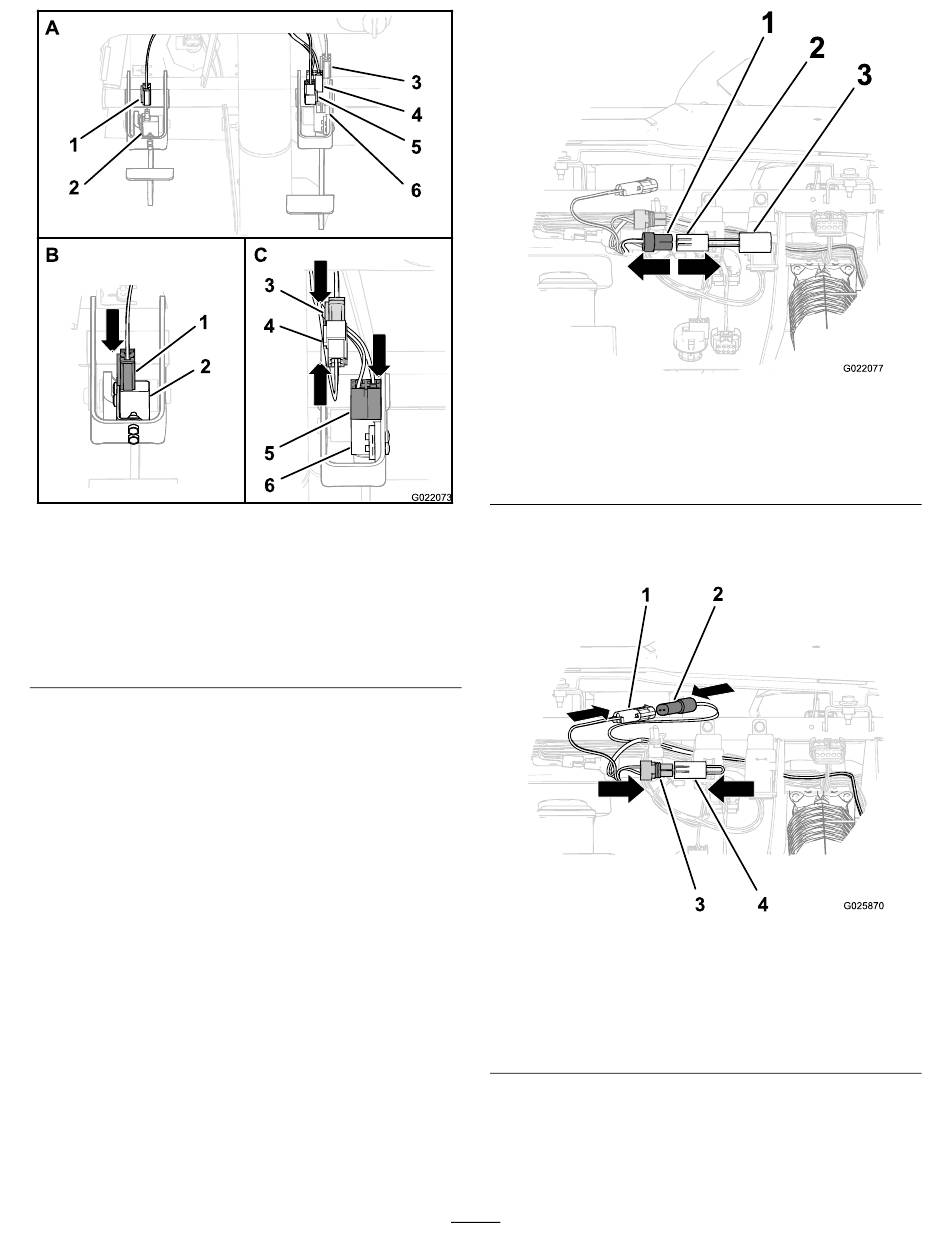

Figuur 12
1. 2 contrastekkers
(koppelingsschakelaar)
2. Koppelingsschakelaar
3. 2 contrastekkers
(kabelboom van de
machine)
3. Sluit de elektrische componenten van het remsysteem
als volgt aan:
A. Sluit de stekker met 4 contacten aan op de
remschakelaar (Figuur 12).
B. Sluit de stekker met 2 contacten van de
schakelaarkabelboom aan op de 2 contrastekkers
van de machinekabelboom (Figuur 12).
4. Sluit de elektrische componenten van de
vertragingstimer als volgt aan:
A. Verwijder de kabelbinder waarmee de
vertragingstimer aan de chassisbuis is bevestigd.
B. Maak de stekker met 2 contacten van de
machinekabelboom los van de stekker van de
vertragingstimer (Figuur 13).
Opmerking: Neem de vertragingstimer van de
machine.
4. Stekker met 2 contacten
(remschakelaar)
5. 4 contrastekkers
(remschakelaar)
6. Remschakelaar
1. Stekker met 2 contacten
(kabelboom van de
machine)
2. Stekker (vertragingstimer)
C. Sluit de stekker met 2 contacten van de
schakelaarkabelboom aan op de parallelschakeling
(Figuur 14).
1. Stekker met 2 contacten
(kabelboom van de
machine)
2. 2 contrastekkers
(kabelboom van de
schakelaar)
D. Sluit de stekker met 2 contacten van de
schakelaarkabelboom voor de parallelschakeling
aan op de stekker met 2 contacten van de
machinekabelboom die u van de vertragingstimer
hebt genomen in stap B (Figuur 14).
6
Figuur 13
3. Vertragingstimer
Figuur 14
3. Stekker met 2 contacten
(kabelboom van de
schakelaar)
4. Parallelschakeling
